继双卡套之后，把仪表管路上能见到的几大接头一次理清
上一篇讲透了双卡套接头。把视野放到整条仪表管路上，除了卡套，还有锥螺纹、面密封、焊接、法兰几个常见家族。它们的差别说到底就一句话——靠什么把介质封住。下面按密封原理分四类，逐个看清楚。

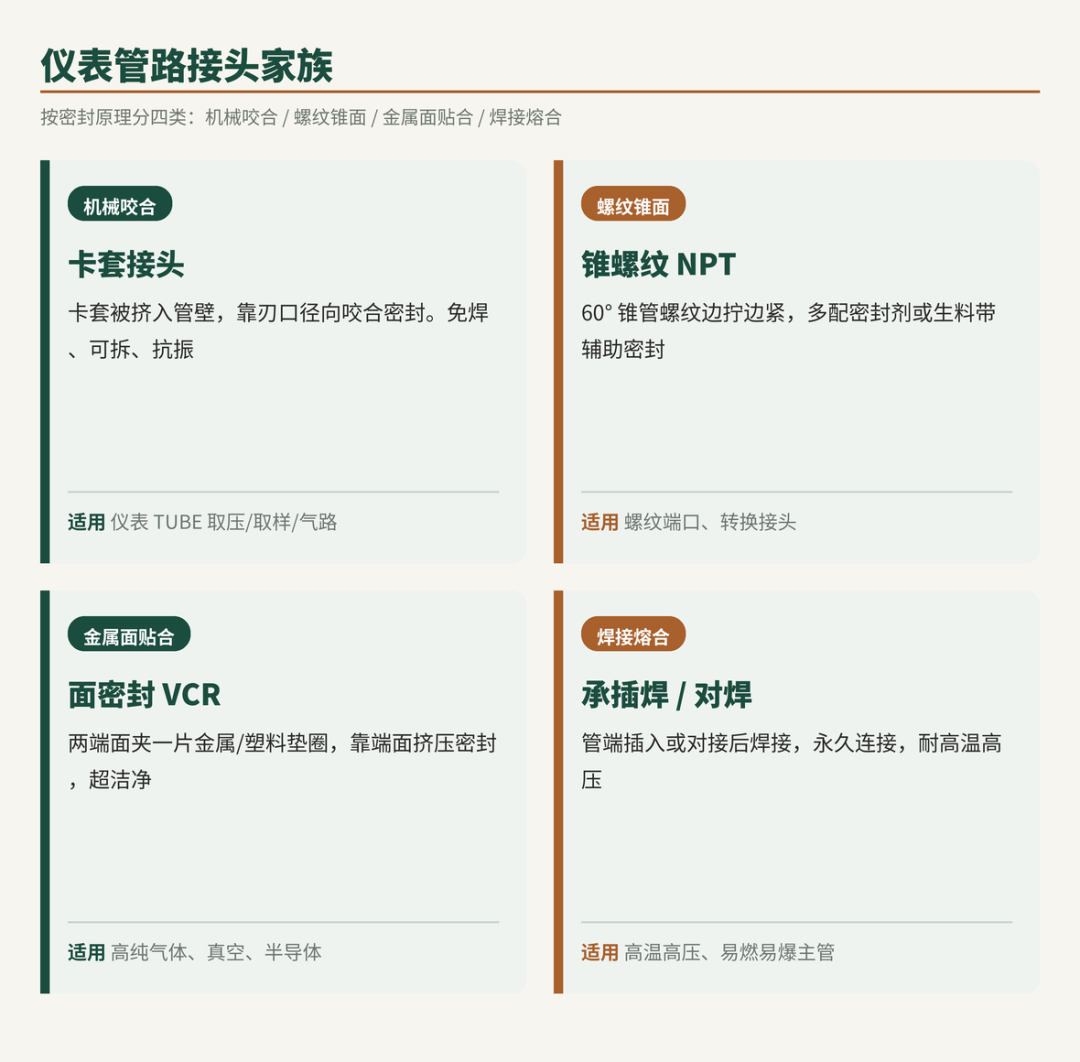

图1 四类接头与各自的适用场景
一、卡套接头：靠刃口咬住管子
这是仪表 TUBE 管最常用的接头GB/T 3765—2008。螺母拧紧时卡套被推入接头体锥孔，刃口径向咬入管壁，既抓住管子又封住缝隙。它免焊、可拆、装配不把扭矩传给管路，但不宜用在高温和强振动的场合。GB/T 3765 适用于管子外径 4~42mm、工作压力 10~63MPa 的管路系统；与焊接端相配的有 GB/T 3747 卡套式焊接管接头，铜制则见 CJ/T 111。上一篇已详述其结构与 1¼ 圈安装，这里不再展开。
二、锥螺纹（NPT）：边拧边紧
NPT 是 60° 牙型、锥度 1:16 的美标锥管螺纹，国内对应 GB/T 1271660°密封管螺纹。拧得越深，内外螺纹的锥面贴合越紧，这是它的主密封。但锥面之间仍留有微小的螺旋缝隙，所以必须配生料带或厌氧胶把缝填上才能真正不漏。

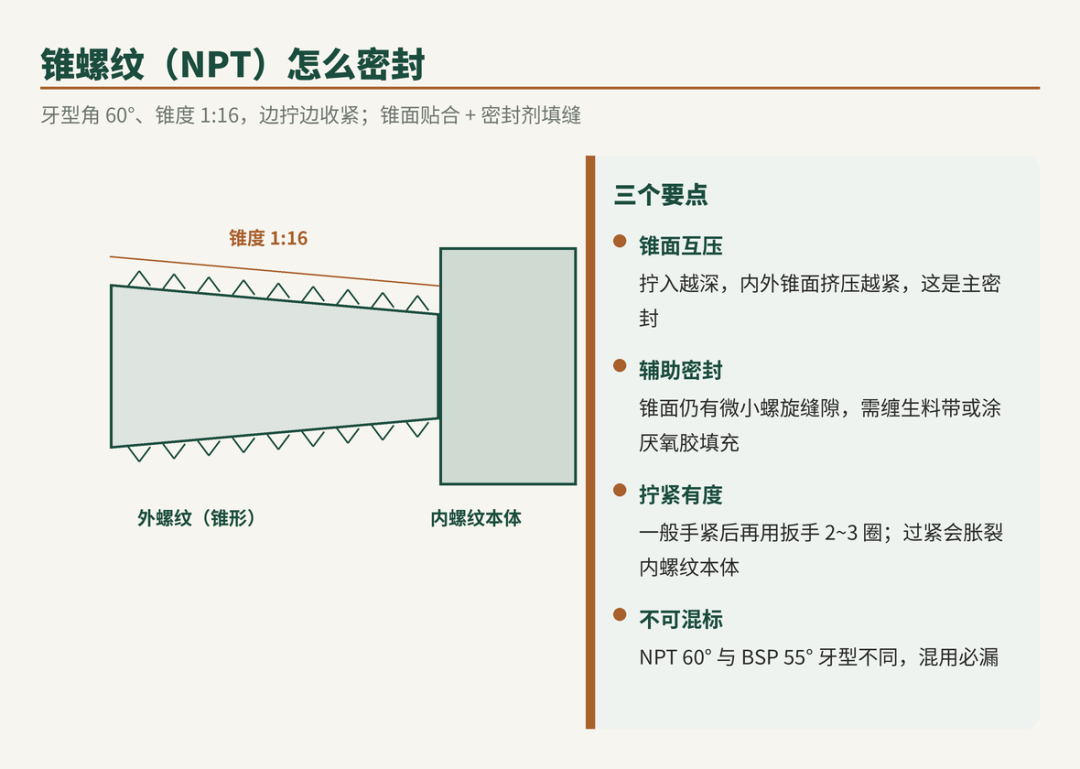

图2 锥螺纹的密封：锥面互压为主，密封剂填缝为辅
一个常踩的坑
NPT（60°，GB/T 12716）和英标 BSP（55°，GB/T 7306 密封 / GB/T 7307 非密封）牙型角不同，外观相近却拧不到位，混用必漏。选型时务必先确认螺纹标准，需要时用专门的转换接头过渡。
三、面密封（VCR）：夹一片垫圈
VCR 把密封交给金属端面。两个珠状端面对夹一片垫圈，螺母旋紧后端面在垫圈上压出一圈环形密封带。它不靠螺纹、无死角、无螺纹屑，重复拆装的一致性也好，是高纯气体、真空和半导体场合的常见选择。

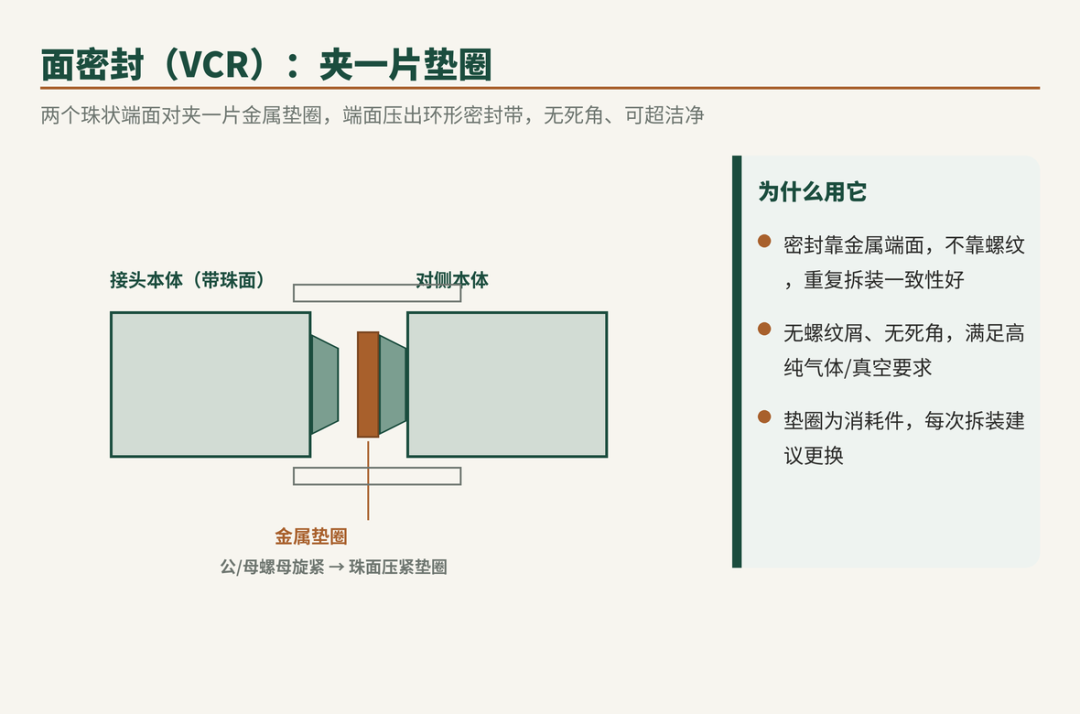

图3 面密封结构：珠面压紧中间的金属垫圈
使用提示
垫圈是消耗件，每次拆开后建议更换新垫圈，旧垫圈已发生塑性变形，复用难以保证密封。
四、焊接接头：承插焊与对焊
当连接要永久、要扛高温高压、要绝对可靠时，就上焊接，锻制管件见 GB/T 143832021。承插焊把管插入承插口后在外周焊一道角焊缝，装配快，多用于DN≤40、PN≤10MPa 的小口径管；对焊则把两端开坡口对接全熔透焊，内壁平滑、抗疲劳好，是大口径高参数主管线的首选。GB/T 14383 覆盖到 Class 2500（PN≤250）的承插焊与螺纹管件。

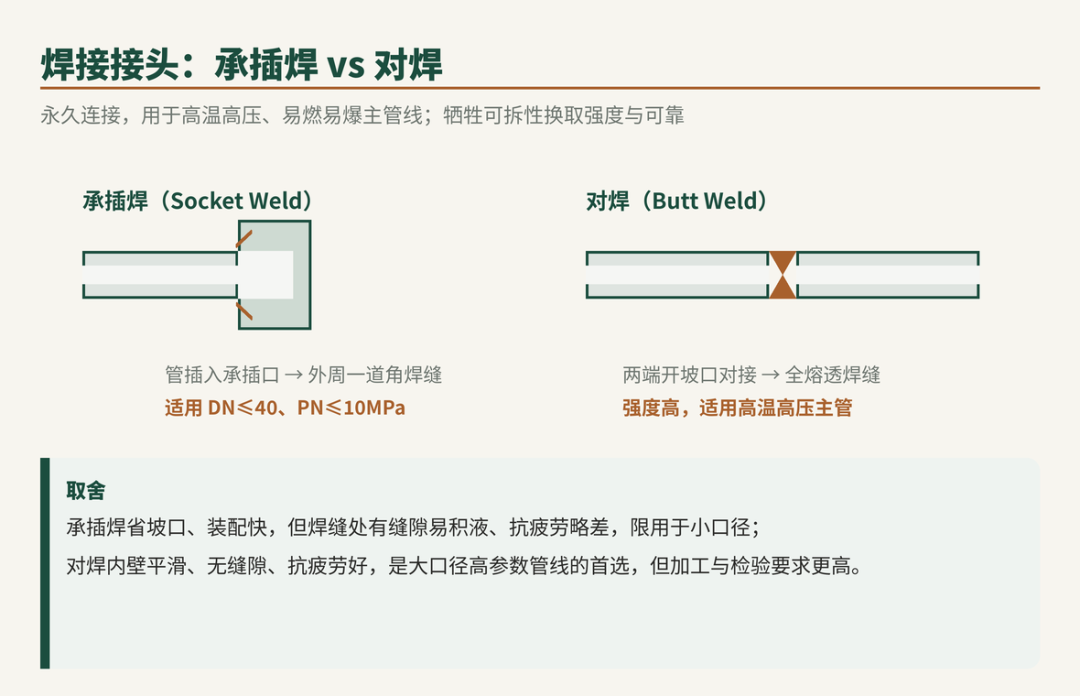

图4 承插焊一道角焊缝 vs 对焊全熔透焊缝
五、法兰：可拆的大口径方案
大口径、需要整体拆卸检修的地方用法兰，钢制管法兰见 GB/T 9112~91242010。两片法兰盘中间夹一片垫片，螺栓拉紧即成。常见型式里，带颈对焊（WN）焊缝远离密封面、用于高温高压；带颈平焊（SO）装配方便、应用最广；螺纹法兰免动火、便于拆装。GB/T 9112 系列修改采用 ASME B16.5 与 EN 1092-1，依压力等级 PN 或 Class 选配。

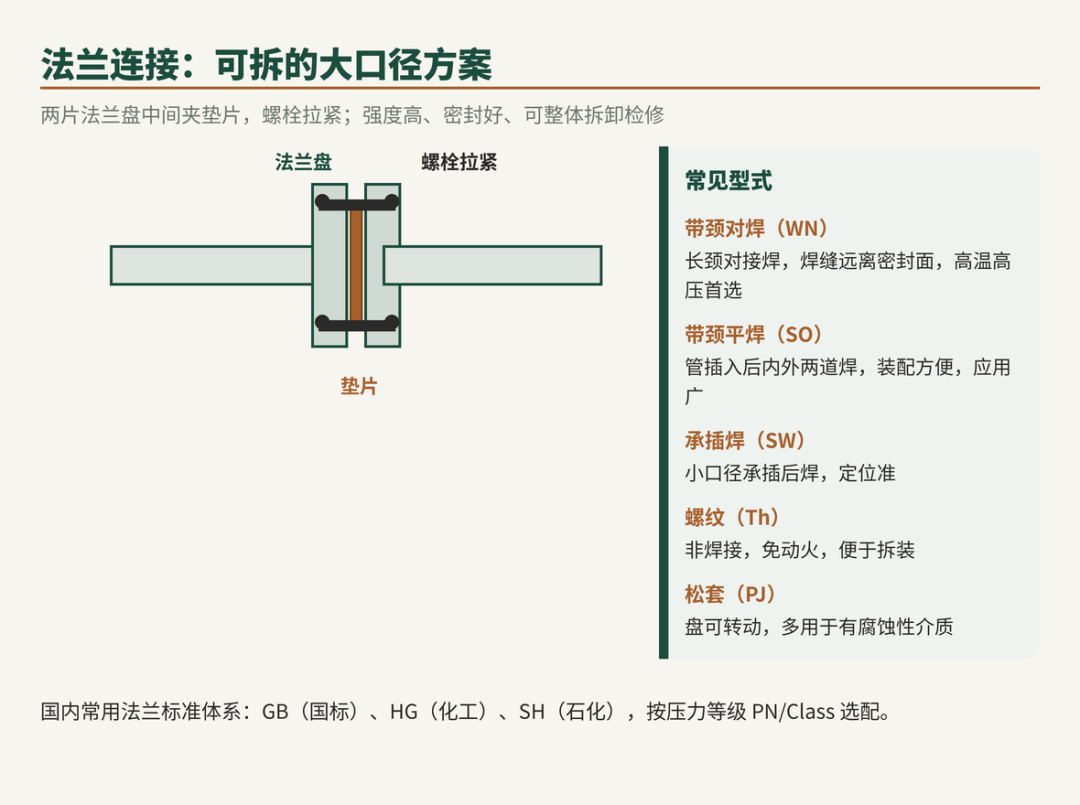

图5 法兰连接结构与常见型式
小结：先看口径，再看工况
选哪种接头，顺着两个维度往下走基本不会错。先看口径：小口径仪表管在卡套、锥螺纹、VCR、承插焊里挑；大口径主管基本是对焊或法兰。
再看工况：要可拆就避开焊接，要超洁净就选 VCR，要扛振动免焊就用卡套，要永久耐高参数就焊死。把口径和能不能拆、净不净、振不振、压力高不高这几个问题问清楚，接头自然就定下来了。

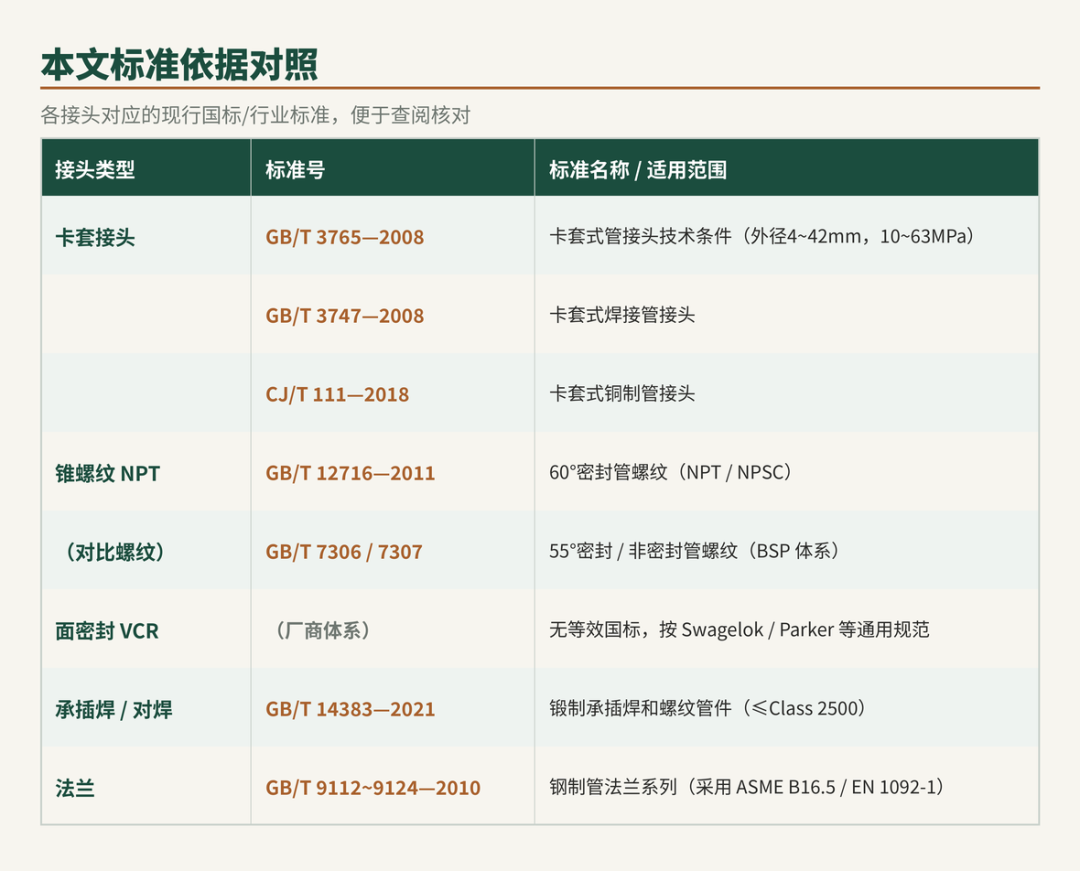

图6 本文各接头对应的现行国标/行业标准
说明：本文标准号引自现行国家标准（GB/T 3765—2008、GB/T 12716—2011、GB/T 14383—2021、GB/T 9112~9124—2010 等）及行业标准；VCR 面密封无等效国标，相关参数综合自 Swagelok、Parker、HAM-LET 等厂商公开技术资料。DN/PN 为典型范围，实际以所用品牌型号官方说明及项目设计文件为准。
