工业pH计怎么选

工业pH计怎么选

依据 SH/T 3005—2016 §9.3.1

pH计在规范里只占一条：§9.3.1，还和氧化还原电位计（ORP计）合写。条文不长，但安装方式、电极配置两件事都定了，本文分开讲。

一、装哪、怎么装

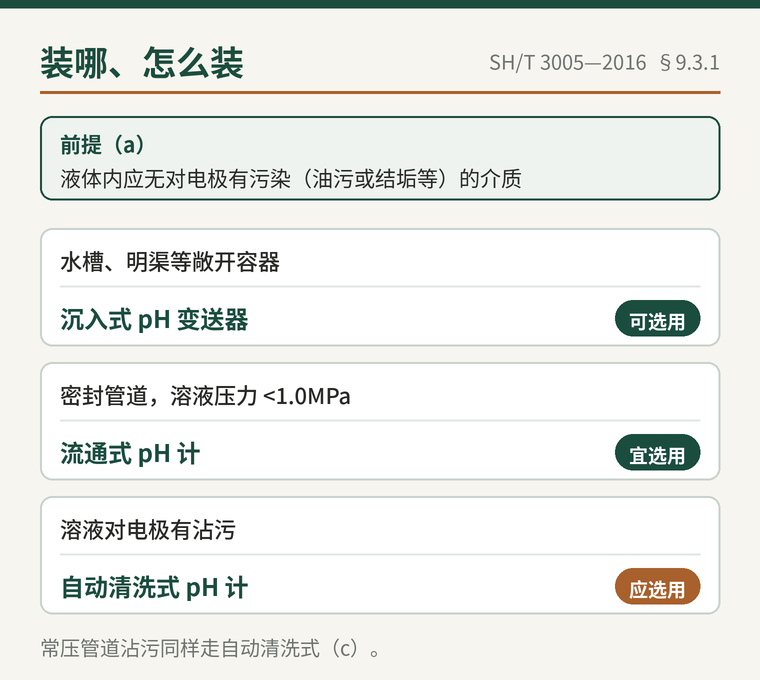

图1  按场合定安装方式（§9.3.1 a~c）

三种安装方式的分叉逻辑全部挂在a）的前提上：电极不能被污染。所以一旦溶液对电极有沾污，敞开容器和常压管道都只剩自动清洗式一条路——清洗不是锦上添花的配置，是让a）条成立的手段。密封管道还多一道压力关：流通式只到1.0MPa。

二、电极怎么配

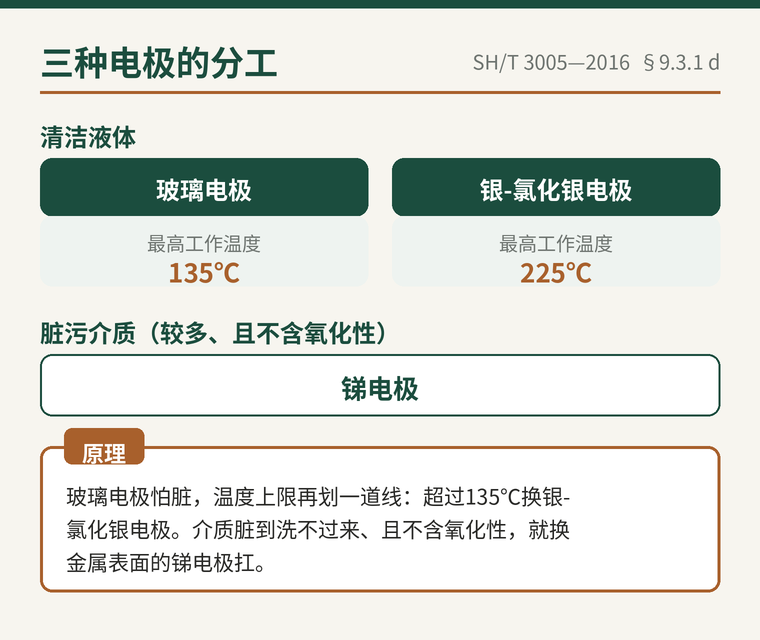

图2  电极的分工（§9.3.1 d）

顺序是先看介质干净与否，再看温度。两个温度数字背后是两种电极的耐受差距，记住135℃这道分界即可。

三、同条文里的ORP计

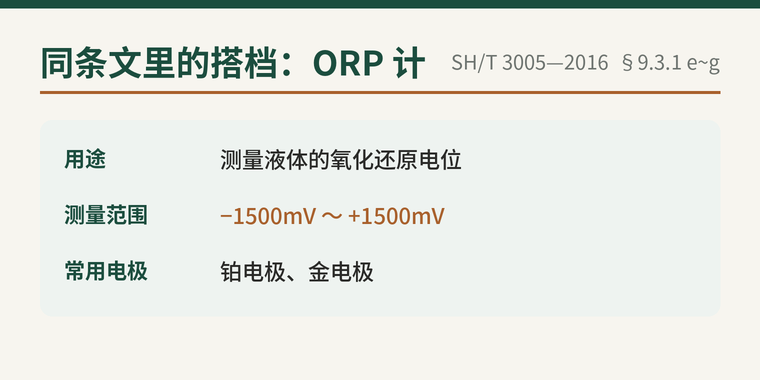

图3  氧化还原电位计（§9.3.1 e~g）

ORP计和pH计共用一条条文不是偶然——结构同源，都是电位法，差别在电极材质换成了铂或金，量程换成了毫伏。

小结

选型三问：介质会不会沾污电极，决定要不要自动清洗式；容器是敞开还是密封带压，决定沉入式还是流通式；介质洁净度加上操作温度，决定三种电极选哪个。三问答完，一台pH计就配齐了。

本文内容依据 SH/T 3005—2016《石油化工自动化仪表选型设计规范》第9.3.1条整理。
