差压液位变送器选型科普

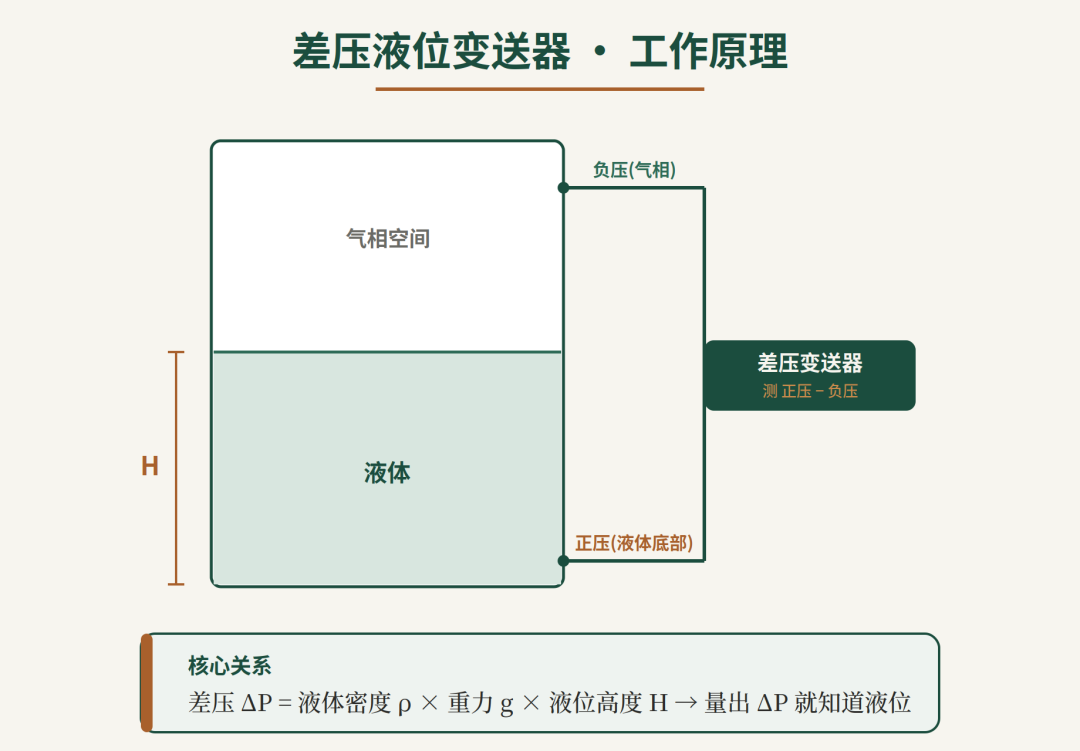

  原理     为什么测差压就能知道液位？

液柱对底部的静压，等于“液体密度 × 重力加速度 × 液位高度”。密度和重力是定的，所以这段压力就只跟液位高度成正比——液位越高，压在底下的差压越大，一一对应。

为什么非要分正、负两个取压口？因为容器气相空间本身可能带压（密闭罐尤其如此），底部测到的压力里混着这部分气压。负压侧把气相压力引过去一抵消，剩下的才是干干净净由液柱贡献的差压。对敞口常压容器，负压侧通大气也是同一个道理。

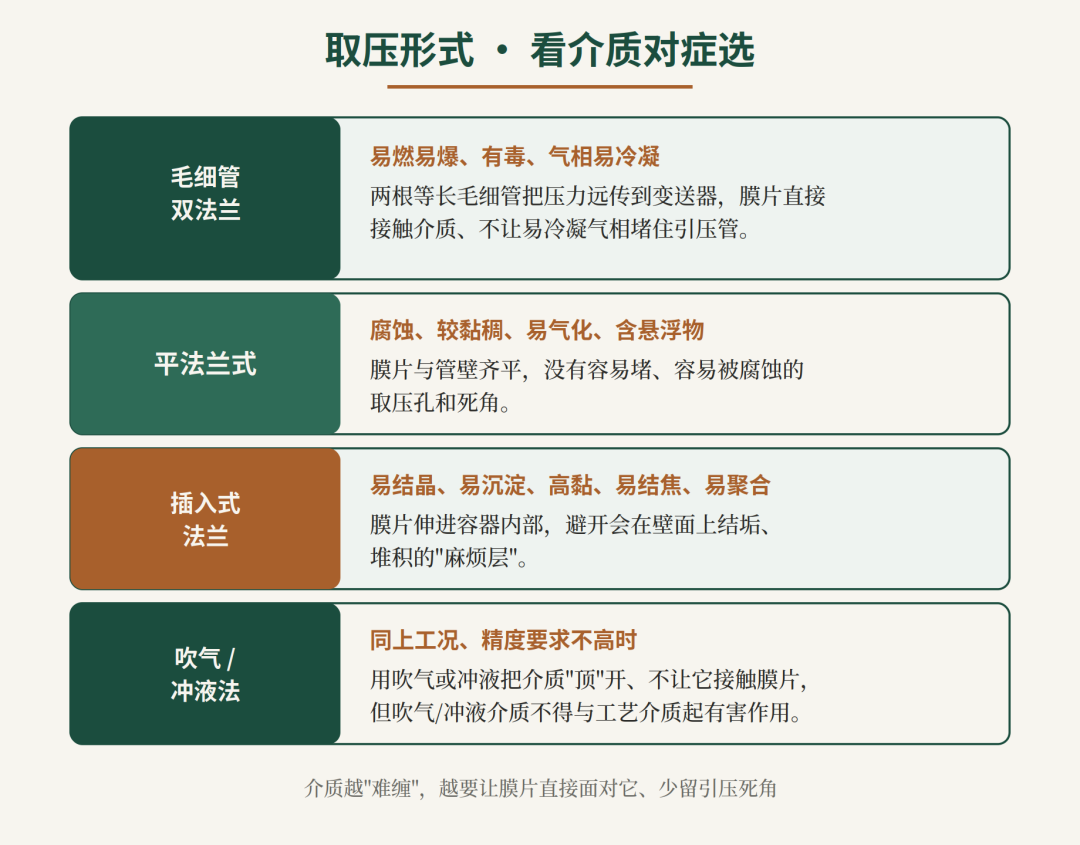

  原理     为什么腐蚀、黏稠、易结晶的介质要换法兰？

普通取压是靠一段引压管把压力引到变送器。引压管又细又长，碰上黏稠、易结晶、易沉淀的介质，时间一长就堵死、或者被腐蚀穿——测量直接失效。

平法兰把测量膜片做得和管壁齐平，取消了容易积料、藏死角的取压孔，适合腐蚀、较黏稠、含悬浮物的介质；插入式法兰更进一步，把膜片直接伸进容器内部，避开会在壁面上结垢、结焦的那层麻烦；实在精度要求不高，还能用吹气或冲液法，靠一股气或液把介质顶开、不让它碰膜片。

至于易燃易爆、有毒、气相易冷凝的场合，则用毛细管双法兰：两根等长毛细管把压力远传过来，膜片贴着介质、引压通道里灌的是稳定的填充液，既不怕冷凝堵管，也把危险介质封在远端。

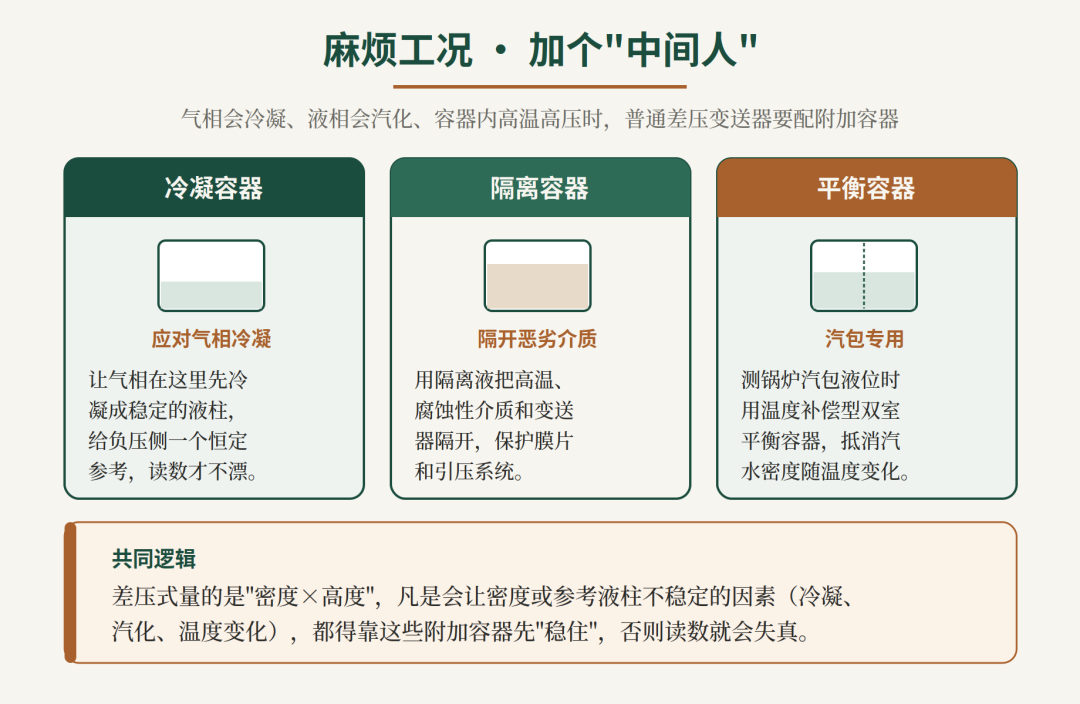

  原理     为什么这些工况要加一个附加容器？

差压式量的本质是“密度 × 高度”。它默认液柱的密度、以及负压侧那段参考液柱是稳定的。可一旦气相会冷凝、液相会汽化、温度大幅波动，这两个“稳定”的前提就被打破了——参考液柱忽高忽低、密度忽大忽小，读数自然漂。

冷凝容器让气相先稳稳地冷凝成一段固定液柱，给负压侧一个恒定参考；隔离容器用隔离液把高温腐蚀介质和变送器隔开，保护膜片；平衡容器（尤其汽包用的温度补偿型双室结构）则专门抵消汽、水密度随温度的变化。

说到底，它们都是在差压变送器和恶劣工况之间加一个“中间人”，先把会让测量失真的因素稳住，再让变送器去测那段干净、可信的差压。

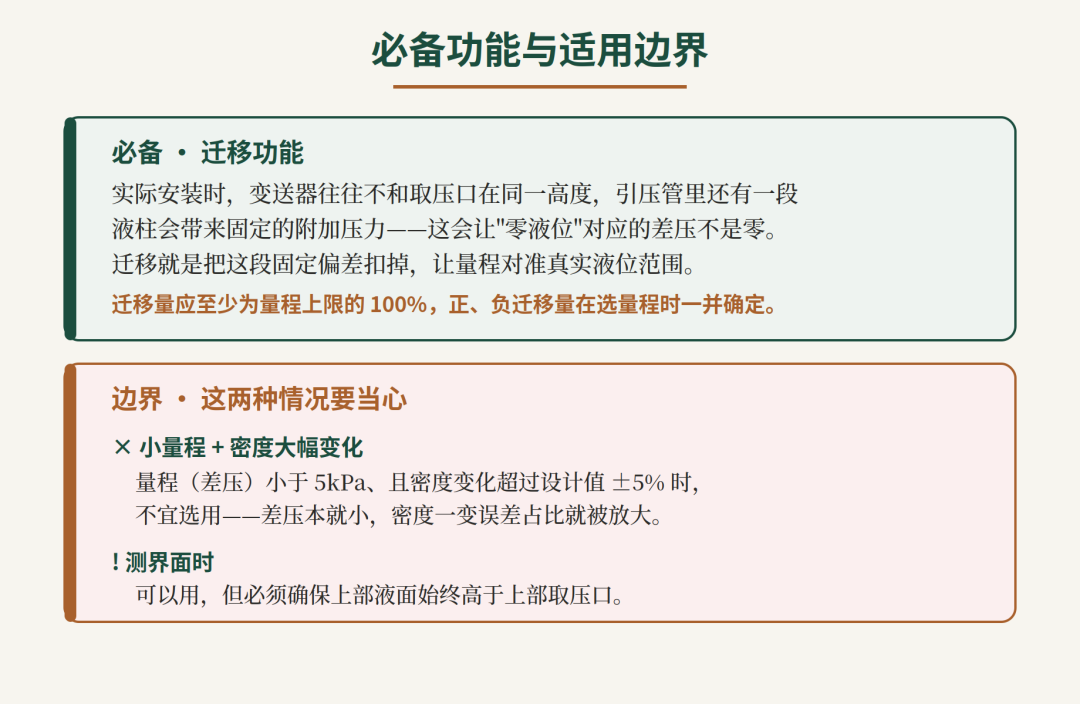

  原理     为什么要带迁移？什么时候不该用差压式？

现场安装时，变送器很少正好和取压口齐平，引压管里那段填充液（或冷凝液）本身有重量，会给变送器一个固定的附加压力。结果就是：液位明明是零，变送器读到的差压却不是零，存在一个固定偏差。迁移就是把这个固定偏差扣掉（液位偏高用正迁移、偏低用负迁移），让量程刚好对准真实的液位范围。所以正、负迁移量必须在选量程时就一并算好。

至于边界：当量程（差压）小于 5kPa、且介质密度变化超过设计值 ±5% 时，不宜选用差压液位变送器。因为本来差压信号就小，密度再一变，由密度引入的误差占比就被放大，测不准。

还有测界面时虽然可以用，但有个硬条件——必须确保上部液面始终高于上部取压口，否则取压口露出液面，测量逻辑就不成立了。
