控制阀执行机构是不是越大越好

执行机构选型：一场力的平衡

直行程的四力叠加，旋转阀的力矩公式

不平衡力 · 关闭力 · 摩擦力 · 力矩

阀关不严、或者动作发涩，第一反应常是阀的问题；可不少时候，根子在执行机构出力没算对。执行机构选型说到底就一句话：让它能提供的力，刚好压过驱动阀门需要的力。难点在于——这个「需要的力」不是一个数，而是几个方向、来源都不同的力叠在一起。算漏一个，阀就关不到位。

直行程阀：四个力叠出来的总账  §5.11.1

操作一台直通阀需要的总力，是四个分力之和：A + B + C + D。一张受力图就能把它们看清。

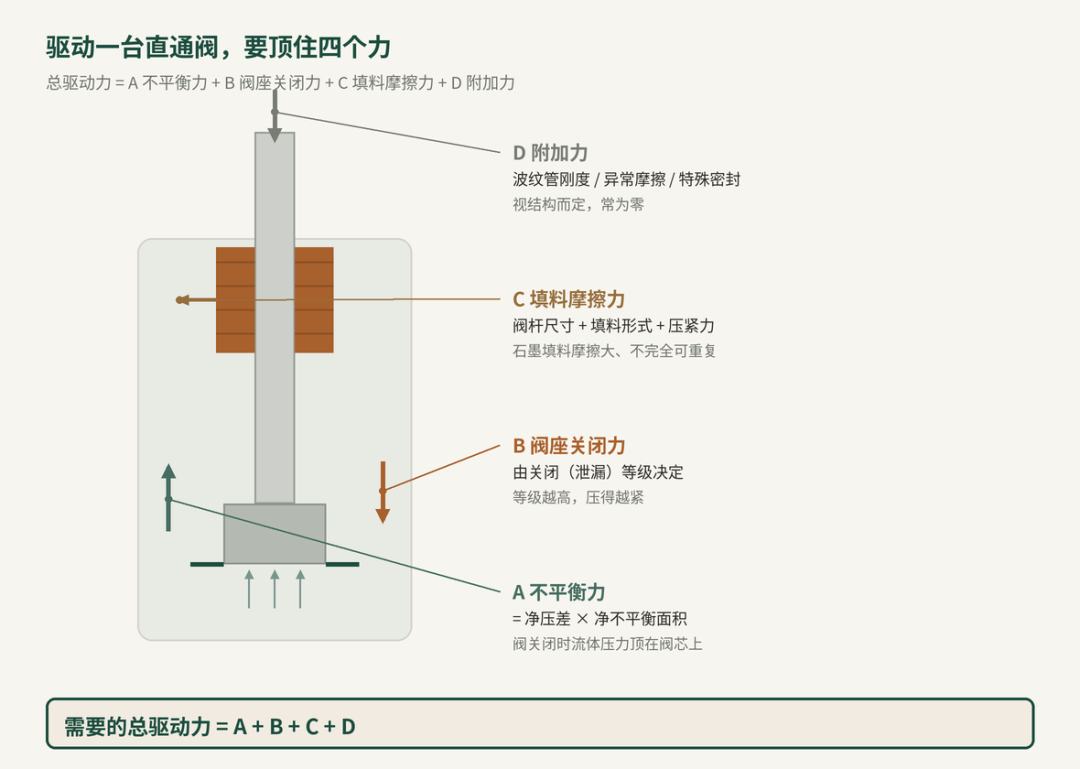

图 1　直行程阀的四力分解

A 不平衡力，是阀关闭时流体压力顶在阀芯上的力，等于净压差乘以净不平衡面积。通常拿最大上游表压当净压差；即便是平衡式阀，也仍有一小块不平衡面积，得问制造商要数据。

B 阀座关闭力，是把阀芯压向阀座所需的力，按每线性英寸阀口周长的磅力计，由关闭等级（泄漏等级 II–VI）决定。

C 填料摩擦力，由阀杆尺寸、填料形式和压紧载荷决定。它有个麻烦特性——不是 100% 可重复的，活动加载填料尤其是石墨填料，摩擦力很大。

D 附加力，是某些结构才有的特殊力，比如波纹管刚度、异常摩擦、软金属密封所需的特殊密封力，常规阀往往为零。

B 力为什么忽大忽小：看关多严  §5.11.1.2

四个力里，B 最容易被低估。它直接挂钩关闭等级——同样口径的阀，要求 II 级和要求 VI 级，需要的阀座负载差了十几倍。

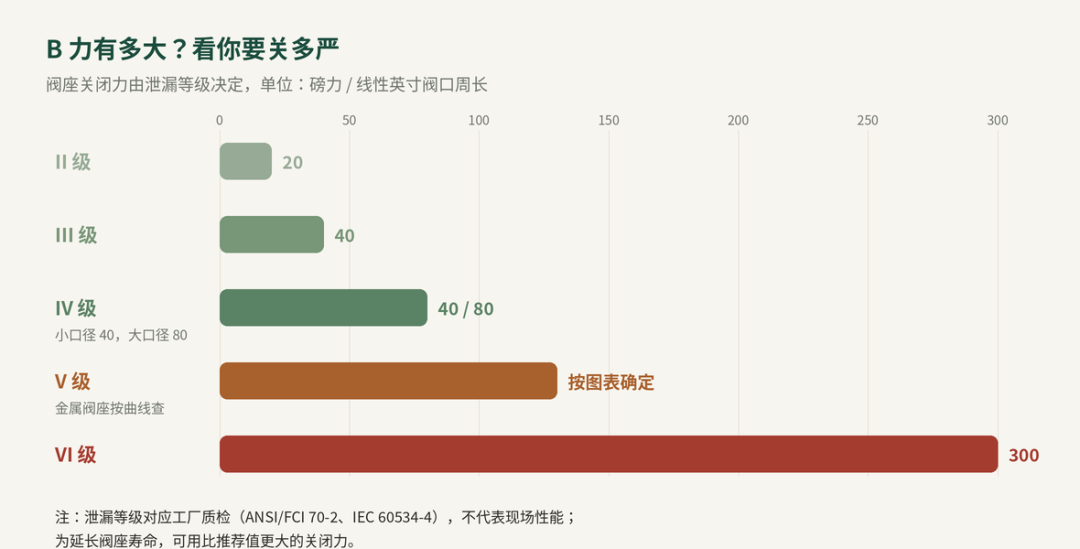

图 3　阀座关闭力随泄漏等级递增

要提醒的是，这些等级对应的是工厂质检试验（ANSI/FCI 70-2、IEC 60534-4），不能拿来当现场性能指标。如果想延长阀座寿命、提高关闭能力，可以用比推荐值更大的关闭力；反过来，紧密关闭若不是主要矛盾，用低一点的等级就行——这一步直接决定 B 力大小，也连带影响执行机构选多大。

出力够不够：薄膜+弹簧怎么凑  §5.11.2

四个力加出总需求后，就看执行机构能不能提供。气动薄膜执行机构的净力来自弹簧和气压的配合：气关阀靠压缩弹簧后的附加气压出力，气开阀靠弹簧预紧力出力。

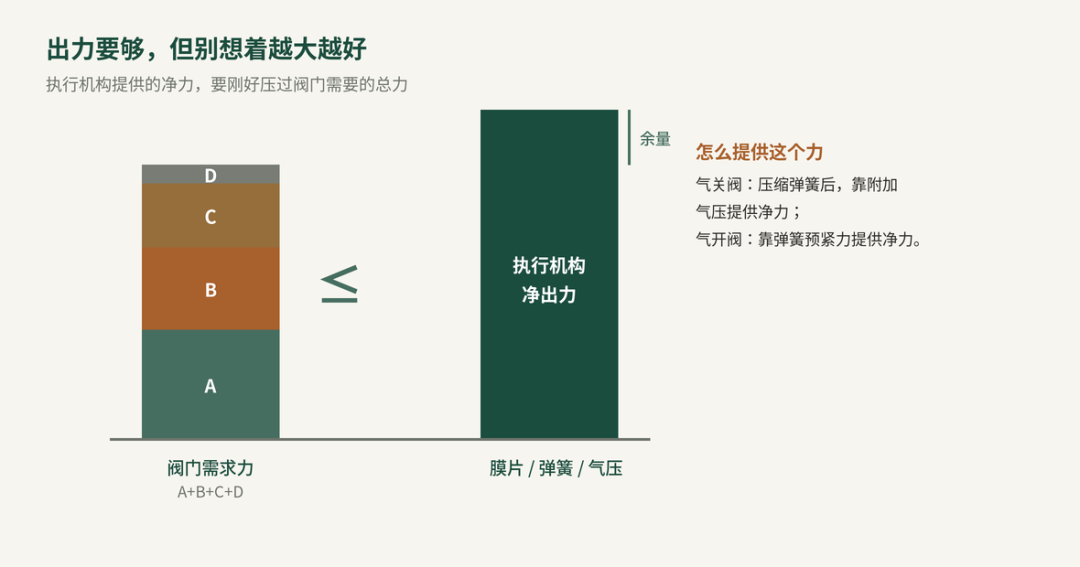

图 2　执行机构净出力要压过四力之和

执行机构不是越大越好

出力留点余量是对的，但选得过大会出事——执行机构太大，或最大供气压超过可用的最小气压时，可能给出过大的力，把阀杆顶得失稳、弯曲，反而造成泄漏或损坏内件。所以匹配的目标是刚好压过需求、留合理余量，而不是一味往大里堆。核对最大阀杆载荷，本就是制造商选型时该记录在案的一步。

旋转阀：把「力」换成「力矩」  §5.12

旋转阀的逻辑一样，只是比较对象从力变成了力矩——驱动阀门需要的力矩，对上执行机构的输出力矩。原文把一堆力矩分量归并、预先计算，最后落成两个实用公式。

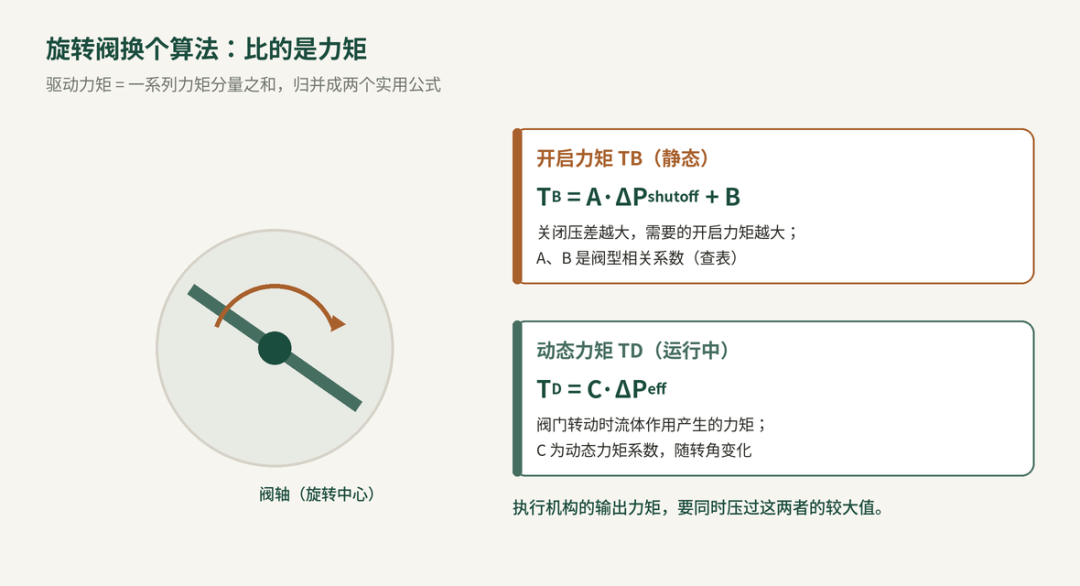

图 4　旋转阀的开启力矩与动态力矩

开启力矩 TB 是静态量，随关闭压差增大；动态力矩 TD 是阀门转动时流体产生的力矩。两个公式里的系数 A、B、C 都是阀型相关的查表值——比如带复合密封的 V 形切口球阀、高性能蝶阀，各有自己的一套系数。选型时，执行机构的输出力矩要同时压过这两者中的较大值。

小结

执行机构选型，本质是一道力的平衡题。直行程阀，先把四个力一笔笔算清——不平衡力看压差和面积，关闭力看你要关多严，摩擦力看填料、还得留出它不可重复的裕度，附加力看结构有没有特殊项；四力相加，才是真正要顶住的总需求。旋转阀换成力矩，把开启力矩和动态力矩分别算出，取大的那个。最后让执行机构的出力或出力矩压过需求、留合理余量即可——余量不是越大越好，过大反而顶坏阀杆。把账算全、把余量留对，比单纯选个「劲大的」执行机构重要得多。

本文内容整理自《Fisher 控制阀手册》第六版 §5.11–5.13。
