甲方要求阀门「达到 100 ppm 排放」，你照着选了填料；可对方拿来一份 ISO 15848 的 BH 等级要求，两边对不上号——到底谁说了算？问题就出在：阀杆密封根本不是「够不够紧」一句话，而是先得分清你面对的是哪一套排放标准，再决定用波纹管还是哪种填料。这一篇就把这条线理清楚。

最严的场合：直接上波纹管  §3.3.2

有些介质漏一点都不行——有毒、挥发、放射性，或者贵到漏不起。这种场合不靠填料硬扛，而是上波纹管密封阀盖：一段金属波纹管把阀杆整个套住，让它和过程流体彻底不接触；万一波纹管破裂或失效，上方还留着一道标准或环保填料兜底，挡住灾难性泄漏。

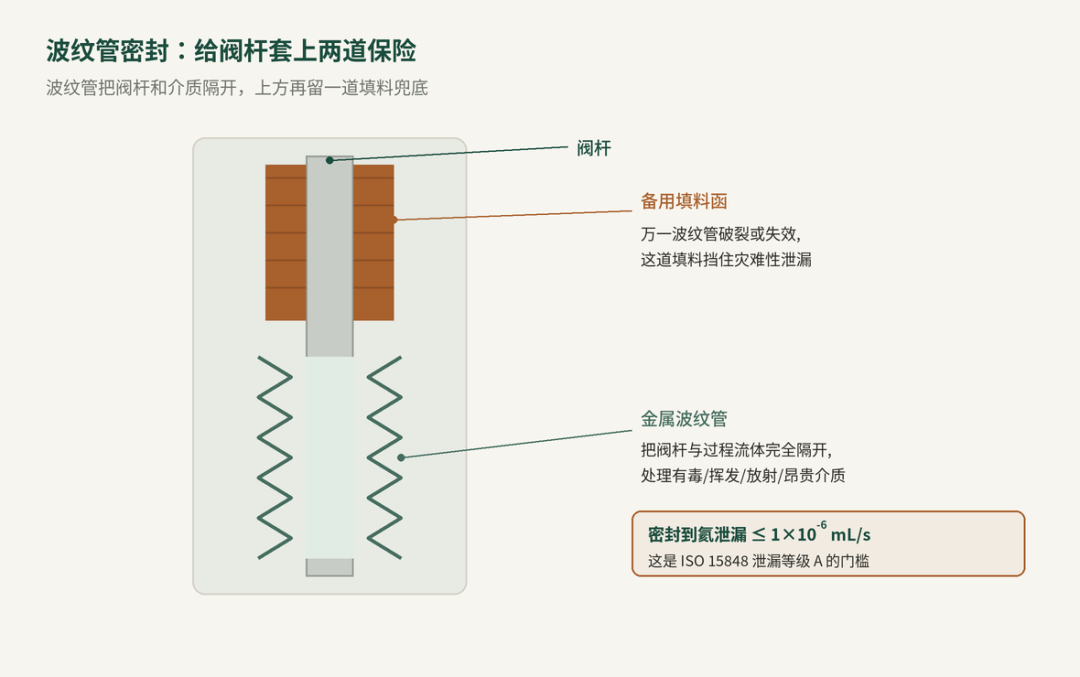

图 1　波纹管密封阀盖的双重保险结构

它的密封能力是「氦泄漏不超过 1×10⁻⁶ mL/s」这个量级。结构上有两种：焊接片波纹管整体矮、但受制造方式所限寿命可能有限；机械成形波纹管个头高些，靠可重复的制造过程做出来，性能更可靠。需要留意的是，和别的承压件一样，波纹管的压力额定值会随温度升高而下降，选型时和安装后都得格外关注。

没那么极端时：逸散排放怎么管  §3.4.3

绝大多数阀门用的还是带填料的填料函。这里绕不开一个词——逸散排放，指过程设备泄漏出的非点源挥发性有机物。光美国，设备泄漏一年就估计超过 4 亿磅，阀门和泵是头号来源。对阀门来说，漏点就在填料密封或垫片。

美国的管法是 LDAR（泄漏检测与修复）：按时监视全部阀门，门槛是 500 ppmv（有些城市收到 100 ppmv）。妙的是它的动态频率机制——泄漏阀比例越低，监测查得越松。

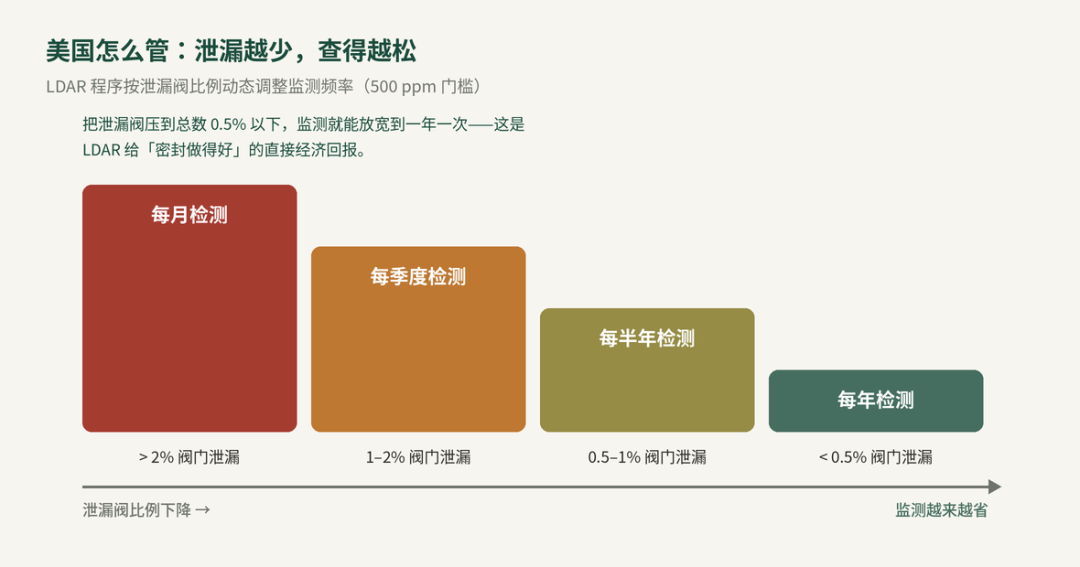

图 2　LDAR 按泄漏比例调整监测频率

这里藏着环保填料的经济账

把泄漏阀压到总数 0.5% 以下，监测就能从每月放宽到每年。监测一次成本不低，频率降下来就是真金白银。所以选一套密封好、寿命长、能撑到一年一检的填料系统，不只是合规，更是直接省钱——这正是 ENVIRO-SEAL 这类系统的设计初衷：用防挤出元件、碟簧恒定加载、尽量少的密封环，把泄漏和维护一起压下去。

关键的坑：两套标准别互相换算  §3.4.4

除了美国法规，国际上还有 ISO 15848。15848-1 管型式试验（一次鉴定，适用于同款填料设计的所有阀），15848-2 管生产试验（装配时逐台抽鉴）。它给出几套密封等级，和美国那套并行。两边都常被引用，但千万别想着把一边的等级换算成另一边。

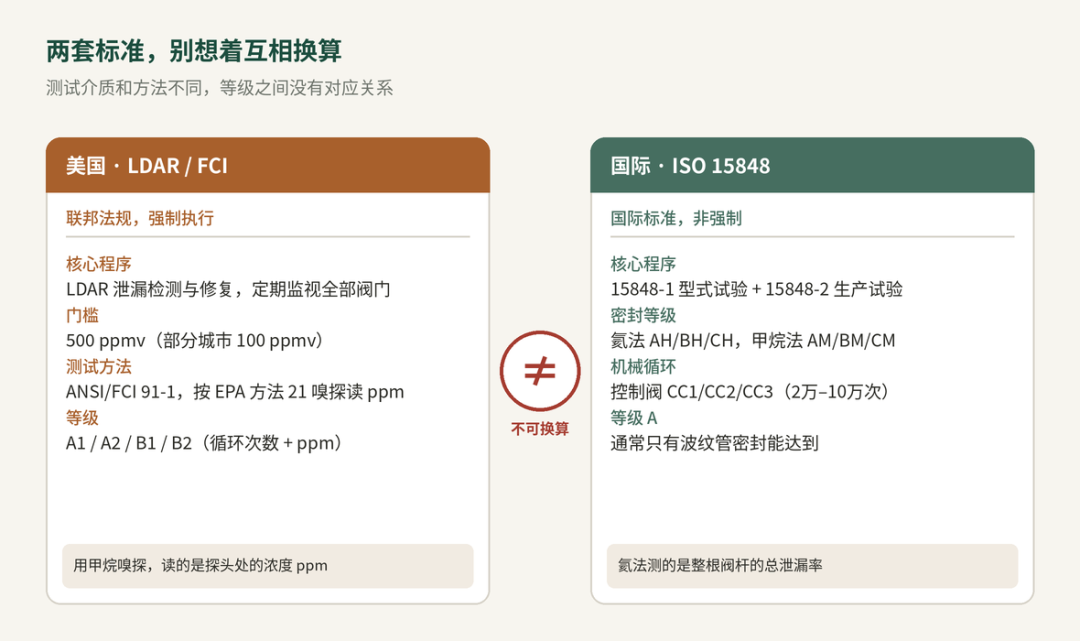

图 3　美国 LDAR / FCI 与 ISO 15848 的对照

为什么两套标准不能换算

根子在测试介质和方法不一样。美国的 ANSI/FCI 91-1 按 EPA 方法 21 拿探头去「嗅」，读的是探头处的浓度 ppm；ISO 15848 附录 A 用氦气测的是整根阀杆周长上的总泄漏率。一个测局部浓度、一个测整体流量，标准自己都写明：氦法和甲烷法之间没有相关性。所以看到「BH」和「100 ppm」，先认清它出自哪套体系，再谈达不达标——拿一边的合格证去顶另一边，等于没测。

具体选哪种填料：三个维度一起看  §3.4.14

认清标准之后，才轮到挑填料。判断从来不是单看密封，而是密封性能、使用寿命、运行摩擦三者一起权衡——摩擦大了会带来滞后，直接影响调节品质。下表是直行程阀的相对排序。

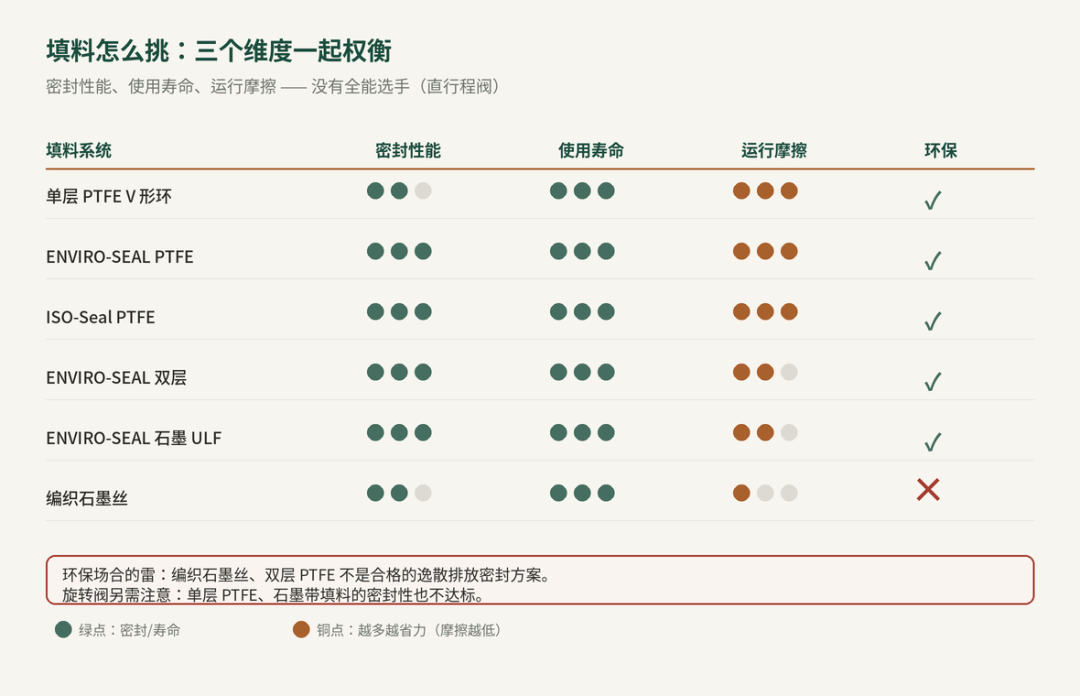

图 4　直行程阀环保填料的相对取舍（按 §3.4.14）

有两条红线得记住：编织石墨丝和双层 PTFE 不是合格的逸散排放密封方案；换到旋转阀，单层 PTFE 和石墨带填料的密封性也不达标。温度则是另一道硬约束：PTFE 系一般到 232℃ 上限，更高温要交给石墨 ULF、ISO-Seal 石墨这类系统。需要超高压或超高温，就往 ISO-Seal PTFE、ISO-Seal 石墨上靠。

小结

阀杆密封这件事，顺序比参数更重要。先问场合有多严：绝不容许泄漏的有毒、放射、昂贵介质，直接上波纹管，这也是泄漏等级 A 通常唯一够得着的路子。够不上这一档、但要控逸散排放的，先认清你执行的是哪套标准——美国 LDAR 看嗅探 ppm，ISO 15848 看氦泄漏率，两套不能互换，认错了后面全白费。标准定了，再按密封、寿命、摩擦三个维度挑填料，避开那几个环保不合格的选项，并让温压落在它的能力范围内。把「分清标准」放在「挑填料」前面，才不会选了一身好填料却交不了差。

本文内容整理自《Fisher 控制阀手册》第六版 §3.3.2、§3.4。
