详解双卡套接头

双卡套接头，凭什么不漏？

从结构、密封机理到安装规范

仪表管路上最常见的连接件，就是这种拧两下就装好、不用焊接的卡套接头。它在石化、制药、半导体气体这些场合几乎无处不在，靠的不是密封胶也不是焊缝，而是金属对金属的机械咬合。把它拆开看，关键就在「卡套」这两个圈上——单卡套用一个圈干两件事，双卡套用两个圈各干一件事，可靠性的差距就从这里拉开。

一、四个零件，各司其职

双卡套接头由四部分组成：接头本体、前卡套、后卡套、螺母。本体内壁有一圈精密锥面，是整个密封动作的「模具」；前卡套负责密封，后卡套负责抓紧，螺母提供拧紧的轴向推力。

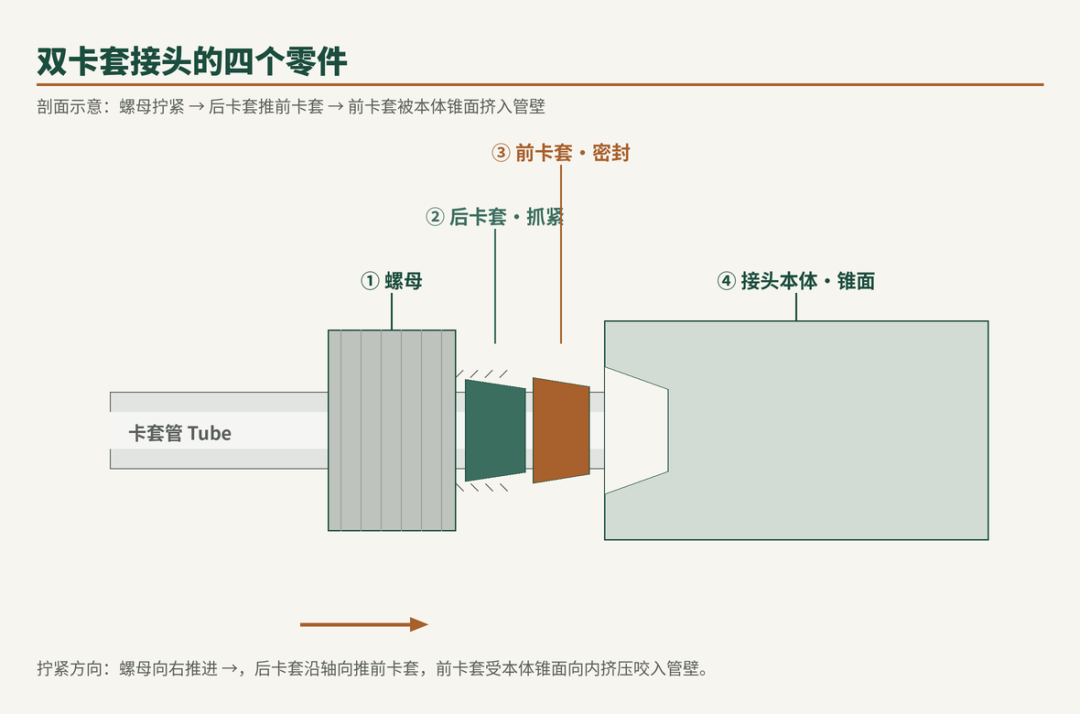

图1　双卡套接头剖面结构

装配顺序有讲究：套到管子上时，螺母在外、后卡套居中、前卡套靠内，前后卡套有方向之分，装反密封直接失效。

二、两道密封是怎么形成的

拧紧螺母时，接头内部按设计好的顺序连续动作：螺母经螺纹机械式推进，推后卡套向前，后卡套再推前卡套向前；本体锥面的尖端向内挤压前卡套，前卡套被「塑形」，内径与管子外径之间的微小公差被消除，紧贴管壁。

随着后卡套继续推进，前卡套向前向内运动、后端微微抬起，与本体斜面贴合，形成第一道密封。与此同时，管子变形增大、接触阻力上升，迫使后卡套刃口向内咬入管壁，形成第二道牢固支撑。这就是双卡套的核心思路——把「不漏」和「不松」拆给两个零件分别优化。

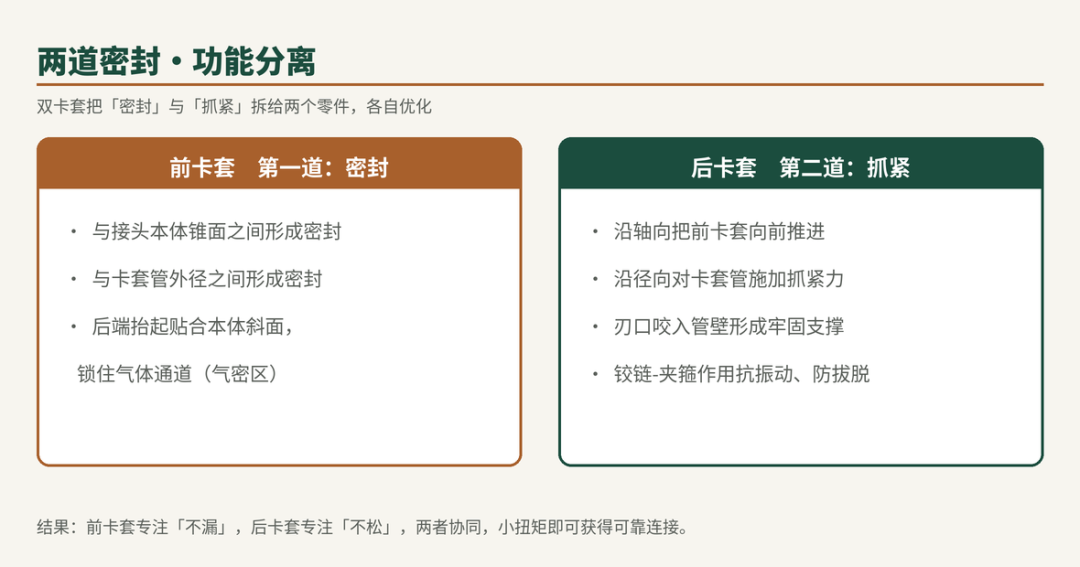

图2　前卡套密封、后卡套抓紧的功能分离

为什么这样更好

单卡套用一个卡套同时承担密封与抓紧，两个目标互相牵制；双卡套把职责分开，前卡套可以做得软一点专心贴合密封，后卡套可以做得硬一点专心咬管抓紧，再配合后卡套特有的铰链-夹箍几何，用很小的装配扭矩就能把轴向运动转成对管子的径向挤压，抗振动疲劳性能也更强。

三、标准安装：1¼ 圈的来历

双卡套的安装量是被精确设计过的。手指拧紧后，螺母再旋 1¼ 圈（标记从 6 点钟转到 9 点钟），螺母沿螺纹前进约 1.52 mm，接头恰好完成密封与抱紧的全部动作——多了会过度变形、损伤管子，少了密封不到位。小口径（如 1/16″、1/8″、3/16″、2～4 mm）则只需 3/4 圈。

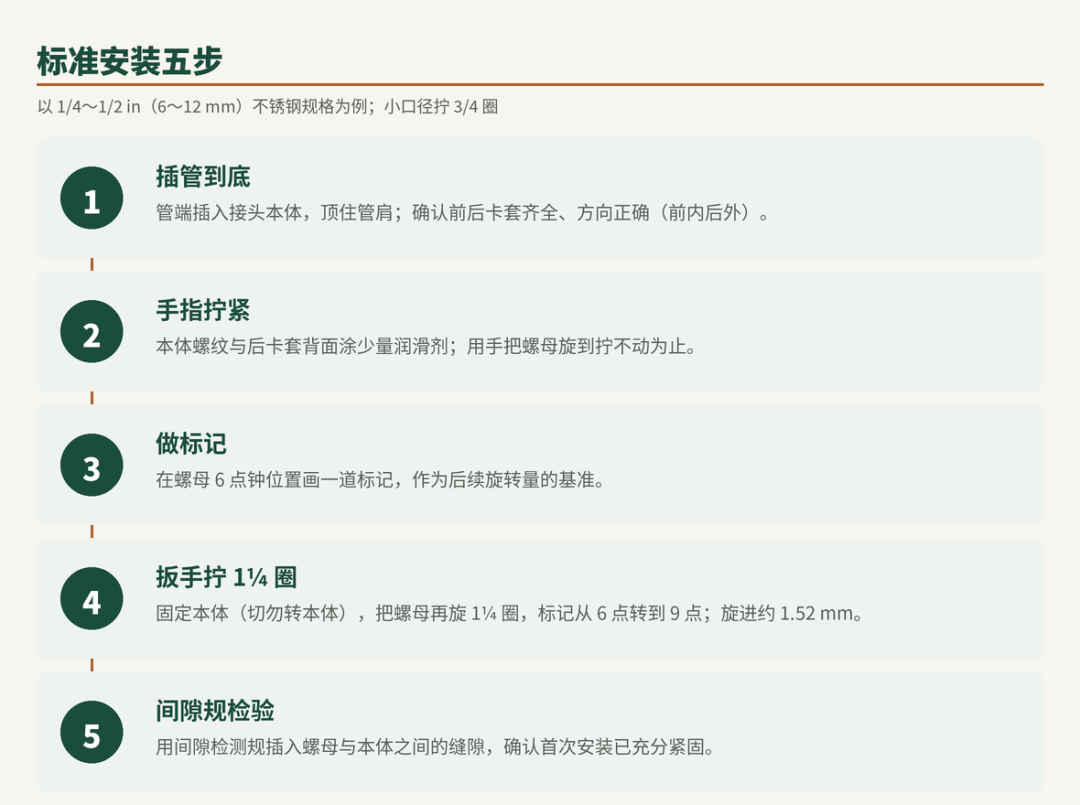

图3　标准安装五步与旋转量

一个容易被忽略的细节

建议用与实际安装同型号的接头本体做卡套预装。不同厂家、甚至同厂家不同批次，锥孔深度可能存在差异，不匹配的预装是泄漏的隐形杀手。另外，调整任何已带压连接前，务必先对系统泄压。

四、和单卡套放在一起比

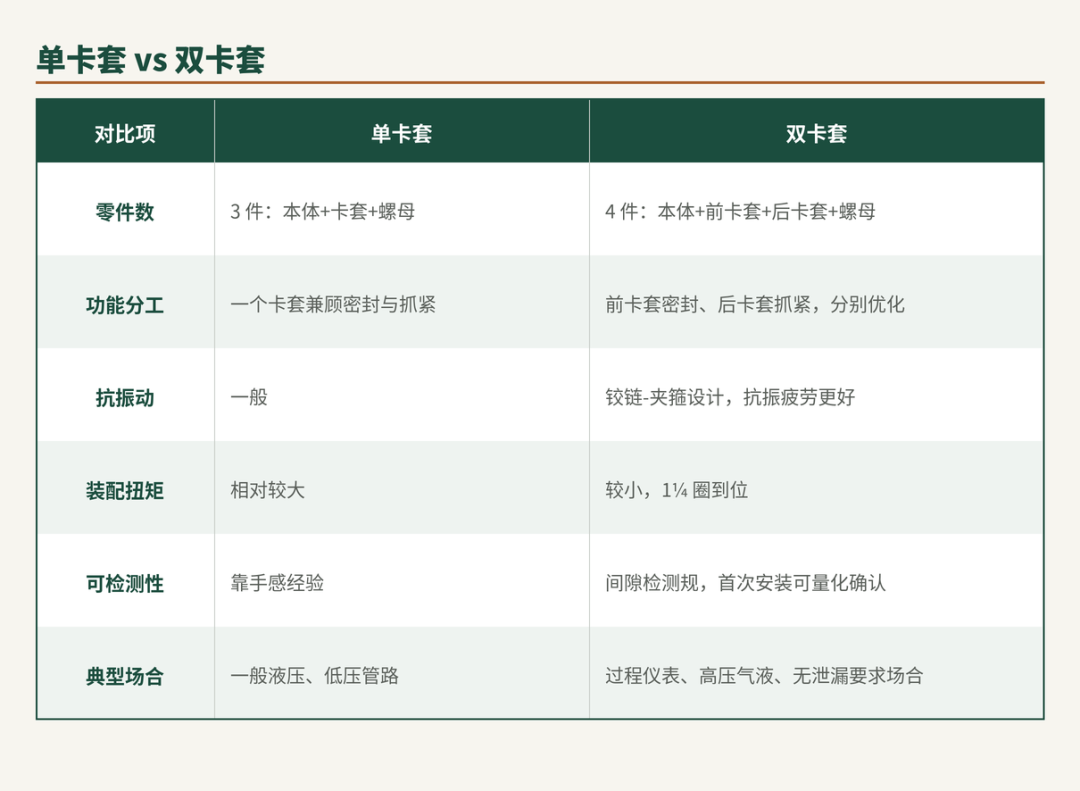

图4　单卡套与双卡套主要差异

小结：什么时候非双卡套不可

选型逻辑很直接：连接要不要「绝对不漏」、现场有没有振动、安装质量需不需要能被检查，是三道决定性问题。

要无泄漏、要扛振动、要可追溯。过程仪表的取压、取样、伴热气路，高压气液管线，以及任何泄漏即事故的场合，双卡套的两道密封加间隙规可检测性几乎是默认选择。

低压、静态、成本敏感。一般液压或低压水气管路、振动小且不要求量化检验的地方，单卡套结构更简单、更省。

说到底，双卡套贵在「把密封和抓紧分开做」这一个设计决定上——它换来的是一致、可检、抗振的连接质量，而这正是仪表管路最看重的东西。

说明：本文内容综合自卡套接头厂商公开技术资料与安装指南（含 Swagelok、Parker 等通用安装规范），旋转量、力矩等为典型值，实际以所用品牌型号的官方说明为准。
