GB 50058 危险区域范围典型示例图精选

防爆材料 · 2026-06-29

仪表与控制 · 防爆设计

危险区域范围

典型示例图精选



气体与粉尘附录中最具代表性的几组场景对照

依据 GB 50058—2014  附录 B(气体)· 附录 D(粉尘)


规范在附录 B 给了 18 个气体场景、附录 D 给了若干粉尘场景的典型范围示例图。这些图不是要照抄的死数字(原文也注明“尺寸只用于图例说明”),而是帮工程师建立范围随场景怎么变的直觉。本文从两个附录里挑出最具代表性、规律性最强的几组,配图对照着看。

PART 01  气体环境(附录 B)

01  压缩机厂房:通风决定一切

同样是轻于空气、第二级释放源的压缩机厂房,通风好坏让分区结果完全不同B.0.1-8 / 9

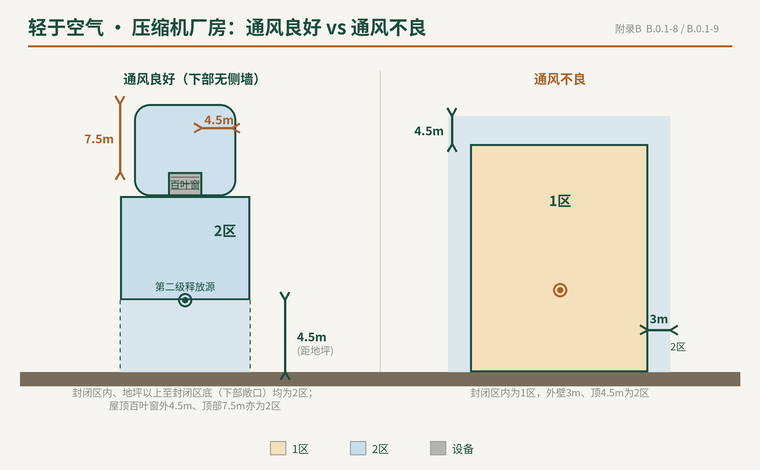

图1  通风良好 vs 通风不良(B.0.1-8 / B.0.1-9)

下部无侧墙、通风良好、释放源距地坪不超过 4.5m 时,封闭区内部连同地坪以上至封闭区底的敞口段,再加屋顶百叶窗外 4.5m / 顶部 7.5m,统统是 2 区——没有 1 区。一旦通风不良,封闭区内部升级为 1 区,外壁 3m、顶部 4.5m 为 2 区。通风是把这里压在 2 区、还是抬到 1 区的开关。

02  开顶分离器:0/1/2 区嵌套

开顶池的液面是连续级释放源,范围呈由内向外、由高到低的同心嵌套B.0.1-10

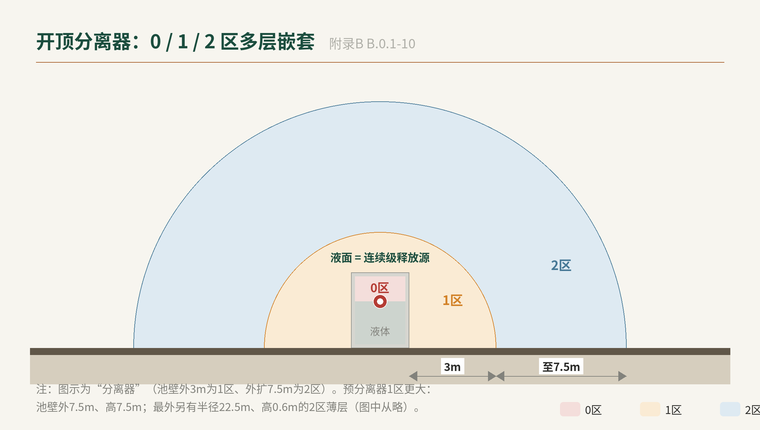

图2  开顶分离器的多层范围(B.0.1-10)

液面以上至池顶是 0 区;池壁外一圈是 1 区(分离器为 3m、预分离器为 7.5m);再向外扩展为 2 区。这是少有的把 0、1、2 三个区在一张图里同时画全的场景,三层关系一目了然。

03  相邻房间:门窗位置定生死

无释放源的装置区,紧挨着一个有第二级释放源、有顶无墙的爆炸性环境,中间用非燃烧体实体墙隔开B.0.1-16。隔壁这间到底算不算危险区,取决于墙上门窗的位置

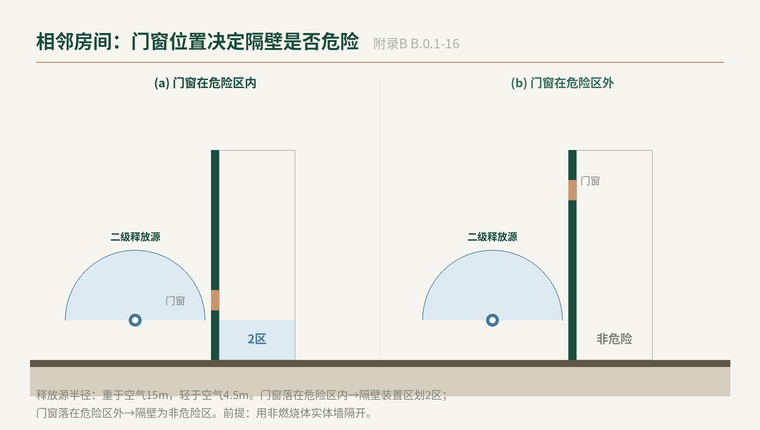

图3  门窗在危险区内 vs 区外(B.0.1-16)

释放源的 2 区范围按重于空气 15m、轻于空气 4.5m 确定。门窗若落在这个范围以内,爆炸性混合物能经门窗进入隔壁,隔壁装置区随之划为 2 区;门窗若在范围以外,隔壁即为非危险区。一扇窗开在哪,结论两样。

PART 02  粉尘环境(附录 D)

04  倒袋站:抽气通风把 21 区压成 22 区

人工倒袋的料斗,敞开的入孔是一级释放源。有没有抽气通风,直接决定入孔周围是 21 区还是 22 区D.0.2 / D.0.3

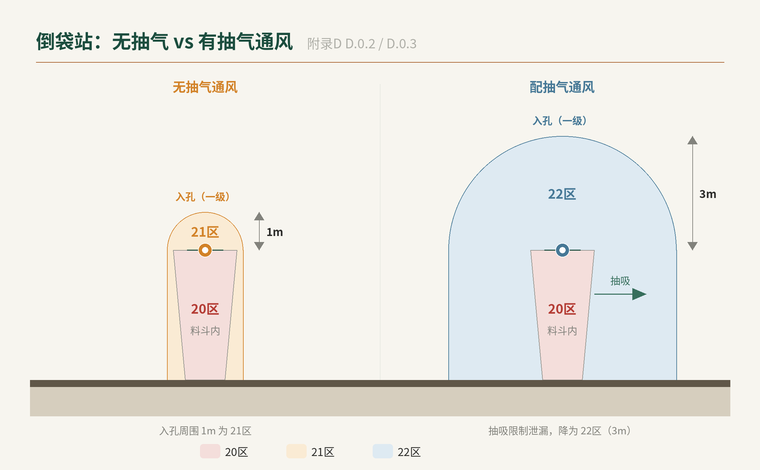

图4  无抽气 vs 配抽气通风(D.0.2 / D.0.3)

料斗内部始终是 20 区。无抽气时,敞开入孔作为一级释放源,周围按 1m 划 21 区并向下延伸到地板。配了抽气通风后,释放的粉尘被吸入系统内部,入孔周围降为 22 区(约 3m)。这正是 §4.3 里 1m 与 3m 两个距离的现场写照。

现场清理的意义 附录特别提醒:能形成可控粉尘层、且很可能被扰动的场所,只有在危险粉尘环境形成之前把粉尘层清理掉,才可定为非危险场所——这是良好现场清理的主要目的。

05  旋风分离器+过滤器:三区一体

抽吸式除尘的旋风分离器加过滤器,是把 20、21、22 三个区集中在一套设备上的典型D.0.4

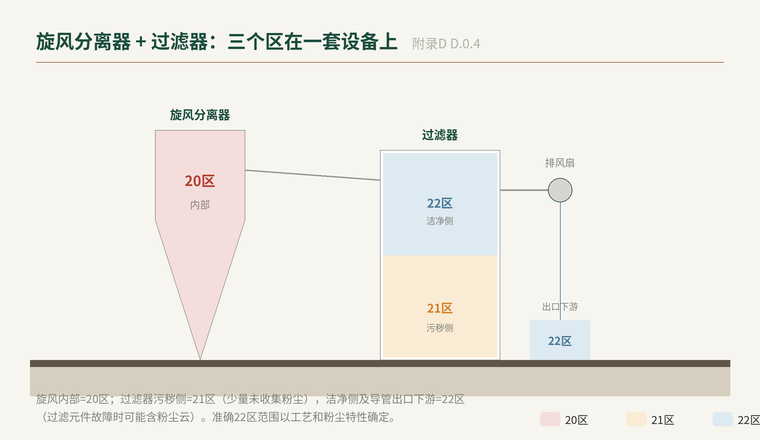

图5  旋风分离器与过滤器(D.0.4)

旋风分离器内部粉尘环境频繁甚至连续,是 20 区;过滤器的污秽侧若仅有少量未收集粉尘则为 21 区;洁净侧正常无粉尘,但过滤元件一旦故障可能含粉尘云,故洁净侧、过滤件下游及导管出口周围划为 22 区,并自出口向下延伸至地面。准确范围需以工艺和粉尘特性确定。

小结

这几组对照其实在反复讲同一件事:范围不是查一个固定数字,而是看场景。通风好坏、门窗位置、有没有抽吸,都会把同一个释放源的危险范围拉大或缩小、把区号抬高或压低。记住附录图的用法而非数字——把场景看准,再去套对应的范围规则,比背下二十几张图更管用。
