仪表计算小程序新增功能介绍
海客登州
石油化工自控仪表 · 专业工具箱
新增功能速览

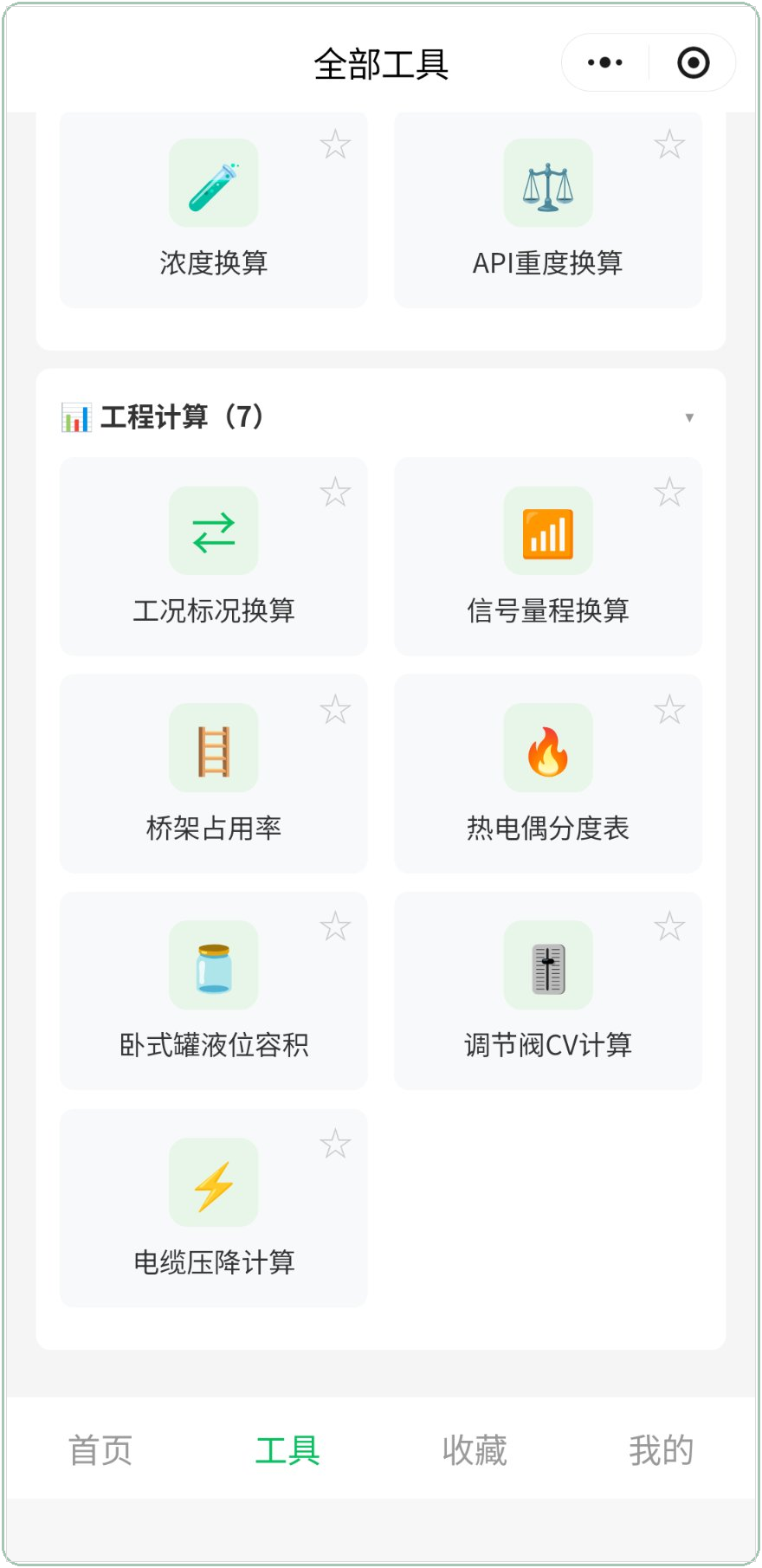

▲ 工具页「工程计算」已扩展到 7 项
— 本期三个新工具 —
01 信号量程换算
02 热电偶 / 热电阻分度
03 卧式罐液位容积
01 信号量程换算
做回路调试、对表、估读数时最常用的换算：把仪表的电流/电压信号和实际工程量对应起来，反过来也行。
▍ 能换什么
•信号类型：4-20mA、0-20mA、0-10mA、1-5V、0-5V 等常见制式都能选。
•输出特性：线性之外还支持开方——差压变送器配孔板测流量时，信号和流量是开方关系。

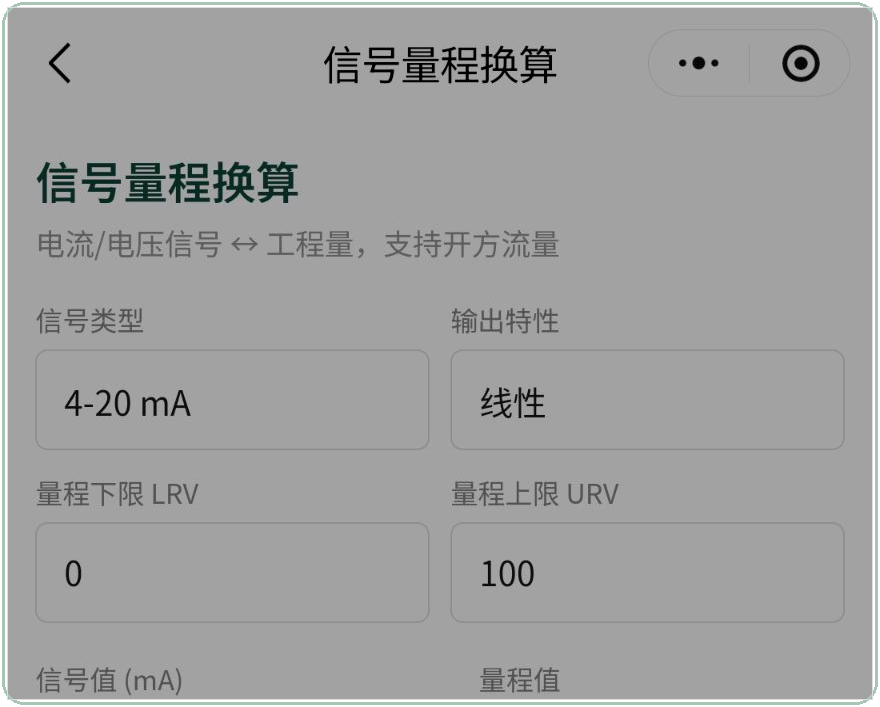

▲ 信号量程换算：选制式、填量程，双向互算
▍ 怎么用
1.选信号类型和输出特性（线性 / 开方）。
2.填量程下限 LRV、上限 URV，比如 0 ~ 100。
3.信号值和量程值，填任意一个，另一个自动算出——点中间的双箭头可切换换算方向。
现场提醒 配孔板测流量记得把输出特性切到「开方」，否则 50% 信号会被当成 50% 流量算，实际开方下约是 70.7%，差很多。 |
02 热电偶 / 热电阻分度
温度和信号值（毫伏 / 欧姆）双向查算，依据 ITS-90 与 IEC 60751，替代翻分度表。校验、判断测温回路时很省事。
▍ 支持的分度号
•热电偶：K（镍铬-镍硅）、S、R、B 等常用型号。
•热电阻：Pt100、Pt1000 铂电阻。

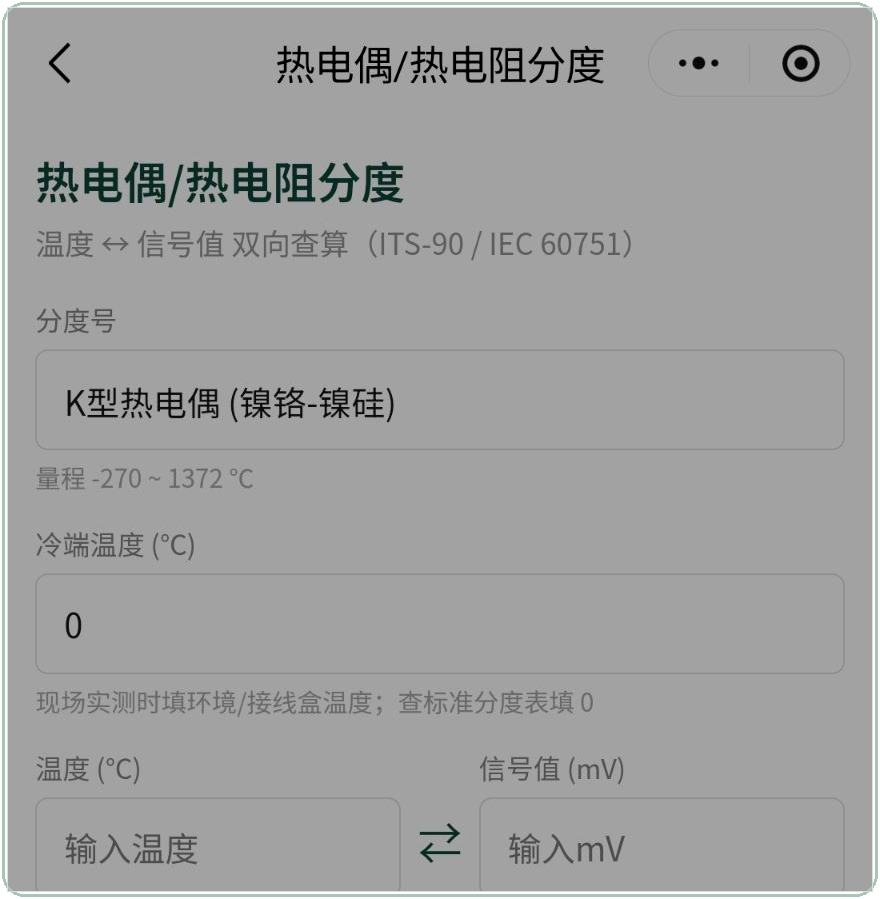

▲ 热电偶/热电阻分度：选分度号，温度 ⇄ 信号双向查
▍ 怎么用
1.选分度号，选完会显示该型号的量程范围（如 K 型 -270 ~ 1372℃）。
2.填冷端温度：现场实测就填环境/接线盒温度；对标准分度表填 0 即可。
3.温度或信号值填一个，另一个自动出。
为什么要填冷端温度 冷端温度这一项是热电偶测量准不准的关键。现场用万用表量到的毫伏值，必须按实际冷端温度补偿，才能对上真实温度——工具已经帮你把这步算进去了。 |
03 卧式罐液位容积
卧式储罐不像立式罐那样液位和容积成正比，中间粗、两头细，算起来麻烦。这个工具按液位直接算出筒体加封头的液体体积。
▍ 支持的封头
•标准椭圆 2:1（h = D/4），最常见。
•半球封头（h = D/2）、蝶形封头（自定义 h）、平封头（h = 0）。

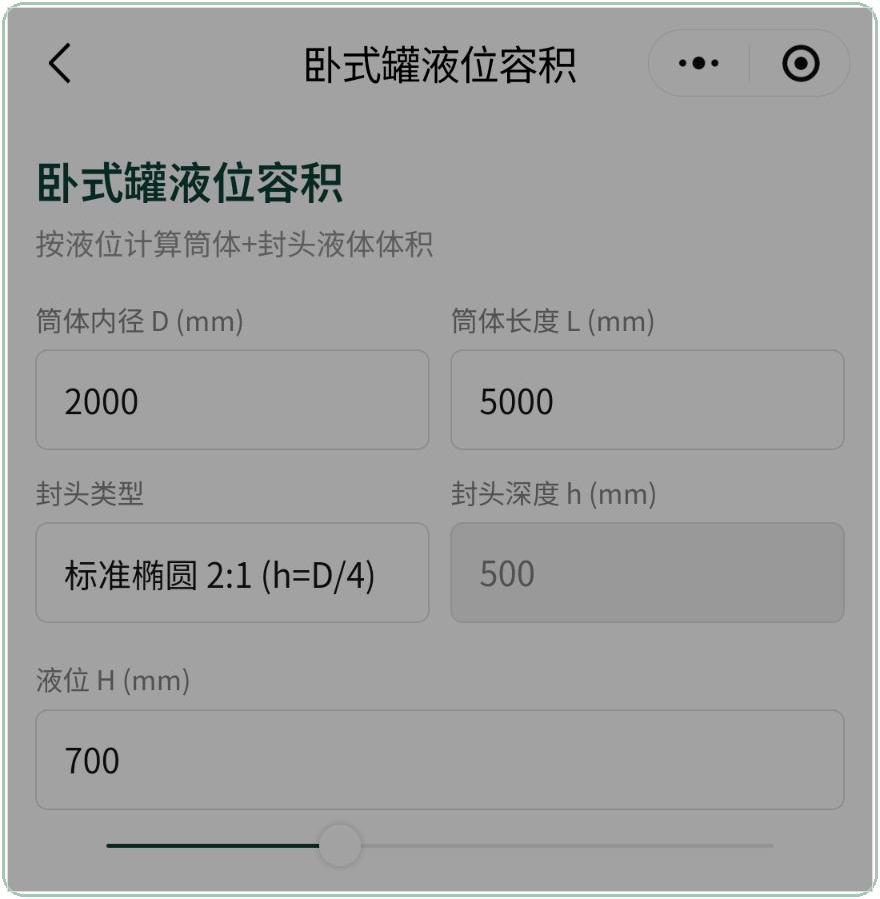

▲ 卧式罐液位容积：填几何尺寸 + 液位，自动出体积
▍ 怎么用
1.填筒体内径 D、长度 L（单位 mm）。
2.选封头类型，蝶形需自己填封头深度 h，其余按公式自动取。
3.填或拖液位 H，下方进度条直观显示液位高度，体积实时更新。
结果含义 算出来的是几何容积（罐内液体占的体积）。要换成重量或标准体积，还得再乘介质密度、按温度修正——工具给的是第一步的容积值。 |
三个新工具，已经上线
用着不顺手或想要新功能，欢迎从「我的 → 意见反馈」告诉我们
