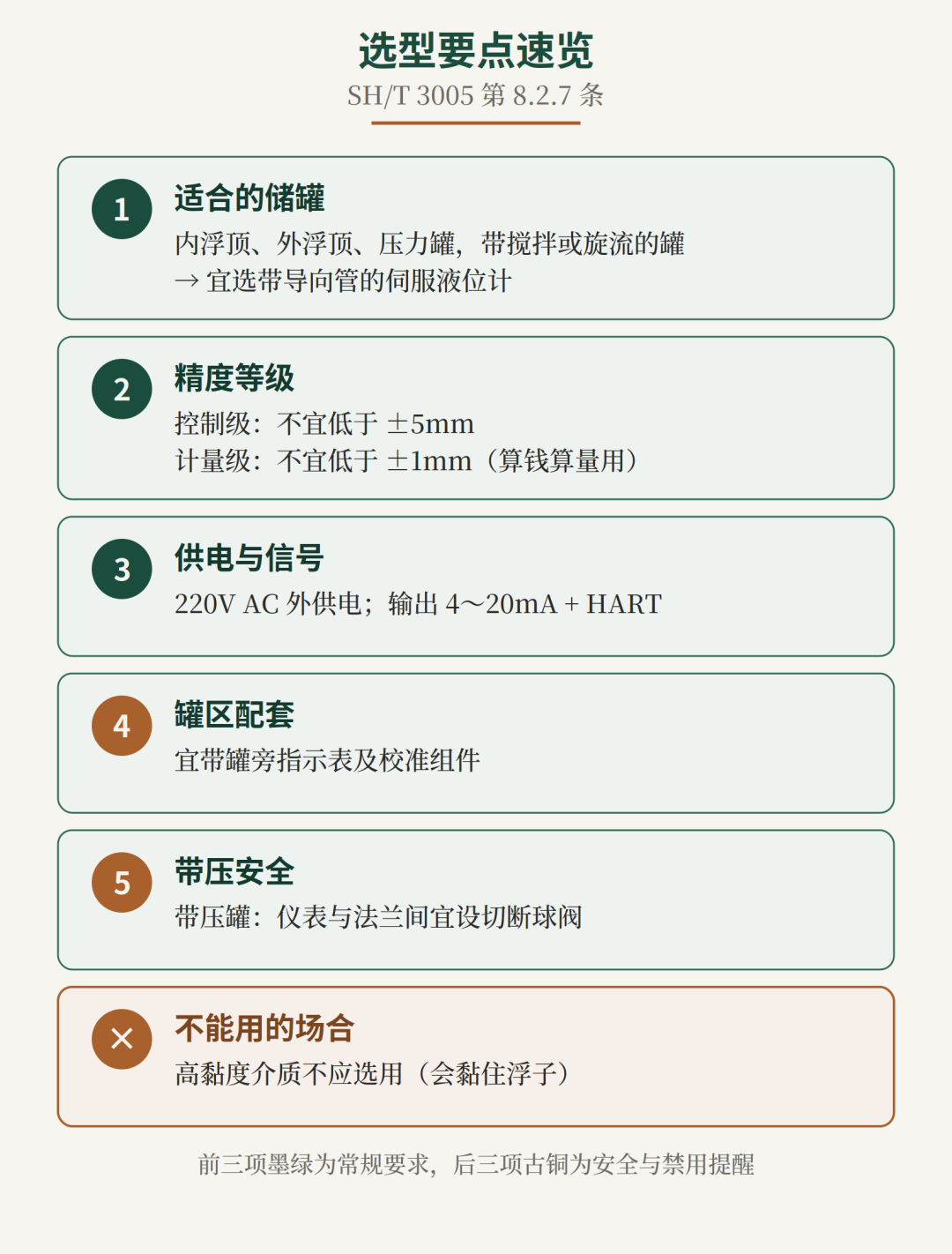

伺服液位计选型图文

 原理   为什么它能测得这么准？

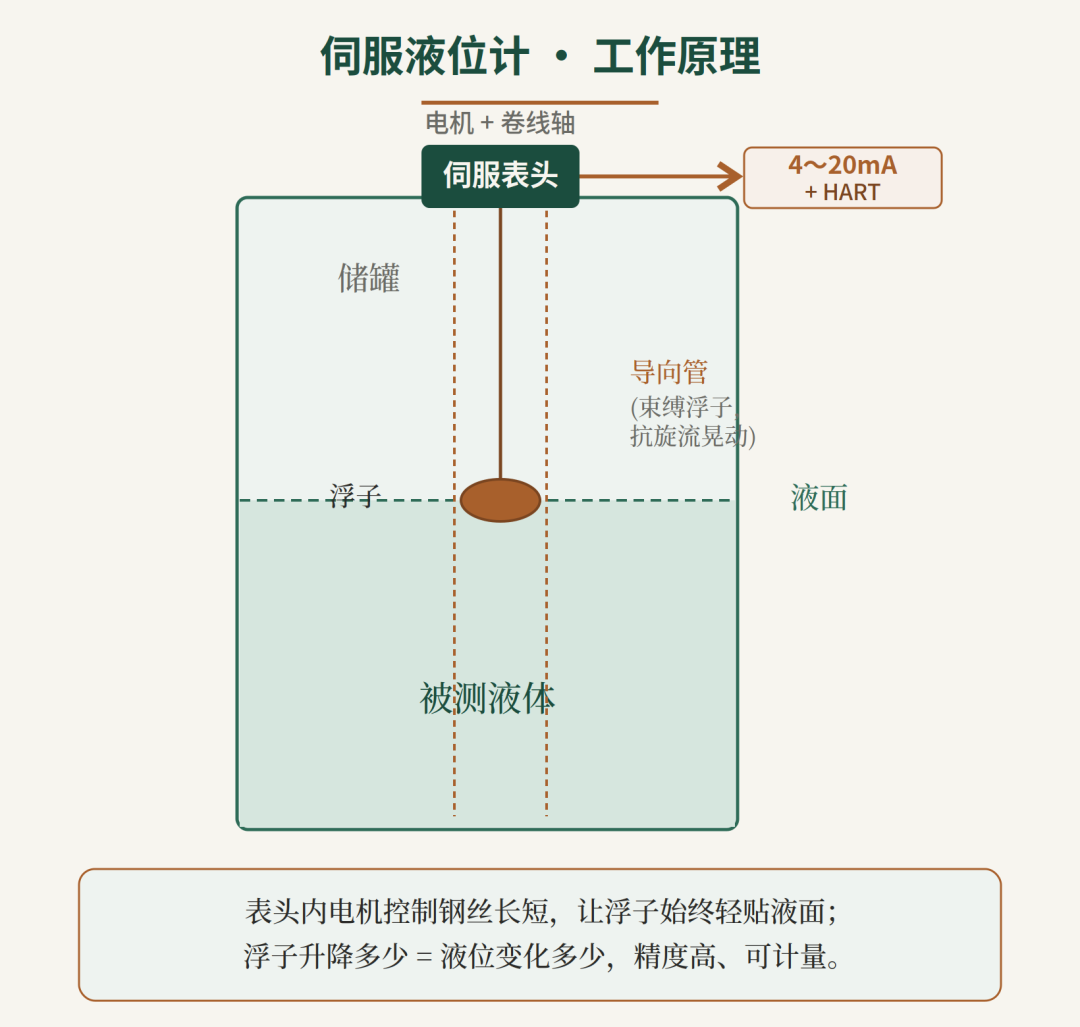

关键在于它是“贴着液面直接量高度”，而不是间接换算。表头里的电机带着浮子做闭环跟踪——浮子稍微脱离液面，电机立刻收放钢丝把它拉回到刚好轻贴的位置，再用高精度的角位移传感器数出钢丝放了多少、收了多少。这等于拿一把电子卷尺一直顶着液面量，测的就是液位本身，不像静压式那样还要靠介质密度去反推（密度一变就带来误差）。正因为是直接测、又是电机精细闭环，它能稳定做到毫米级，撑得起大型储罐的贸易计量。

 原理   为什么晃动、旋流的罐要加导向管？

伺服液位计靠浮子精确贴住液面来测量，它默认浮子是“规规矩矩上下动”的。可一旦罐里有搅拌、进料冲击或液体旋流，浮子就会被横向的流推得东倒西歪、左右乱摆。浮子一歪，钢丝长度对应的就不再是真实液位，读数就开始跳、测不准。导向管相当于给浮子套了一根“轨道”，把它的活动限制在竖直方向，只能上下、不能乱摆——这样哪怕液面在晃，浮子也能稳稳跟着液面高度走，测量才靠得住。

 原理   为什么计量级要卡到 ±1mm 这么死？

因为大型储罐是“拿液位算体积、拿体积算钱”的。储罐直径动辄几十米，横截面积极大——液位差 1mm，乘上这么大的底面积，换算成体积就是相当可观的一笔量，对应的货值不是小数目。贸易交接时双方都按这个数结算，1mm 的误差累积到一罐油上可能就是真金白银的出入。所以计量级才把精度死死卡在 ±1mm，控制级用来调生产、对钱不敏感，±5mm 就够了。

 原理   为什么带压罐中间一定要加个切断球阀？

伺服液位计是要拆下来检修、校准的——浮子、钢丝、传感器都可能要维护。问题是带压罐里有压力，如果仪表和罐子之间是直通的，一拆仪表，罐内介质就会带着压力直接往外冲，轻则喷料、重则伤人。中间加一个切断球阀，等于在仪表和罐子之间装了道“闸门”：平时常开不影响测量，要拆仪表时先把球阀一关，把罐内压力和介质隔在阀后，再从容拆装。这是不停车检修的安全前提。

 原理   为什么高黏度介质就不能用它？

伺服测量的全部前提，是浮子能灵敏地随液面自由升降、电机一收放钢丝它就立刻响应。高黏度介质会坏在这一点上：稠厚的液体会糊在浮子上、黏在导向管壁上，给浮子的升降套上一层“阻力”。结果浮子动作变迟钝、甚至被黏住不动，电机以为液面没变、实际早变了，闭环就失灵了。再加上黏料容易在浮子和钢丝上结垢、改变浮子重量，误差越积越大。所以遇到高黏度介质，得换用不依赖浮子机械动作的测法（如雷达、差压式）。
