特殊严苛工况控制阀
标准范围之外，选型从常规变成关键
标准控制阀能覆盖很宽的应用范围。但每个工厂都有那么几台阀，工况顶在范围边缘甚至越界——超高压、深冷、强气蚀、酸性介质。第六章专门讲这些，给出八类严苛工况和各自的改进思路。读这一章的价值在于：它把“为什么这台阀要特殊处理”讲清楚了，而不只是给个型号。
一、先划一条边界
判断一台阀算不算严苛，先看它有没有越出标准范围。手册给的标准边界很具体：压力从大气压到 414 bar（6000 psig），温度从 −101°C（−150°F）到 232°C（450°F），流通能力 Cv 从 1.0 到 25000。

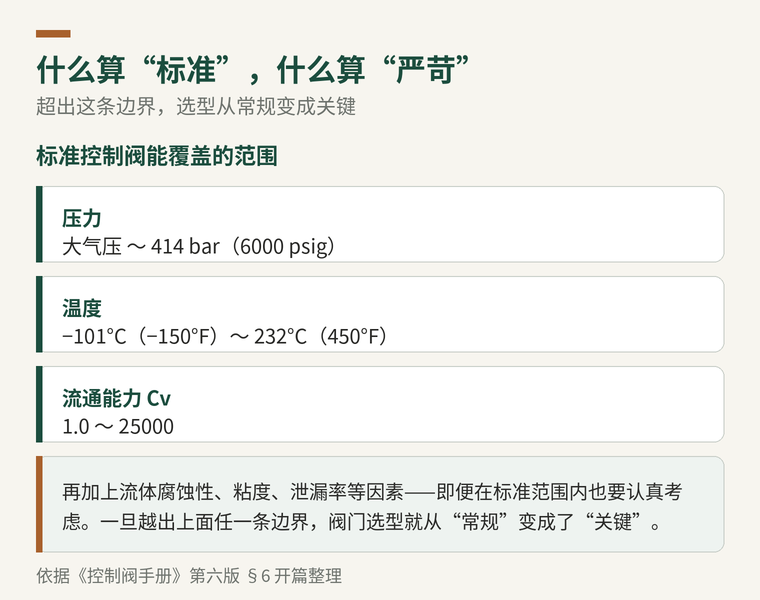

图 1 标准控制阀的工况边界（依据 §6 开篇整理）
越出任一条边界，阀门选型就从常规变成关键。当然，即便在范围内，流体的腐蚀性、粘度、泄漏率这些因素也得认真对待——严苛与否从来不只是一个温度或压力数字说了算。
二、八类工况一览
第六章把严苛工况分成八类，从大流通能力一直到酸性油气。先用一张图把全貌摆出来，后面挑几类工程上最常碰到的展开讲。

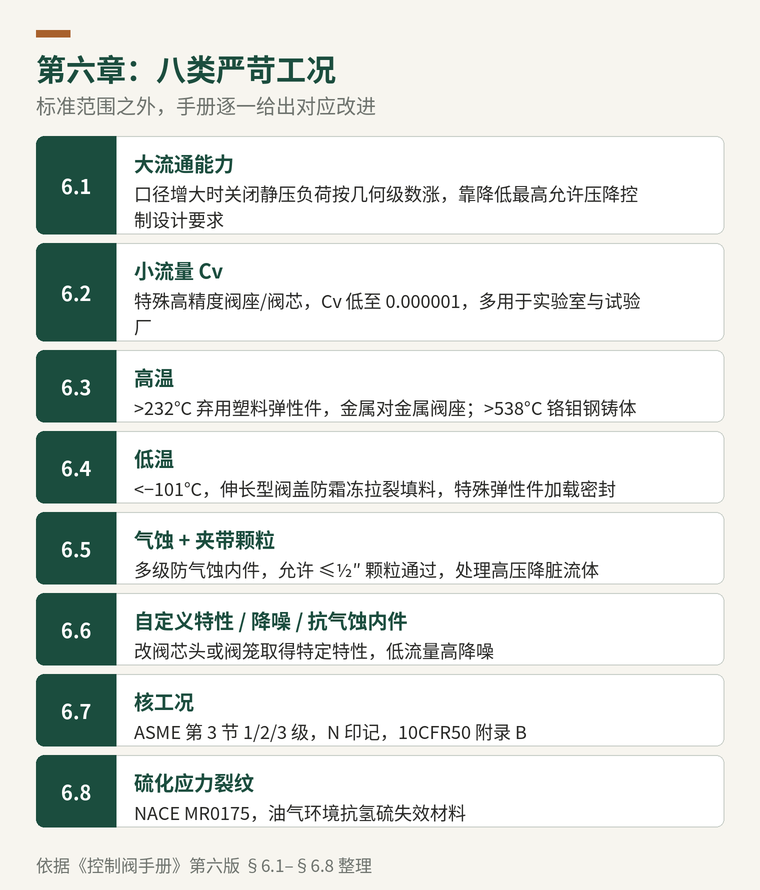

图 2 第六章八类严苛工况总览（依据 §6.1–§6.8 整理）
两头的极端值得先记一组数：大流通能力指大于 NPS 12 的直通阀、大于 NPS 24 的球阀、大于 NPS 48 的蝶阀；小流量则反过来，特殊内件能把 Cv 做到 0.000001，多用在薄壁管的实验室环境。一个关键力学事实是——口径按算术级数增大时，关闭时承受的静压负荷按几何级数增加，所以大阀往往靠降低最高允许压降，把执行机构推力要求压在合理范围内。
《控制阀手册》第六版 §6.1、§6.2
三、两头极端：高温与低温
温度是最常见的越界方向，而高温和低温要对付的麻烦截然不同。

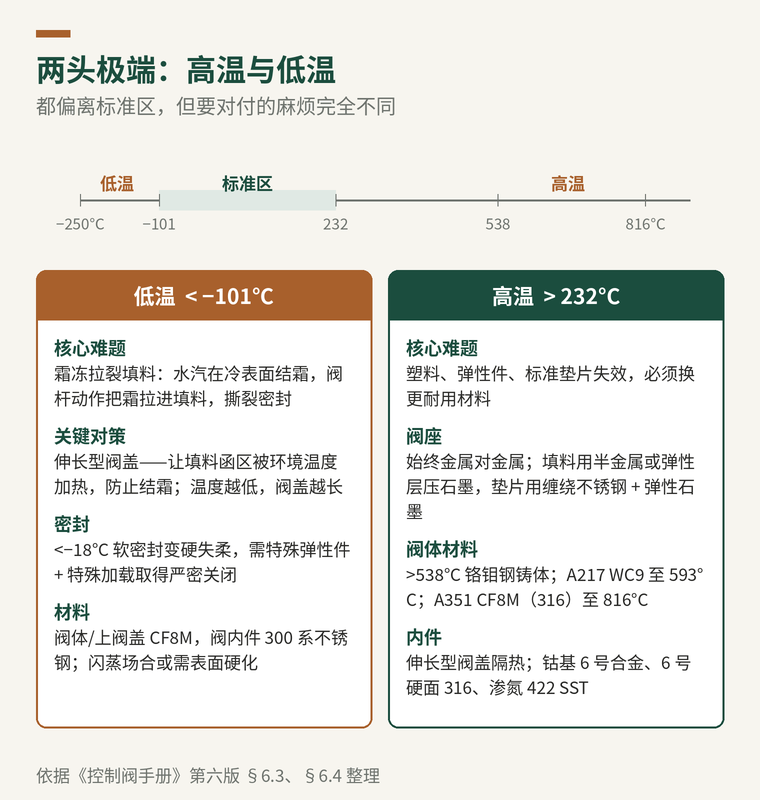

图 3 高温与低温工况的难题与对策对照（依据 §6.3、§6.4 整理）
工程视角 低温阀的真正敌人是霜（§6.4）
低温有个很反直觉的失效路径：不是阀本身冻坏，而是结霜。大气水汽在低于冰点的阀盖、阀杆表面凝结成霜，阀杆被执行机构一驱动，霜就被拉进填料里，撕裂密封。
解法是伸长型阀盖——把填料函区域拉离冷端，让它被环境温度加热，霜冻就不在阀杆和填料区形成。温度越低，需要的阀盖越长。高温场合同样用伸长型阀盖，目的换成隔热、保护填料函。
材料选择上两头都很讲究：高温 >538°C 用铬钼钢铸体，A217 WC9 到 593°C、A351 CF8M（316 型）到 816°C；低温阀体和上阀盖常用 CF8M、内件用 300 系不锈钢。共同点是高温必须金属对金属阀座，低温的软密封会变硬失柔，都得靠特殊材料和加载取得严密关闭。
《控制阀手册》第六版 §6.3、§6.4
四、气蚀又夹带颗粒
气蚀本身已经难缠，碰上夹带颗粒就成了双重难题，而且这两件事会互相喂料：压力和压降越高，气蚀几率越大；气蚀又在流体里产生额外颗粒；流体越脏，用来消减气蚀的小孔越容易被堵。

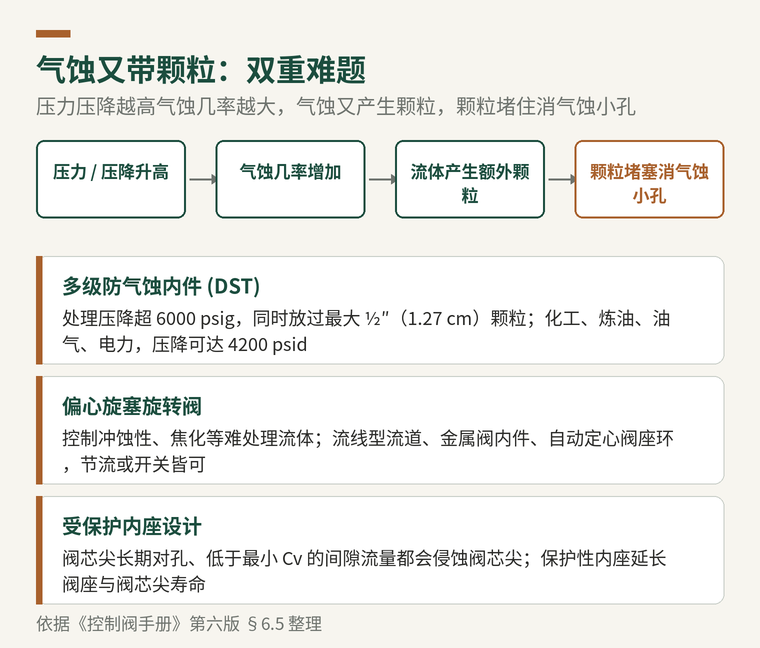

图 4 气蚀与颗粒的恶性循环及对策（依据 §6.5 整理）
对策的核心是“既挡气蚀、又放过颗粒”。多级防气蚀内件（DST）能处理超过 6000 psig 的压降，同时允许最大 ½″（1.27 cm）的颗粒通过，在化工、炼油、油气、电力行业里用于压降高达 4200 psid 的场合。处理焦化等更难缠的流体则用偏心旋塞旋转阀，流线型流道加金属内件、自动定心阀座环。还有一类容易被忽视的损坏——阀芯尖长期对着阀笼孔、或流量低于建议最小 Cv 时的间隙流量，都会侵蚀阀芯尖，受保护的内座设计就是为延长这部分寿命。
《控制阀手册》第六版 §6.5
五、核工况：ASME 第 3 节
核电厂的阀门是另一个维度的严苛——严在合规体系。北美自 1970 年起执行 10CFR50 附录 B，大多数核电厂组件按 ASME 锅炉和压力容器规范第 3 节制造，过程要记入质控手册并经审查认证，合格阀获 ASME 代号铭牌和“N”印记。

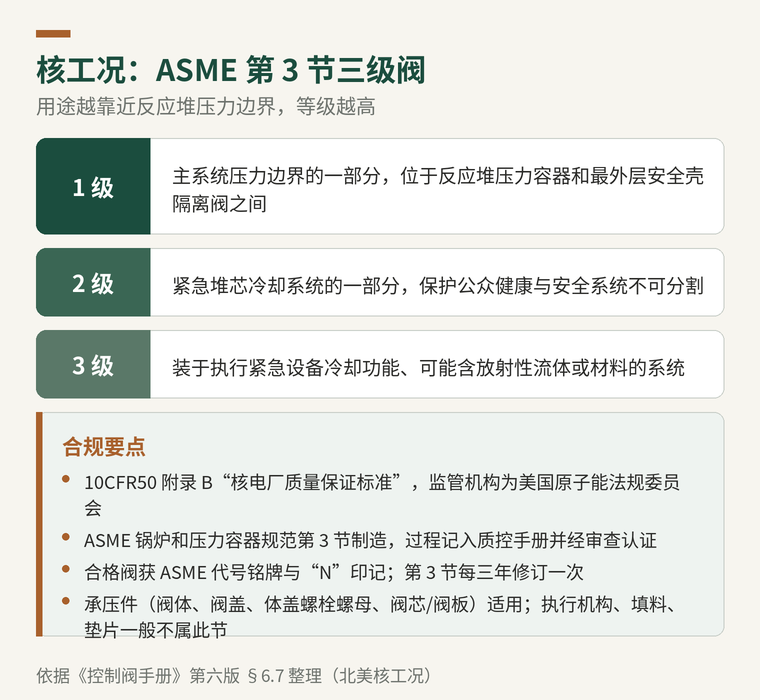

图 5 ASME 第 3 节三个规范等级与合规要点（依据 §6.7 整理）
三个等级按离反应堆压力边界的远近划分：1 级在反应堆压力容器和最外层安全壳隔离阀之间，2 级属紧急堆芯冷却系统，3 级用于紧急设备冷却及可能含放射性流体的系统。要注意第 3 节只管承压件（阀体、阀盖、体盖螺栓螺母、阀芯/阀板），执行机构、附件、填料、垫片一般不属此节——但它们可能另被定义为安全相关部件，受 10CFR50 附录 B 约束。
《控制阀手册》第六版 §6.7
六、酸性油气：NACE MR0175
最后一类严苛来自介质本身。含硫的酸性油气环境会引发硫化应力裂纹（SSC）——金属在硫和应力共同作用下氢致开裂。NACE 在 1975 年颁布的 MR0175，全称“用于油田设备的抗硫化应力裂纹金属材料”，就是为这类环境选材提供指南。

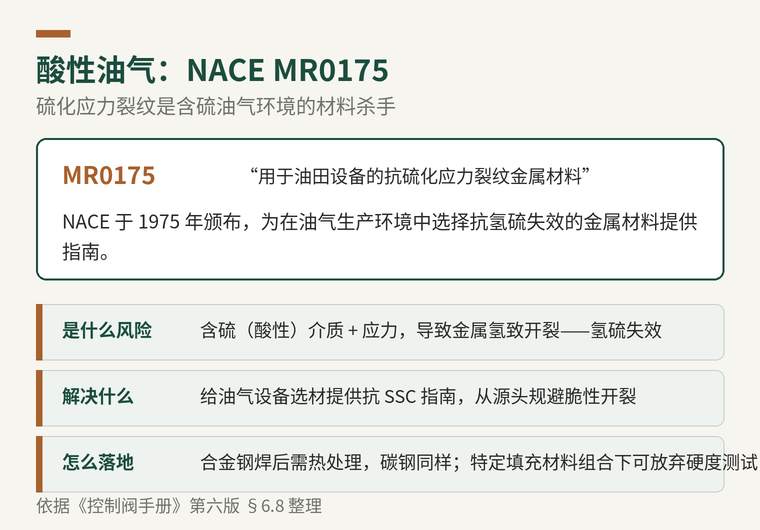

图 6 NACE MR0175 与硫化应力裂纹（依据 §6.8 整理）
落地时有个实务细节：合金钢焊后需要热处理，碳钢同样；在特定填充材料组合下可以放弃硬度测试。这类要求最终都落到材料牌号和焊接工艺上，是选型清单里容易被漏掉、出问题却很致命的一环。
小结
第六章其实是一张“越界清单”：先用压力、温度、Cv 三条边界判断手里这台阀算不算严苛；越界了，再对号入座——大口径防的是静压负荷与执行机构推力，高温防材料失效、低温防结霜拉裂填料，气蚀夹带颗粒要兼顾挡蚀与放粒，核工况拼的是 ASME 第 3 节合规，酸性油气拼的是 NACE 选材。严苛工况的选型逻辑和标准阀不同：标准阀比的是 Cv 和特性，严苛阀比的是材料、结构和合规能不能扛住那个越界的极端值。
本文内容依据 Fisher《控制阀手册》第六版（2023 年 8 月）第六章 §6.1–§6.8 整理，图 1–图 6 为依据原文重绘。
