电磁流量计选型分析

写在前面

在石油化工、给排水、矿浆输送等行业，要测一段管道里的液体流量，绕不开一个名字——电磁流量计。它精度高、不阻碍流体、还能测脏污粘稠的液体，是工程现场的"明星仪表"。

但电磁流量计也挑食，选不对会白花钱、还测不准。这篇图文就按国家标准 SH/T 3005—2016 把选型要点拆开讲，看完心里就有谱了。

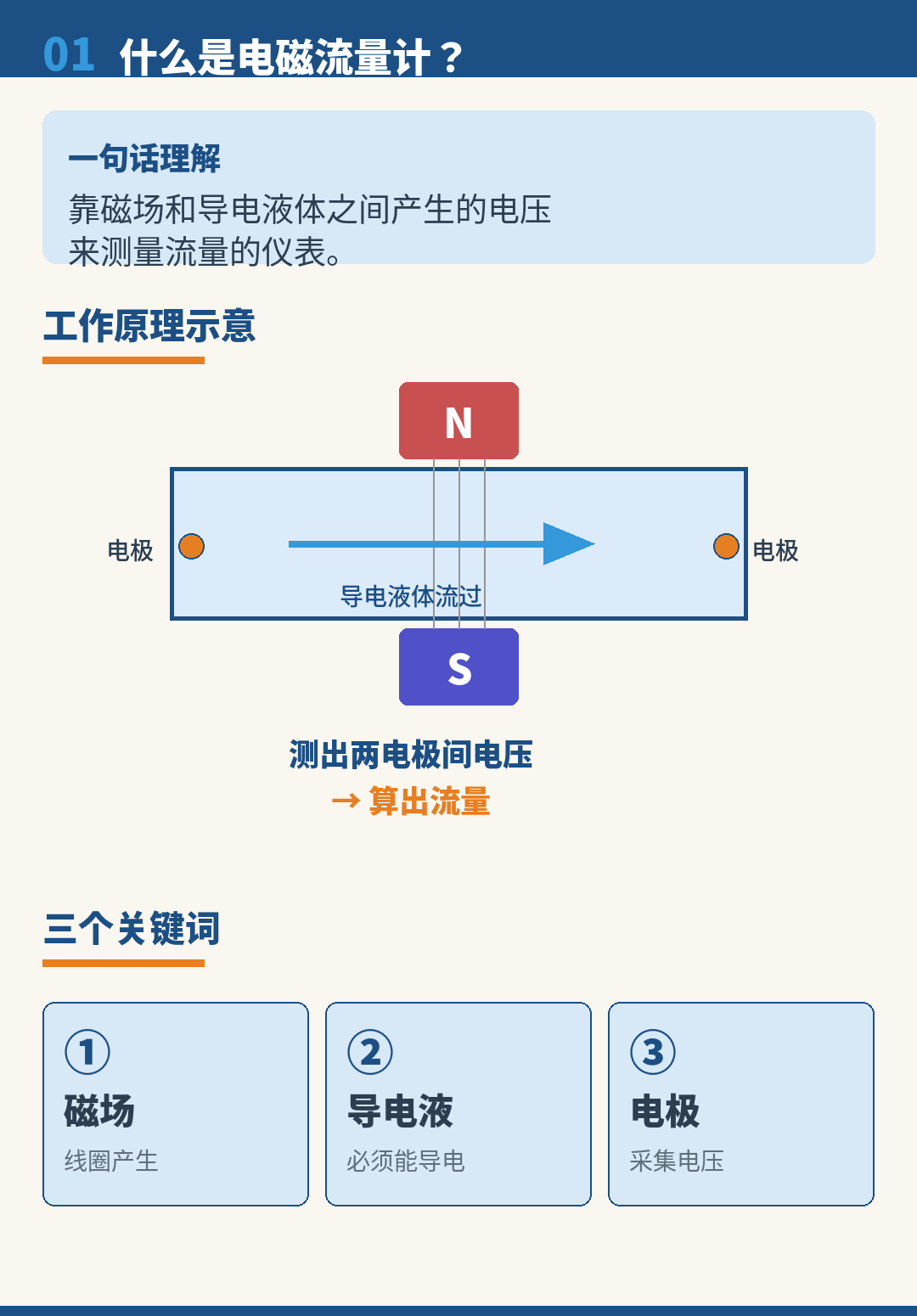

一、什么是电磁流量计

用大白话说，电磁流量计就是一个"用磁场+电压测流量"的仪表。

液体从管道里流过，外面的线圈造出一个磁场。导电液体在磁场里流动，就会产生一个电压信号，仪表通过两个电极采集这个电压，算出流量。

一句话记住

没有磁场、没有导电液体、没有电极——电磁流量计就转不起来。

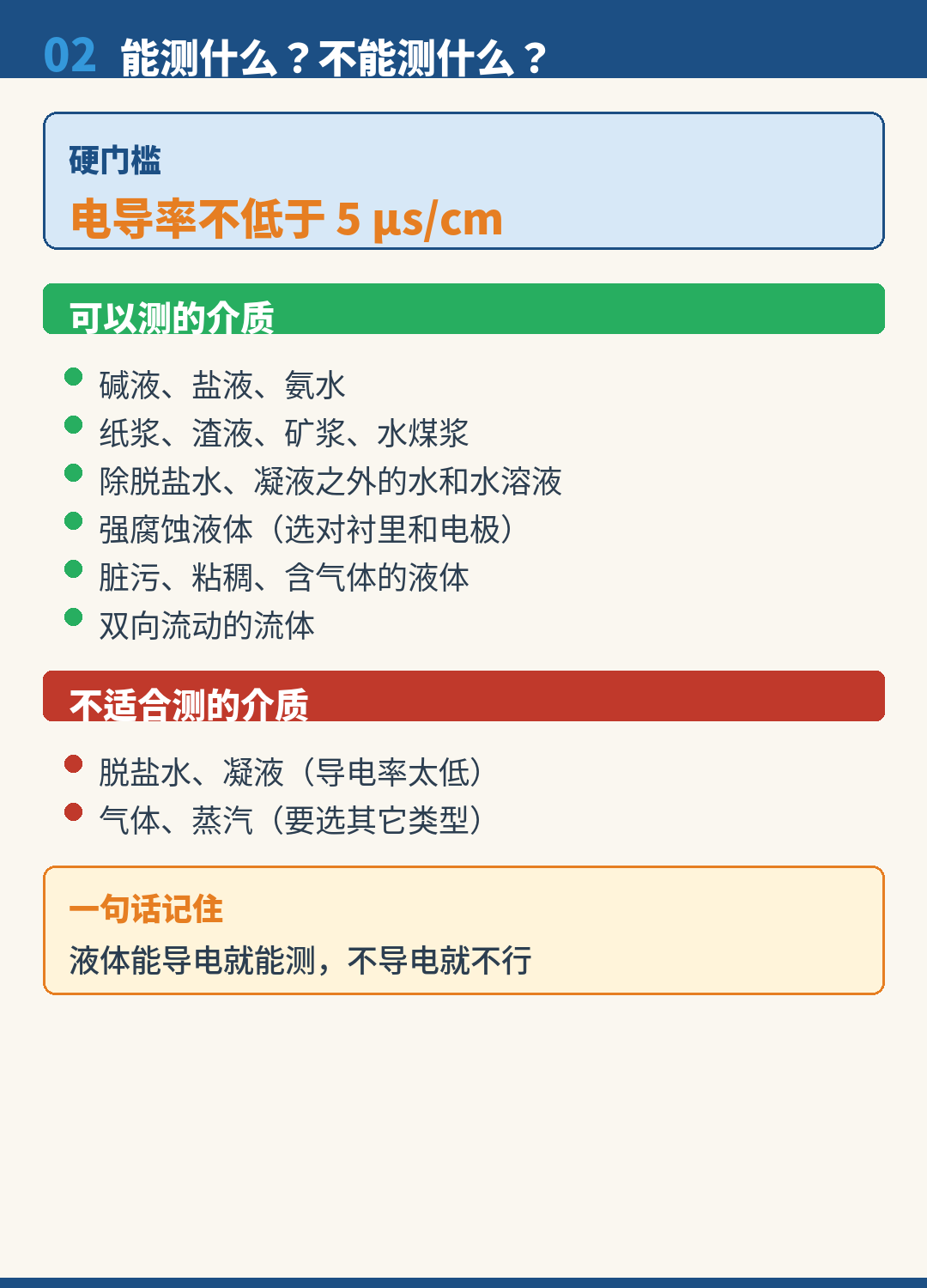

二、能测什么？不能测什么？

电磁流量计有一个硬门槛：被测介质必须能导电，电导率不能低于 5 μs/cm。

满足这个条件的，几乎都能测；不满足的，就别强求。

具体来说，电磁流量计适合测：碱液、盐液、氨水、纸浆、渣液、矿浆、水煤浆，以及除脱盐水和凝液之外的水和其它水溶液。

它还能搞定一些其它仪表头疼的活：强腐蚀、脏污、粘稠、含气体的液体都能测，甚至双向流动的流体也能测。

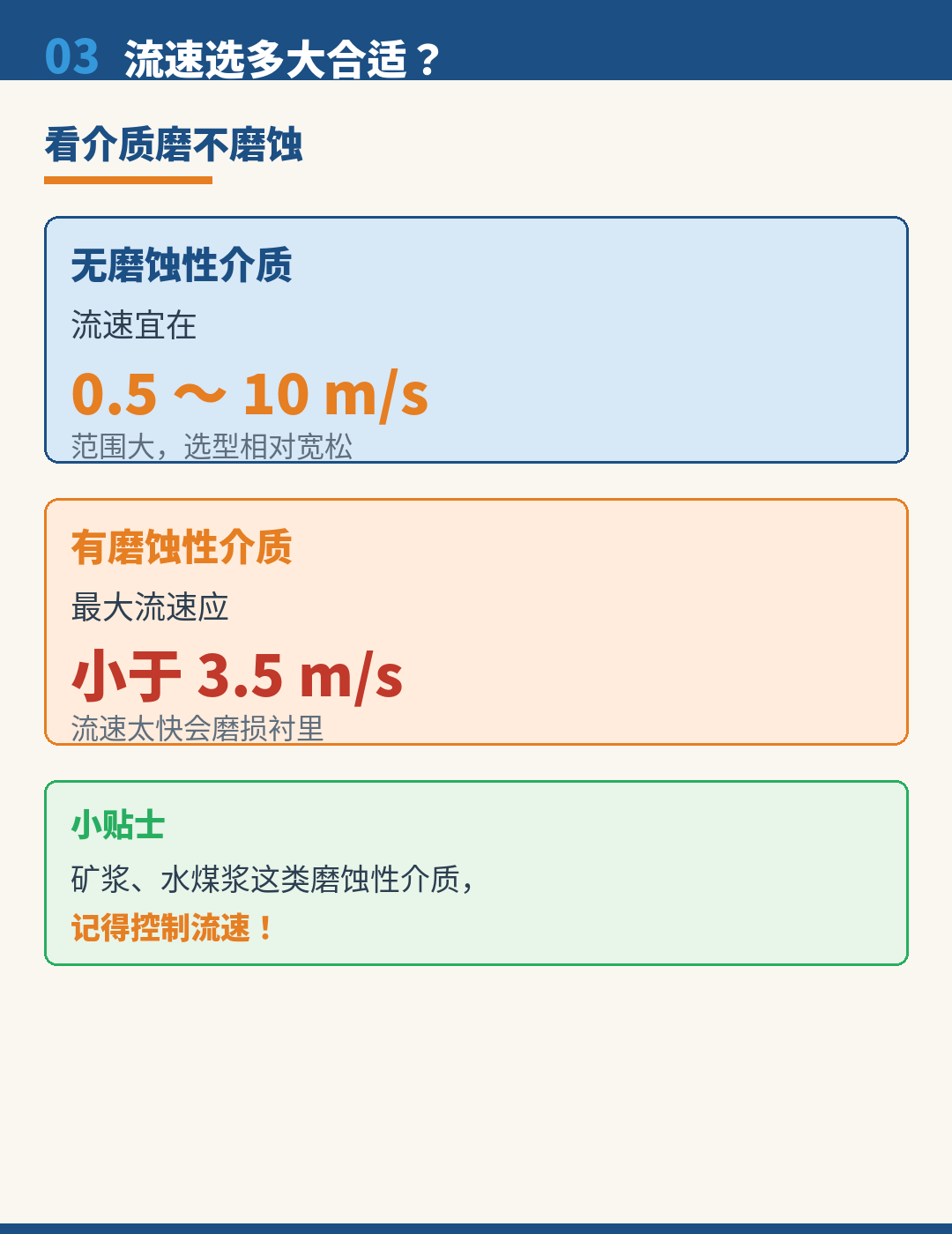

三、流速选多大才合适

流速选错了，要么测不到、要么把仪表磨坏。这一项要看介质有没有磨蚀性。

没磨蚀的介质（一般水、碱液、盐液这类）：流速宜在 0.5～10 m/s 之间，范围宽。

有磨蚀的介质（矿浆、水煤浆、纸浆这类）：最大流速要小于 3.5 m/s，否则衬里会被磨穿。

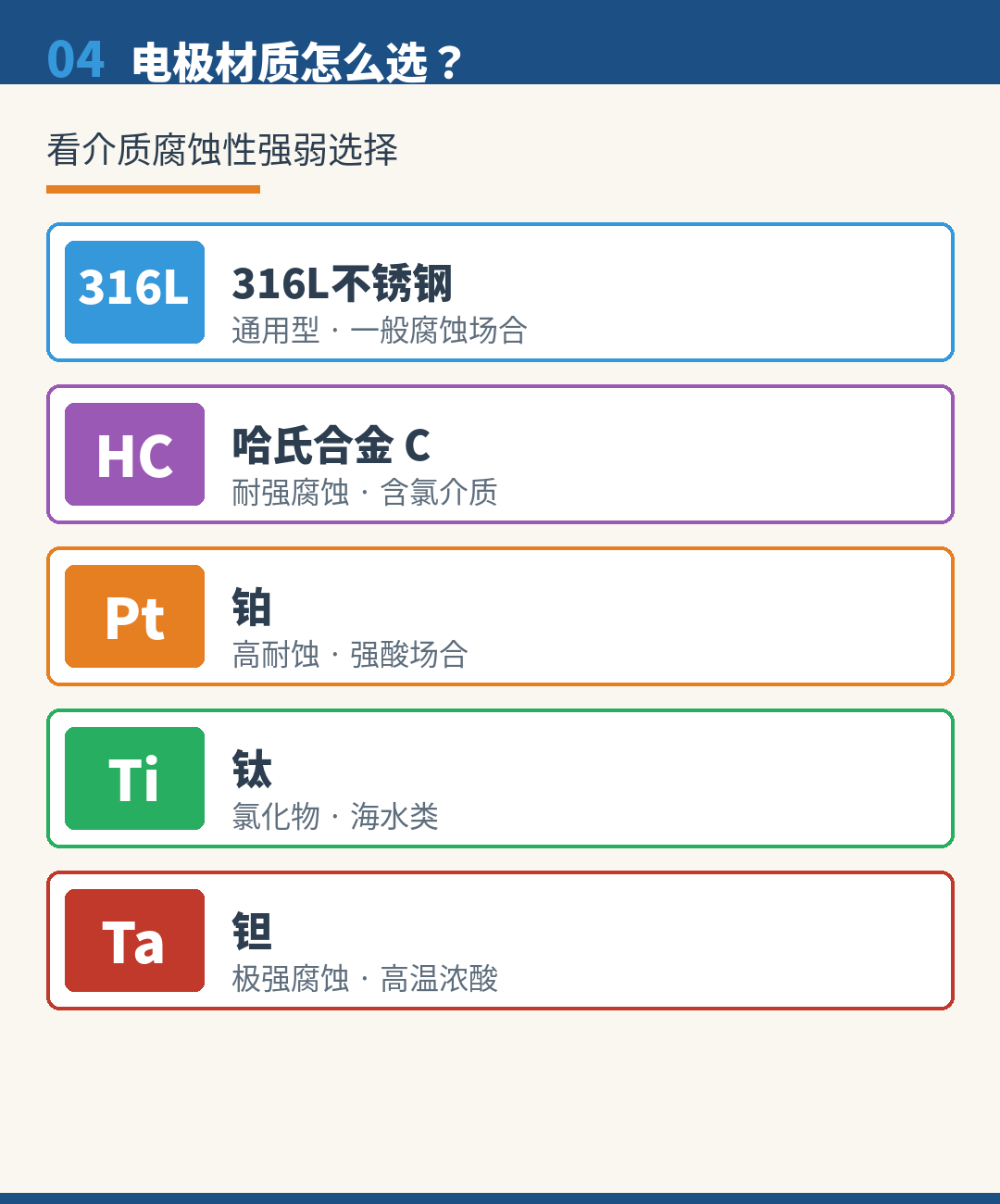

四、电极材质怎么选

电极是直接接触液体的部件，选什么材料，看介质的腐蚀性。

标准给出的常见选项有：316L 不锈钢、哈氏 C、铂、钛、钽等合金。

一般的水、弱腐蚀场合，316L 就够用；介质里有氯离子或者腐蚀性较强，就上哈氏 C；遇到强酸、海水类、极强腐蚀的介质，才需要用铂、钛、钽这些贵金属合金。

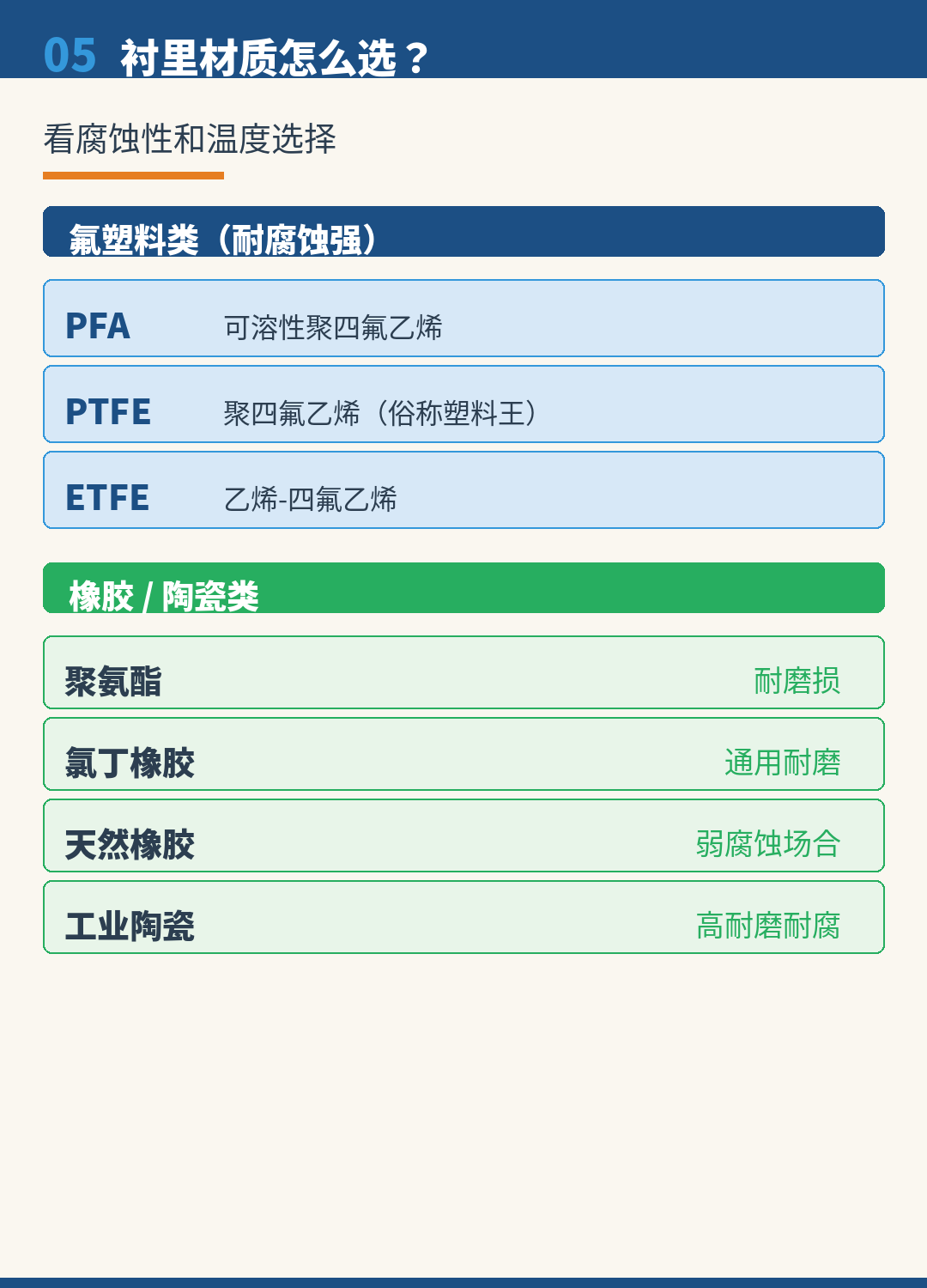

五、衬里材质怎么选

衬里是管道内壁的保护层，既要耐腐蚀，又要耐温度，还可能要耐磨。

常见的衬里材料分两大类：

●氟塑料类：PFA、PTFE（俗称"塑料王"）、ETFE，耐腐蚀性最强；

●橡胶/陶瓷类：聚氨酯、氯丁橡胶、天然橡胶、工业陶瓷，侧重耐磨损或一般场合。

选的时候一句话：介质腐蚀性越强、温度越高，越往氟塑料这边靠。

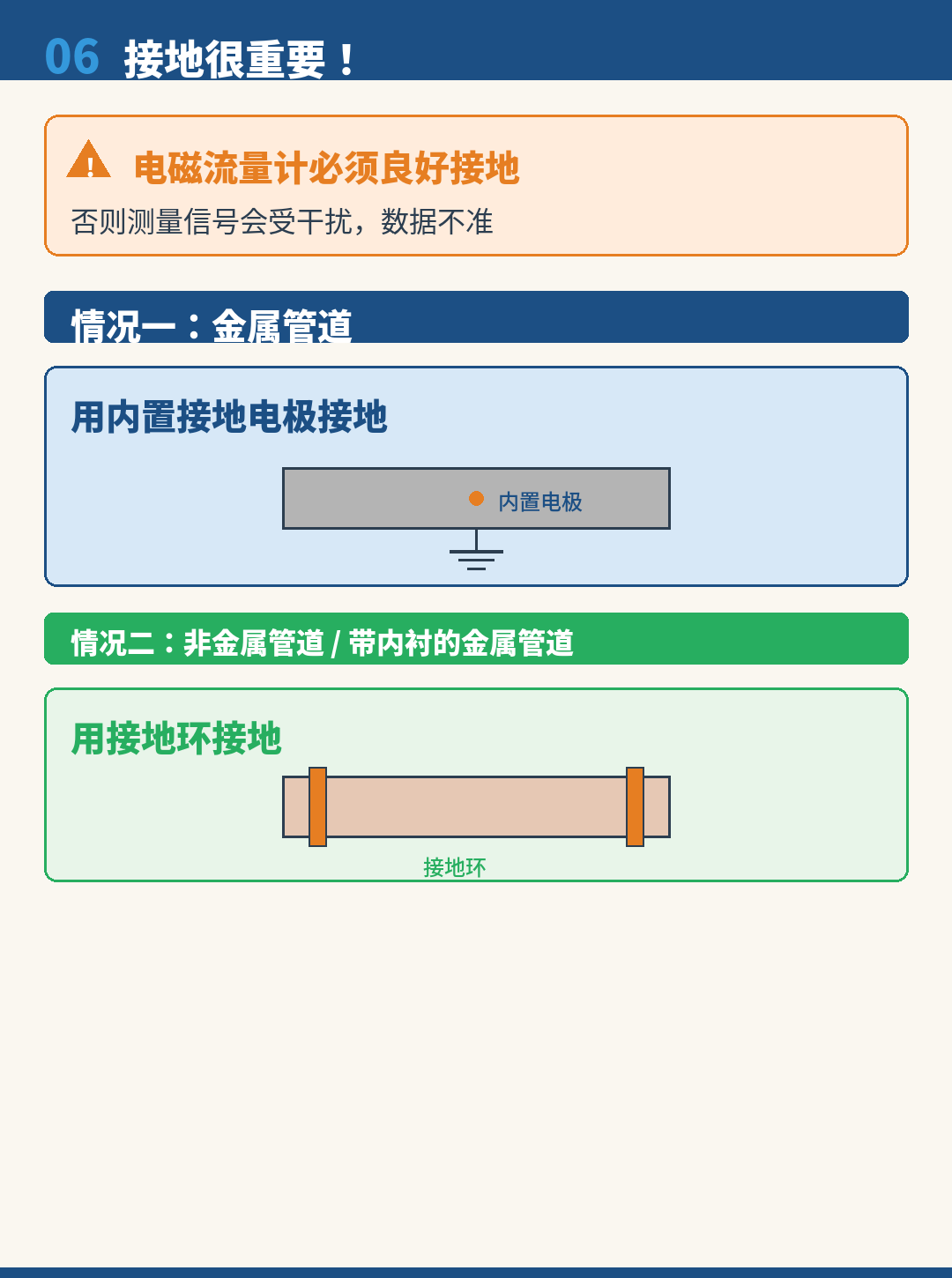

六、接地必须做好

电磁流量计是"靠微弱电压信号工作"的仪表，接地不良，信号就会被各种杂波干扰，数据飘忽不准。

两种典型接法

金属管道：用内置接地电极接地。

非金属管道，或带内衬的金属管道：用接地环接地。

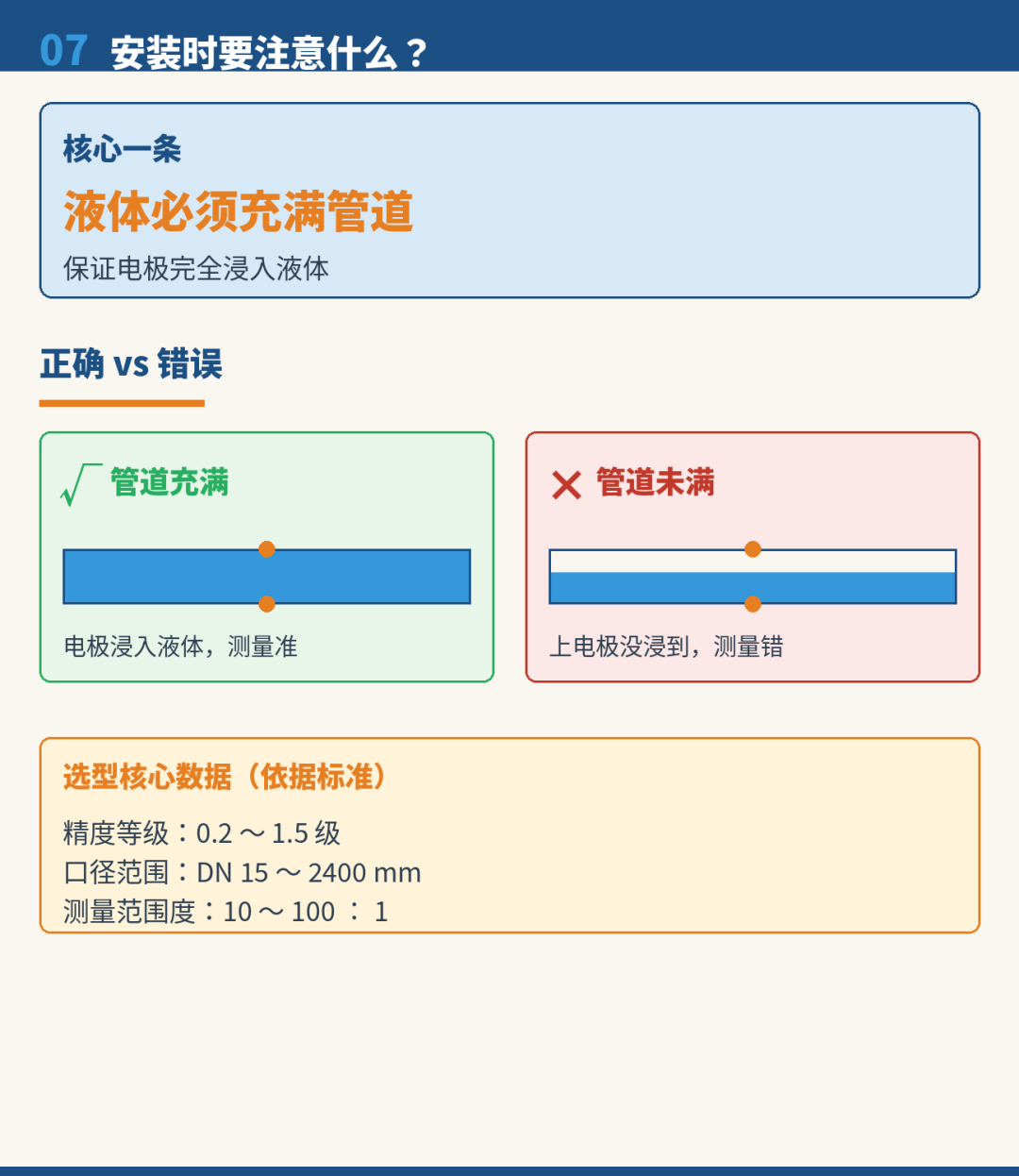

七、安装时的一条铁律

电磁流量计装上去能不能用，还有最后一个关键点——液体必须充满管道。

电极是从管道两侧伸进液体里采集电压的。如果管道没装满，比如水平管的顶部有气泡或者半空着，上面那个电极就没浸到液体，测出来的数据就是错的。

解决办法很简单：把流量计装在管道的低点或上升管段上，让液体自然充满。

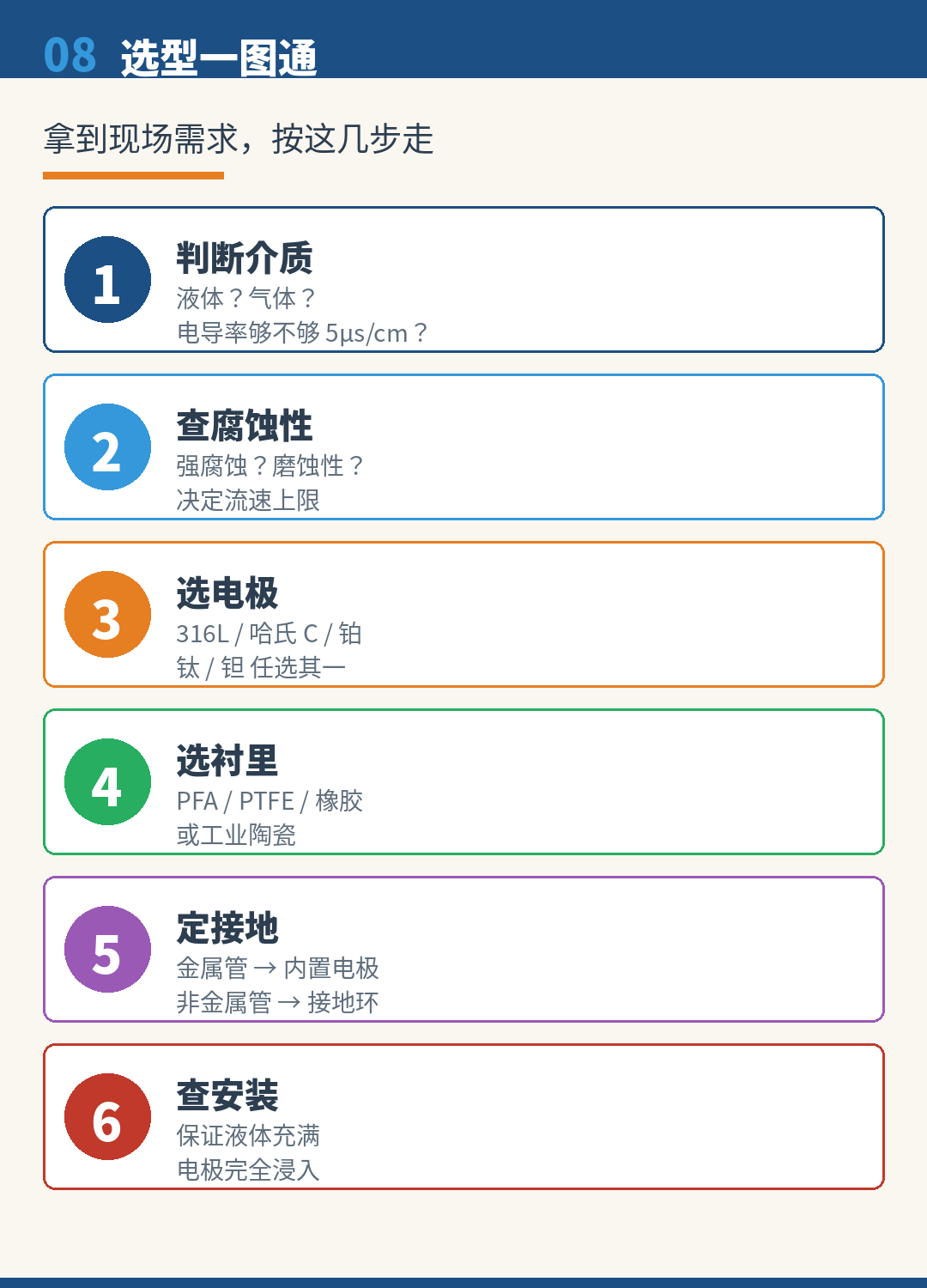

八、选型一图通

把上面这些要点串起来，就是一个完整的选型流程：

最后总结

① 电磁流量计只测导电液体（电导率 ≥ 5 μs/cm），气体和蒸汽别想着拿它测。

② 电极、衬里都要对照介质的腐蚀性来选，别图便宜。

③ 接地一定要做好，液体一定要充满管道——这两条没做到，参数再贵也白搭。

（本文内容依据《SH/T 3005—2016 石油化工自动化仪表选型设计规范》整理。）
