硫化应力开裂与 NACE 选材
硫化应力开裂与 NACE 选材
酸性工况下的金属材料抉择
MR0175 · MR0103 · ISO 15156 · ISO 17945
含硫化氢的酸性工况，是控制阀选材里最难缠的场景之一。NACE 是研究腐蚀及相关问题的技术学会，旗下影响最大、名气最大的标准是 MR0175——它由 NACE 于 1975 年颁布，全称为「用于油田设备的抗硫化应力裂纹金属材料」。在过程工业里，NACE 一度就等同于 MR0175；但 2003 年以后，情况变了。
先弄清：硫化应力开裂是什么 §6.8
大多数黑色金属，因热处理或冷加工产生的硬化，会变得对硫化应力裂纹（SSC）十分敏感。反过来，许多黑色金属也能通过热处理改善抗 SSC 能力。这一正一反，把硬度推到了选材的中心。

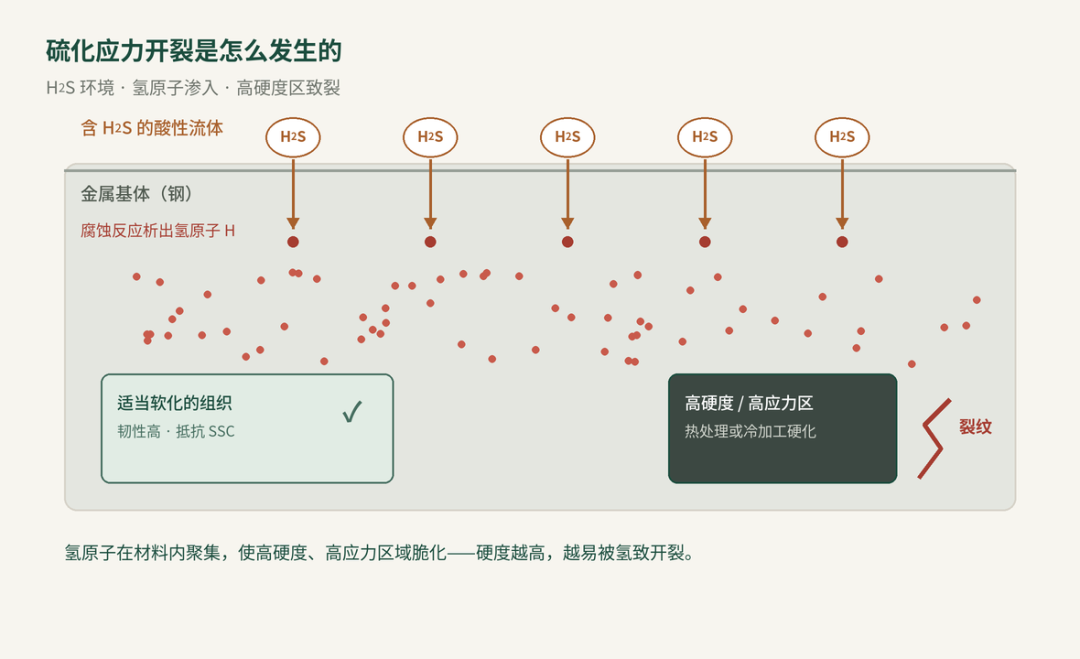

图 1 H₂S 环境下氢致开裂的机理
原理｜为什么硬度是命门
硫化氢腐蚀析出的氢原子渗入金属内部，在高硬度、高残余应力的区域聚集，使材料脆化、开裂。硬度越高的组织越脆、越存不住韧性，也就越容易被氢致开裂。所以抗 SSC 选材的第一性原理不是看牌号，而是看硬度——把硬度压在材料各自的天花板以下。
一条主干，2003 年分成两条线 §6.8
2003 年，MR0175 作了大幅修改，在硫化应力裂纹之外增加了氯化物应力腐蚀裂纹，并于年内重发为 NACE/ISO 联合文件，即 NACE MR0175 / ISO 15156。同年 4 月，NACE 还发布了面向炼化的新标准 MR0103——它只涉及硫化应力裂纹，许多方面与 2003 年前的 MR0175 相似，是炼化工业的「炼化版 NACE」。

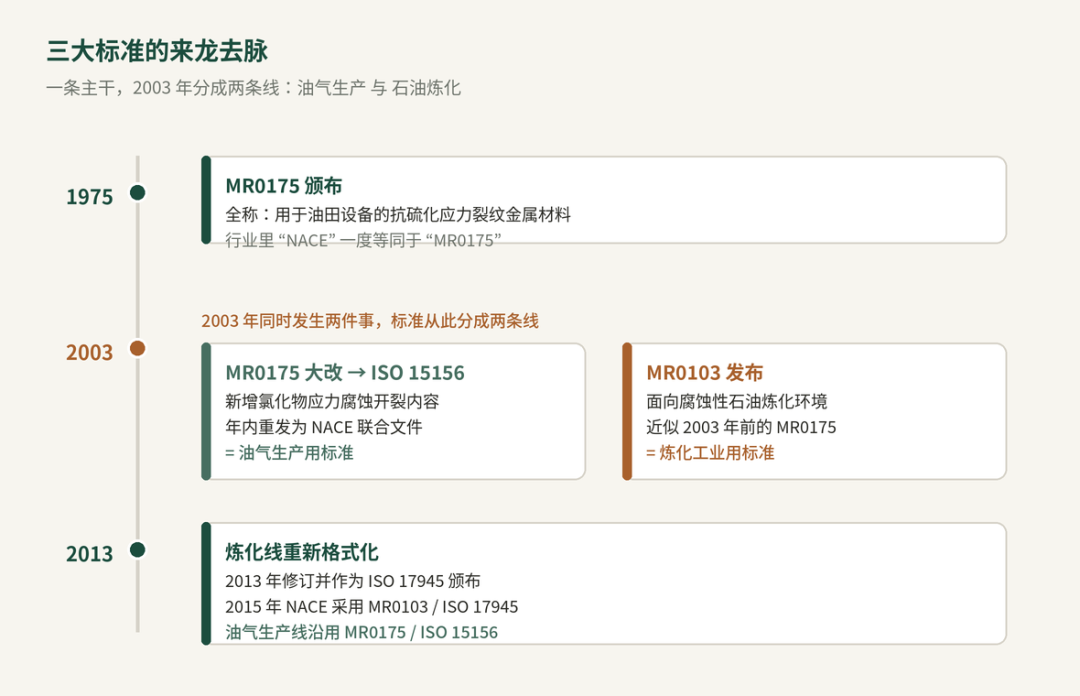

图 2 从 MR0175 到两条标准线的演变
到 2013 年，炼化线经修订重新格式化，作为 ISO 17945 颁布；2015 年 NACE 采用 MR0103 / ISO 17945。油气生产线则沿用 MR0175 / ISO 15156。两条线就此并行。
两条线，分别管哪儿 §6.8.2 / §6.8.3
MR0175 / ISO 15156 只适用于石油生产、钻井、采集、流动管道及涉 H₂S 碳氢服务的现场过程设备，不适用于炼化；MR0103 / ISO 17945 才是炼化环境的标准。更要紧的是法令效力：MR0175 的某些版本在美国部分州与地区被当作法令执行，而 MR0103 / ISO 17945 未被任何政府机构当作法令。

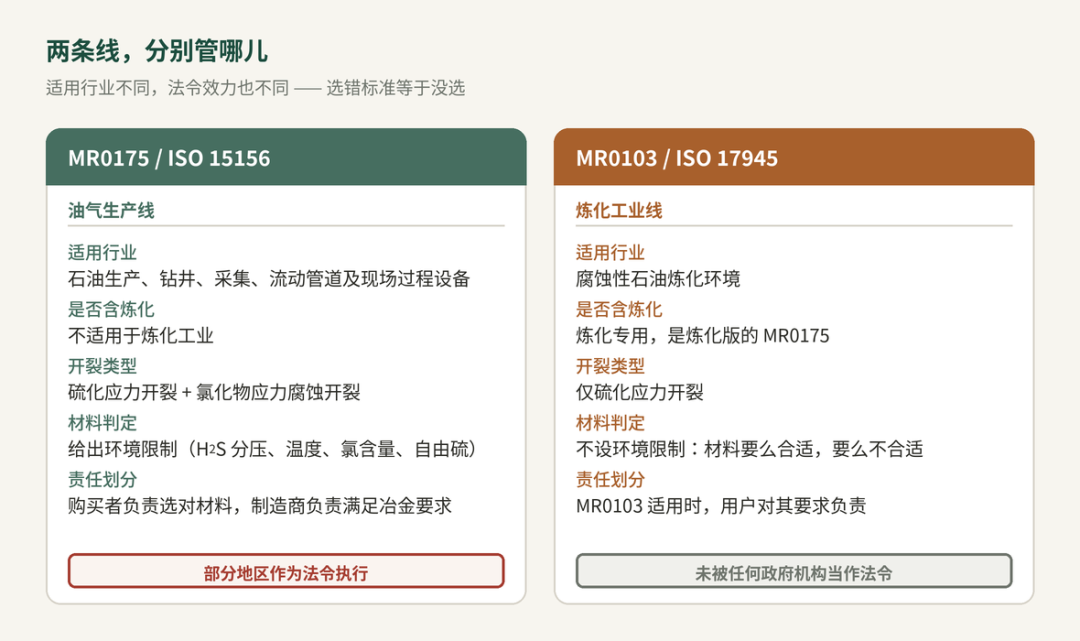

图 3 两大标准的适用行业与法令属性对照
两者在材料判定逻辑上也不同。MR0175 / ISO 15156 因把范围延伸到氯化物应力腐蚀，给抗腐蚀合金列出了环境限制——通常以 H₂S 分压、最高温度、氯含量（ppm）和是否存在自由硫来表述；316 不锈钢仍允许使用，但环境条件被严格约束。MR0103 则不设环境限制，材料要么合适、要么不合适。
具体怎么选：盯住硬度上限 §6.8.1
碳钢和低合金钢必须经适当热处理才能抗 SSC，硬度上限 HRC 22；奥氏体不锈钢在退火态最能抗 SSC，特定等级与条件下可放宽到 HRC 35；镍合金抗 SSC 性能最佳，部分沉淀硬化镍合金可用于硬度高达 HRC 40 的高强度场合。铜基合金虽天然抗 SSC，但出于一般腐蚀性考虑，未经购买者同意一般不作阀门关键部件。

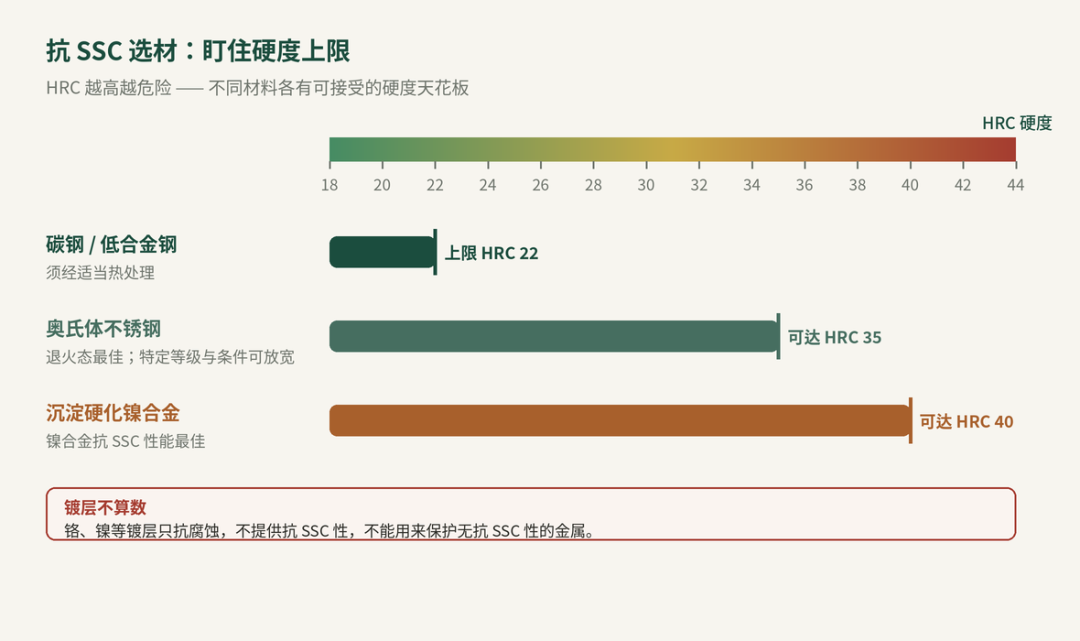

图 4 各类材料可接受的硬度天花板（HRC）
原理｜镀层为什么不算数
铬、镍及其它形式的镀层只提供抗腐蚀性，不提供抗 SSC 性。它们能在酸性工况里挡腐蚀，却不能用来「保护」一块本身不抗 SSC 的金属——氢照样渗进基体。换句话说，抗 SSC 是基体材料的本征属性，靠表面镀层补不回来。
最容易漏的两处：螺栓与焊接 §6.8.1 / §6.8.3
标准不允许在暴露场合使用 ASTM A193 B7 螺栓；改用抗 SSC 螺栓（如 B7M）时，有时必须降低原按 B7 设计的阀门等级。17-4PH H1150 DBL 螺栓的命运则随版本变化——下图说明了这层时代背景。

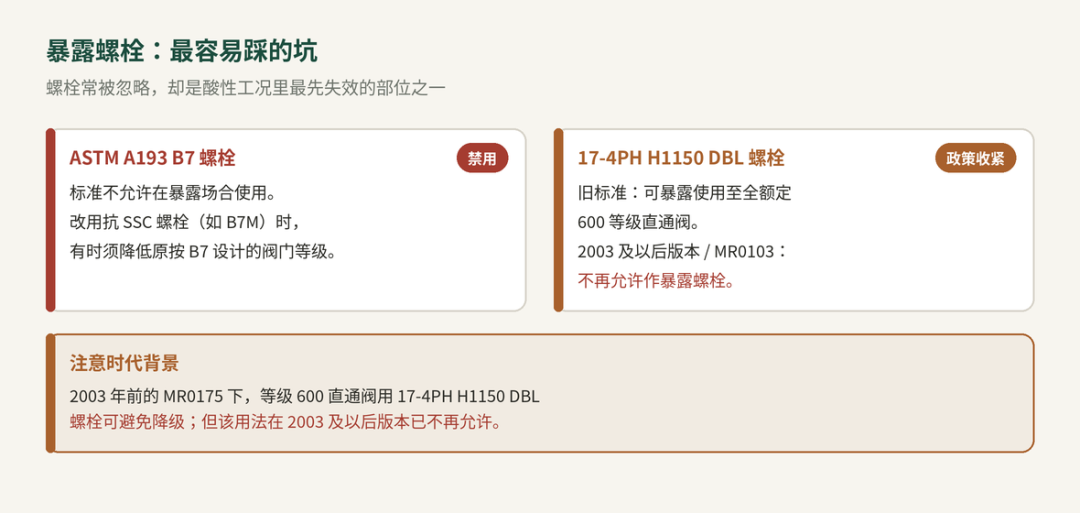

图 5 暴露螺栓选材随标准版本的变化
焊接同样关键。碳钢和低合金钢的焊补或装配焊接，须满足热影响区（HAZ）与焊接堆积物 HRC 22 的最大硬度要求，合金钢与碳钢焊后都需要热处理。MR0103 对碳钢焊接控制比 2002 版 MR0175 更严，要求按 NACE RP0472 执行，并在生产中对焊接堆积物做实际硬度测试；HAZ 硬度可通过焊后热处理（PWHT）或约束基材化学成分（如限制最大碳当量 CE）来控制。
延伸｜什么是通用 NACE
通用 NACE 是一种同时符合全部四种标准（MR0175-2002、MR0175-2003、MR0175 / ISO 15156 和 MR0103）的 WCC NACE 铸件。当工程上一时拿不准最终执行哪个版本时，它提供了一种一件通吃的稳妥选择。
小结
酸性工况选材，先定标准、再定材料、最后别漏掉螺栓和焊缝。定标准看行业：油气生产走 MR0175 / ISO 15156，炼化走 MR0103 / ISO 17945，两者不能混用，且前者在某些地区有法令效力。定材料的落点始终是硬度——把每种材料压在它各自的硬度天花板以下，镀层补不回基体的本征抗 SSC 性。最后回到那些容易被当成附件的部位：暴露螺栓要选对牌号、必要时接受阀门降级，焊缝要靠热处理或成分约束把硬度软化下来。选材这件事，判定权和判定责任都写得很清楚——把它当成贯穿设计与采购的一条主线，而不是最后补的一张材质表。
本文内容整理自《Fisher 控制阀手册》第六版 §6.8。
