管径选型与压降计算
使用图文教程
基于 CoolProp 物性库 + fluids 流体力学库 · 海客登州
一句话简介 输入流量、管径和工况,工具自动调用物性库取得流体密度和黏度,算出流速、雷诺数、摩擦系数,以及直管 + 管件的总压降,并给出流速是否合理的选型建议。适用于工艺设计(P&ID 开发)阶段的管径选型与水力计算。 |
管径选型是工艺设计的基础工作:管径选小了流速高、压降大、能耗高甚至冲蚀;选大了又浪费投资。传统做法要查物性手册、查摩擦系数图(莫迪图)、查管件当量长度表,再手工迭代,繁琐易错。这个工具把整条计算链自动化。
▪物性自动获取:选流体 + 填温度压力,自动计算得到密度、黏度,无需查表。
▪三套管标:支持 ASME B36.10(碳钢 Sch 系列)、GB/T 3091 焊接钢管、GB/T 8163 无缝钢管,自动给出真实内径。
▪完整水力计算:流速、雷诺数、流态(层流/湍流)、摩擦系数、直管压降、管件局部损失、总压降、每百米压降。
▪管件局部损失:内置 12 种常用管件 / 阀门的标准阻力系数(Crane TP-410),可增减数量。
▪流速选型建议:按液体 / 气体 / 蒸汽给出推荐流速区间,自动判断当前管径是否合适。

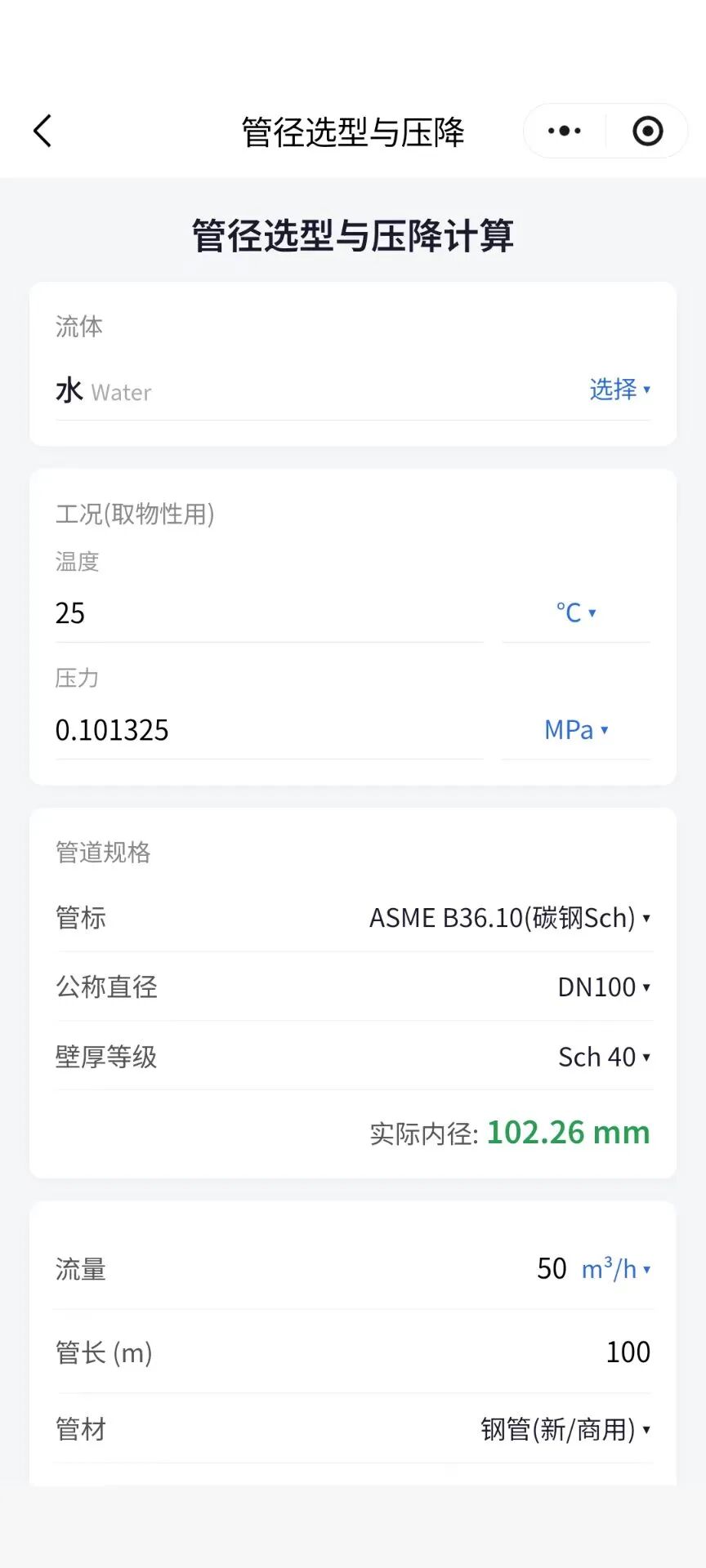

图1:管径压降计算器主界面
工具内部的计算链如下,理解它有助于解读结果:
▪第一步:由流体 + 温度 + 压力,经 CoolProp 得到密度 ρ 和动力黏度 μ。
▪第二步:由流量和管道内径算出流速 v,再算雷诺数 Re = ρvD/μ,判断层流(Re<2040)或湍流。
▪第三步:由雷诺数和管壁相对粗糙度,算出达西摩擦系数 fd(即莫迪图所表达的关系)。
▪第四步:直管压降按达西公式由 fd、管长、流速算出;管件局部损失按各自阻力系数 K 累加。两者相加即总压降。
数据来源 物性数据来自 CoolProp 物性库;摩擦系数与管件阻力系数来自 fluids 流体力学库(采用 Crane TP-410 等公认工程方法)。所有计算在云端完成。 |
以"25℃ 的水、流量 50 m³/h、走 DN100 碳钢管(Sch40)、管长 100 米"为例:
1.流体保持默认"水"(如需更换,点流体行右侧"选择")。
2.工况填温度 25℃、压力 0.101325 MPa(默认值即此)。
3.管道规格:管标选"ASME B36.10",公称直径选 DN100,壁厚等级选 Sch40。下方会实时显示实际内径 102.26 mm。
4.流量填 50,单位选 m³/h;管长填 100;管材选"钢管(新/商用)"。
5.介质类型选"液体"(用于流速判定)。
6.点"计算"。结果显示总压降约 25.96 kPa,流速 1.69 m/s,提示"流速合适"。

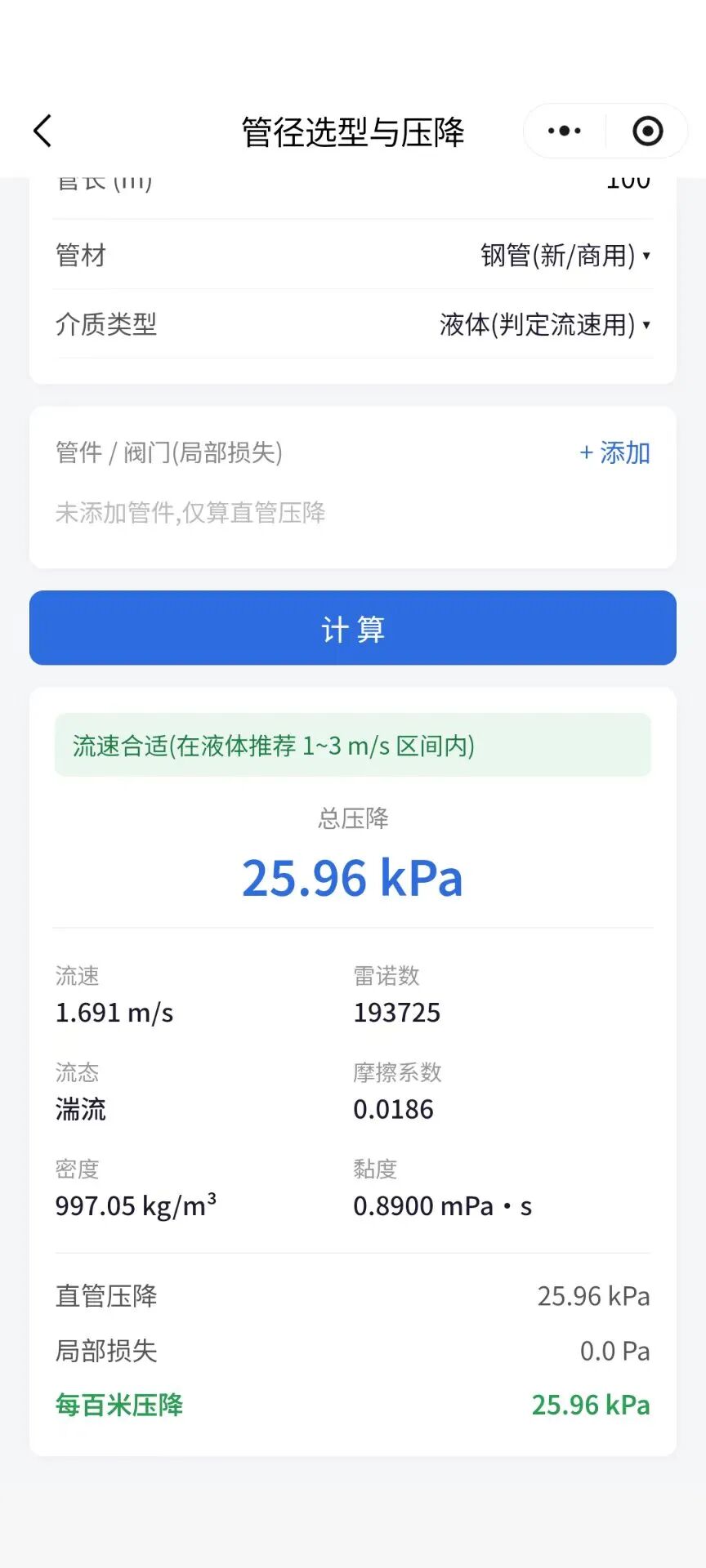

图2:计算结果界面(流速判定 + 各项参数)
压降计算用的是管道的真实内径,而内径取决于管标和壁厚。工具提供三套管标:
管标 | 内径如何确定 |
| |
ASME B36.10 | 选 DN + Sch 等级(10/40/80/160),自动查得真实内径 |
| |
GB/T 3091 焊接钢管 | 选 DN 即可,壁厚按普通系列固定,直接得内径 |
| |
GB/T 8163 无缝钢管 | 选 DN(定外径)+ 选壁厚,内径 = 外径 − 2×壁厚 |
| |
| 为什么强调"真实内径" 同一个 DN100,Sch40 内径约 102.3 mm、Sch80 约 97.2 mm,相差 5 mm,算出的压降可差一成以上。所以选型必须基于真实内径,而不能用公称直径(DN)直接当内径。工具已自动处理,选好管标和壁厚后下方会显示实际内径。 | ||
管路上的弯头、三通、阀门会产生局部阻力。点管件区右上角"+添加",选择管件类型,可调整数量,工具按各自的阻力系数 K 累加计算局部损失。内置的 12 种管件及其参考 K 值(以 DN100 为例)如下:
管件 / 阀门 | 参考 K 值 | 说明 |
| |
90°弯头(标准) | 0.23 | R/D≈1.5 标准弯头 |
| |
90°弯头(长半径) | 0.21 | R/D≈3,阻力略小 |
| |
45°弯头 | 0.16 |
| ||
三通(直通) | 0.37 | 流体直行通过 |
| |
三通(支通) | 1.12 | 流体转向支管,阻力大 |
| |
闸阀(全开) | 0.13 | 全开阻力很小 |
| |
球阀(全开) | 0.05 | 全开几乎无阻力 |
| |
截止阀 | 5.51 | 阻力很大,慎用于长输 |
| |
止回阀 | 1.62 | 旋启式 |
| |
蝶阀 | 0.73 |
| ||
管道入口 | 0.57 | 由容器进入管道 |
| |
管道出口 | 1.00 | 由管道进入容器 |
| |
| K 值随管径变化 上表 K 值以 DN100 为例,实际计算时工具会按你所选的真实内径和摩擦系数动态计算,不同管径下数值会有差异。截止阀的阻力远大于闸阀 / 球阀,长距离输送管线应优先选用闸阀或球阀。 | |||
为方便工程使用,各输入量都支持常用工程单位,工具内部自动换算:
▪温度:℃ 或 K。
▪压力:Pa / kPa / bar / MPa。注意这里的工况压力是用于取物性(密度、黏度),不是压降结果。
▪流量:体积流量 m³/h,或质量流量 kg/h(质量流量会自动用密度换算)。
管长按米(m)输入。计算结果中,总压降是该管长下的全部压降,"每百米压降"则换算为每 100 米的直管压降,便于不同管长之间比较。
算出流速后,工具会对照所选介质类型的推荐流速区间,给出选型提示。推荐区间采用行业通用经验值:
介质类型 | 推荐流速区间 | 说明 |
液体 | 1 ~ 3 m/s | 经济流速;泵吸入管宜更低 |
气体 | 10 ~ 20 m/s | |
蒸汽 | 20 ~ 40 m/s | 过热蒸汽可更高 |
判定结果分三种:流速在区间内提示"合适";低于区间提示"偏低、管径偏大,可考虑选小一档";高于区间提示"偏高、压损大/易冲蚀,可考虑选大一档"。据此可快速判断所选管径是否合理,反复调整 DN 即可完成选型。
结果项 | 含义 |
流速 | 流体在管内的平均流速,选型核心指标 |
雷诺数 | 判断流态的无量纲数,Re<2040 为层流 |
流态 | 层流 / 过渡流 / 湍流,工业管流多为湍流 |
摩擦系数 | 达西摩擦系数 fd,由 Re 和粗糙度决定 |
密度 / 黏度 | 由 CoolProp 算得的流体物性 |
直管压降 | 不含管件的纯直管沿程压降 |
局部损失 | 所有管件 / 阀门的局部阻力压降之和 |
总压降 | 直管压降 + 局部损失,管路实际总压降 |
每百米压降 | 直管压降换算到每 100 米,便于比较 |
如果没有添加任何管件,局部损失为 0,总压降就等于直管压降。添加弯头、阀门等管件后,总压降 = 直管压降 + 局部损失,会大于直管压降。
按你的设计依据选。国内工程多用 GB,引进装置或国际项目常用 ASME。两者外径接近但壁厚系列不同,内径有差异,务必选对以保证压降准确。
已知体积流量(如 m³/h)选体积流量;已知质量流量(如 kg/h,常见于蒸汽、气体)选质量流量,工具会自动用密度换算。两者算出的结果一致。
是的,推荐流速区间是行业通用经验值,实际选型还需结合具体工艺、介质特性(腐蚀性、含固量)、噪声、经济性等综合判断。工具给出的是快速参考,帮助缩小选型范围。
