调节阀的闪蒸与气蚀
Fisher《控制阀手册》第六版 · 第五章
闪蒸与气蚀
同一个起点，为什么一个治不了、一个能治
液体阀选型里最容易把人绕进去的一对概念，就是闪蒸和气蚀。它们起点相同——都是液体在阀内被加速、局部压力跌破蒸汽压力、气泡冒出来；可结局完全不同：一个无论换什么阀都防不住，另一个却有三条成熟的治法。分清楚它们，从一张压力剖面图开始。
一、缩流断面：压力为什么会探底
IEC 液体口径计算算的是阻塞流压降 ∆Pchoked。如果按系统条件 P1、P2 算出的实际压降大于 ∆Pchoked，就可能出现闪蒸或气蚀，并对阀门或相邻管道造成结构性损坏。要选对阀，先得看清阀内到底发生了什么。
液体通过阀座口这类最大缩径处时，流束会收缩，最小横断面出现在缩径下游一点，叫缩流断面。为维持稳定流动，缩流断面处流速最大——动能升高的代价是压力（势能）大幅跌落。再往下游流束扩张、流速下降、压力回升，但回不到上游水平，这段回不来的压差 ∆P 就是阀耗散掉的能量。

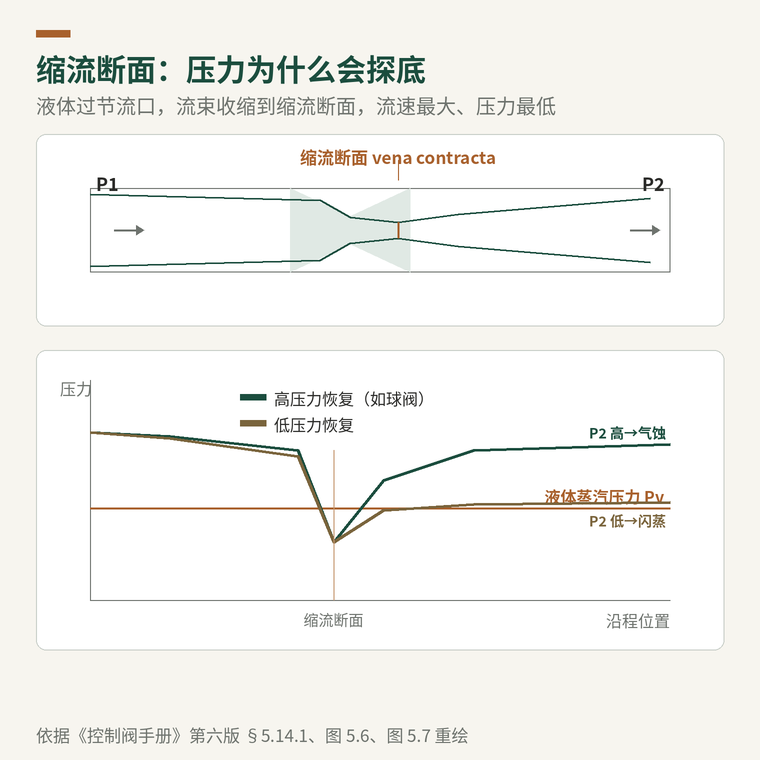

图 1 缩流断面与高/低恢复阀的压力剖面（依据 §5.14.1、图 5.6、图 5.7 重绘）
关键就在缩流断面这个最低点。一旦它跌破液体蒸汽压力 Pv，气泡就在流束中形成，并随压力进一步下探而大量产生。注意：到这一步，闪蒸和气蚀还没分家，但破坏的可能性已经存在。岔路出现在下游——要看出口压力 P2 和 Pv 谁高谁低。
《控制阀手册》第六版 §5.14.1
二、两条岔路：闪蒸还是气蚀
如果阀出口压力 P2 仍低于蒸汽压力 Pv，气泡留在下游不破裂，这是闪蒸；如果下游压力恢复到把出口压力抬回 Pv 以上，气泡向内爆破，这是气蚀。蒸汽气泡破裂释放能量，发出类似砂石流过阀门的声音，在固体表面附近爆破时会逐点撕裂材料。

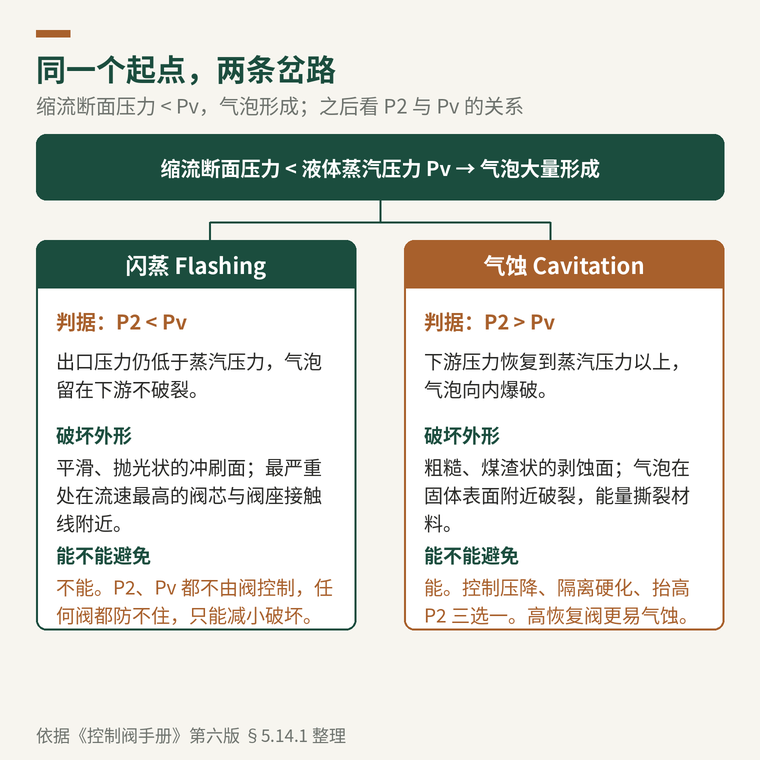

图 2 从缩流断面气泡到两种结局的判据（依据 §5.14.1 整理）
一个推论值得记住：高压力恢复阀（如球阀）更容易气蚀，因为它下游压力恢复得多，缩流断面那口气泡更可能在 Pv 之上爆破。低恢复阀则更可能停在闪蒸区。
现场判别甚至不需要算——看破坏面的样子就行。闪蒸是液滴持续同向冲刷，留下平滑、抛光的表面，最严重处在流速最高的阀芯与阀座接触线附近；气蚀是气泡逐点爆破，留下粗糙、煤渣状的剥蚀面。

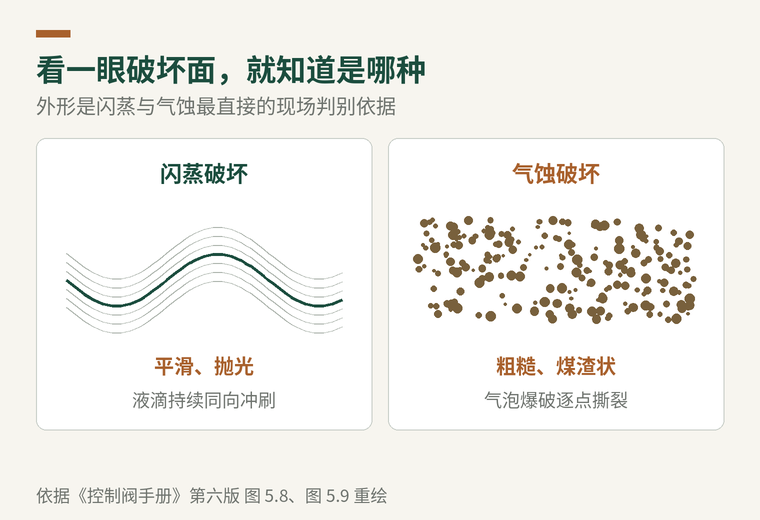

图 3 两种破坏外形对照（依据图 5.8、图 5.9 重绘）
三、闪蒸：防不住，只能减小破坏
这是闪蒸最反直觉的地方。闪蒸的条件是 P2 < Pv，而 P2 是下游过程和管道决定的、Pv 是流体和工作温度决定的——两个变量都不归阀门管。结论很硬：任何阀都防不住闪蒸，能做的只是选合适的几何形状和材料，把冲刷破坏降到最低。

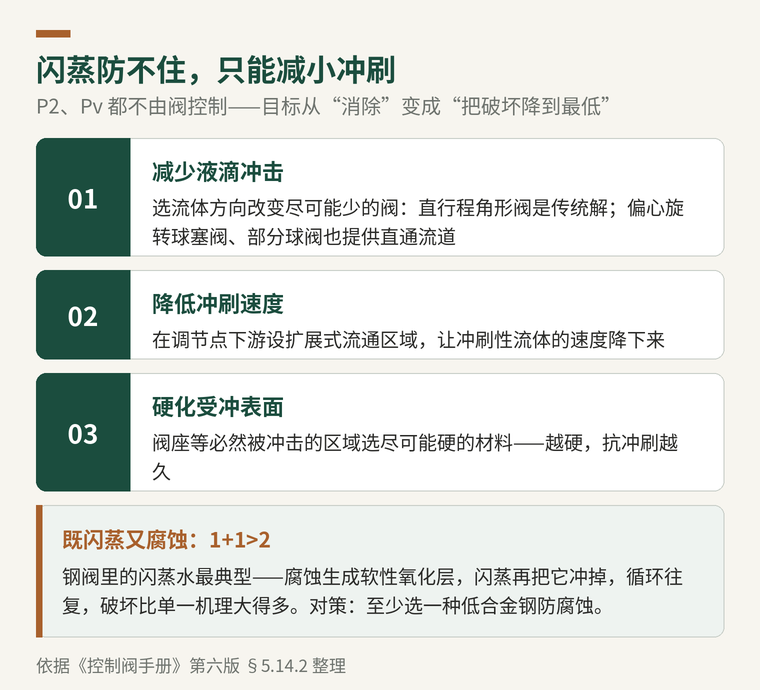

图 4 闪蒸工况的三个减损方向（依据 §5.14.2 整理）
工程视角 既闪蒸又腐蚀时（§5.14.2）
钢阀里的闪蒸水是个典型陷阱：水让钢腐蚀、生成软性氧化层，闪蒸再把这层氧化物冲掉，露出新鲜金属继续腐蚀——腐蚀和冲刷彼此加速。
这种叠加破坏比任一机理单独作用都严重，对策是至少选一种低合金钢来挡住腐蚀这一环。
四、气蚀：能治，三种思路
气蚀的条件是缩流断面压力 < Pv 且 P2 > Pv。和闪蒸不同，这里有可操作的着力点，手册给了三条路。

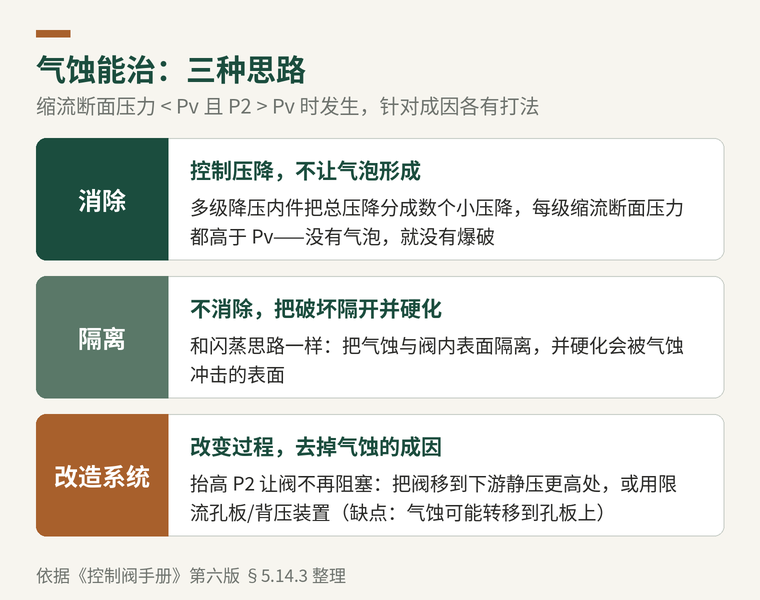

图 5 气蚀的三种处理思路（依据 §5.14.3 整理）
第一条最根本——消除。用多级降压内件把通过阀门的总压降拆成几个小压降，让每一级缩流断面的压力都保持在 Pv 之上，气泡根本不生成，自然没有后续爆破。下面这张原理图把单级和多级放在一起看，差别一目了然。

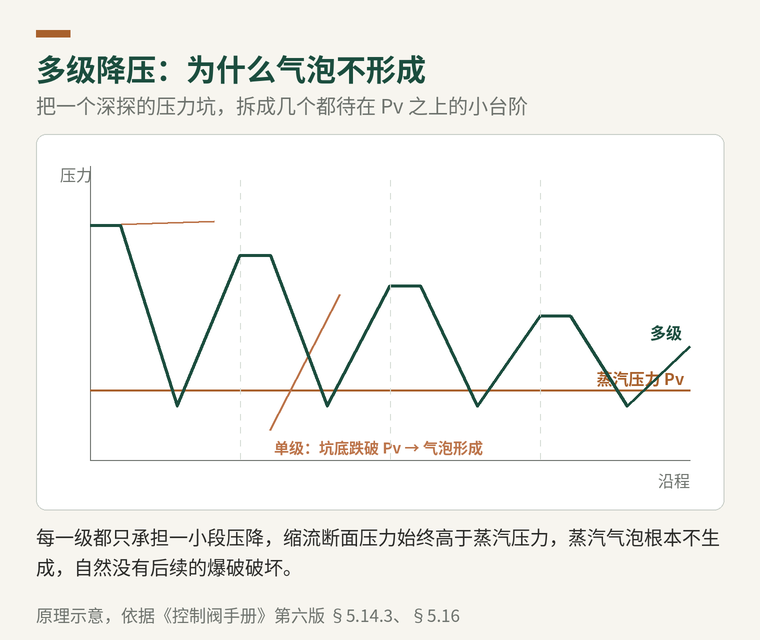

图 6 单级深探 vs 多级阶梯降压（原理示意，依据 §5.14.3、§5.16）
第二条是隔离：不强求消除，把气蚀与阀内表面隔离开，并硬化会被冲击的表面，思路和闪蒸一样。第三条是改造系统：抬高 P2 让阀不再阻塞——把阀移到下游静压更高的位置，或加限流孔板、背压装置。后者有个副作用值得记一笔：气蚀可能从阀门转移到孔板上。
《控制阀手册》第六版 §5.14.3
五、顺带说降噪：与气蚀同源
值得注意的流体动力噪音通常和气蚀相伴——传统描述就是石子在管道里流的声音。所以治气蚀的多级降压内件，往往同时也是降噪内件。在不向大气排空的闭环系统里，过程噪音要靠声源处理或途径处理来控制，声源处理（防止或减低噪音本身）只要经济技术可行就是首选。

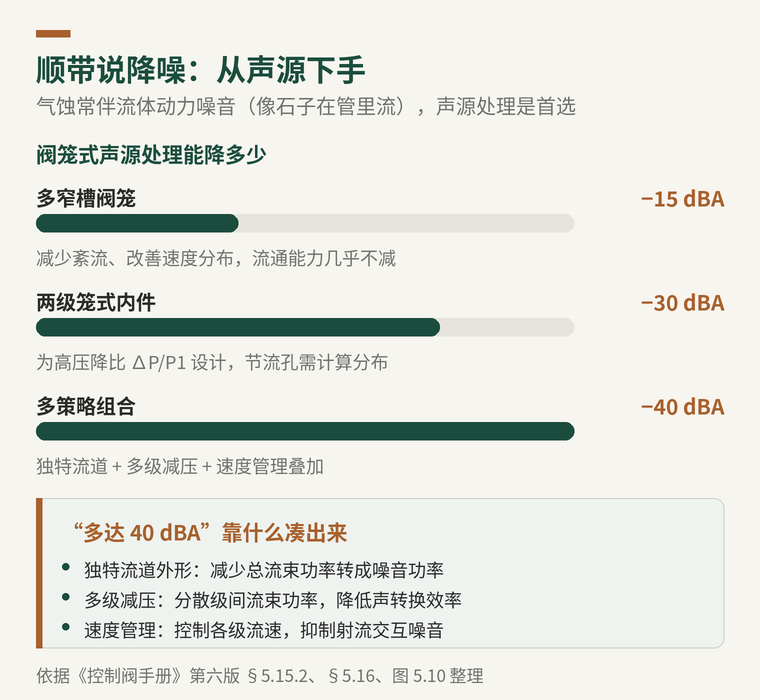

图 7 阀笼式声源处理的降噪量级（依据 §5.15.2、§5.16、图 5.10 整理）
从开许多平行窄槽的阀笼（减 15–20 dBA，流通能力几乎不损），到为高压降比设计的两级笼式内件（减 30 dBA），再到独特流道、多级减压、速度管理多策略叠加（减多达 40 dBA）——降噪和防气蚀在内件设计上其实是一件事的两面。
小结
选液体阀遇到压降偏大时，先判方向：算出实际压降是否超过阻塞流压降，再看 P2 与 Pv 的关系——P2 低于 Pv 是闪蒸，认命减损，盯几何形状、流速和材料硬度，碰上腐蚀性介质还要加一道防腐;P2 高于 Pv 是气蚀，首选多级降压把压力坑填平，否则就隔离硬化或抬高 P2。高恢复阀天生易气蚀，这一条在选阀型时就该想到。最后，气蚀工况几乎都伴噪音问题，多级内件一举两得，不必当成两个独立需求去对待。
本文内容依据 Fisher《控制阀手册》第六版（2023 年 8 月）第五章 §5.14–§5.16 整理，图 1–图 7 为依据原文重绘。
