调节阀选型通俗读本
SH/T 3005—2016 · 第 10.1、10.2 节
调节阀选型通俗读本
认识与分类 · 流量特性 / 口径 / 噪声泄漏 · 本体部件 / 执行机构 / 自力式
第一篇（上） 认识调节阀 · 通用要求 · 结构形式选择
一 调节阀是什么？
调节阀是控制回路里的执行部件。控制系统（比如 DCS）算出阀门该开多大、关多少，最后都靠调节阀改变开度来执行，把压力、温度、液位、流量稳住在目标值上。

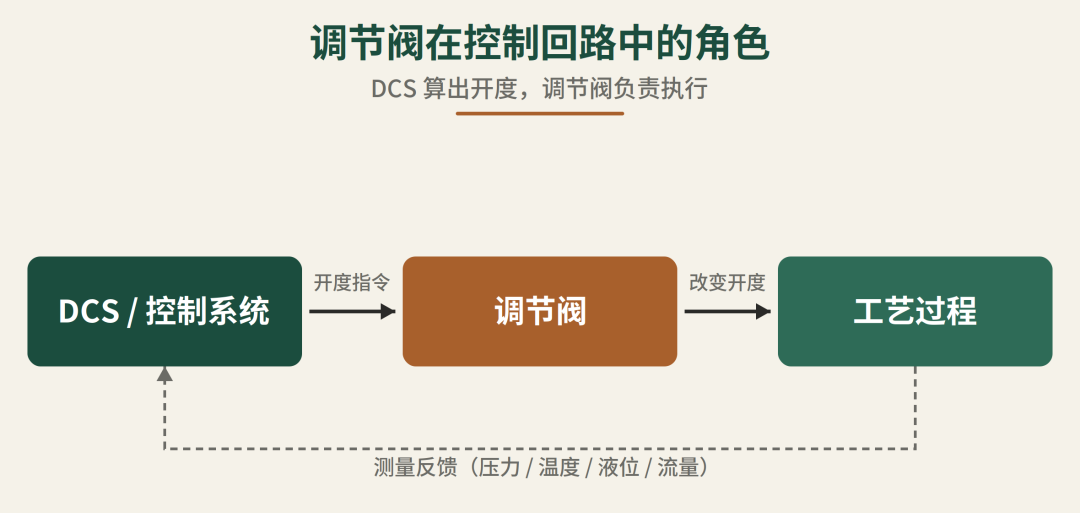

图1 调节阀在控制回路中的角色
二 选调节阀，先记住这些通用要求
不管选哪种调节阀，规范在通用要求一节（10.1.1）里都列了四条必须满足的基本要求，见下图：

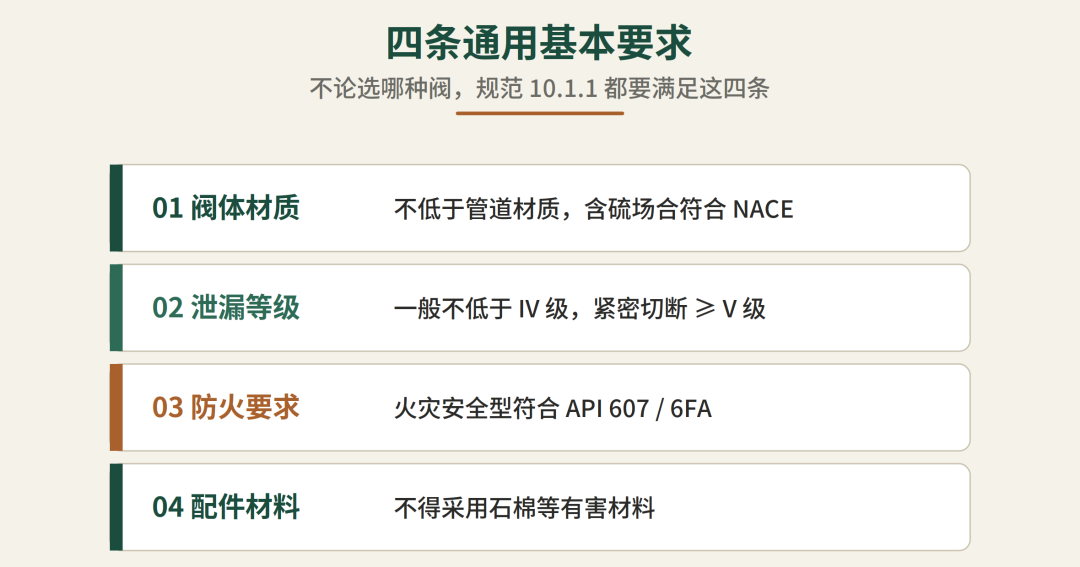

图2 四条通用基本要求
这里说明一下：火灾安全型（fire-safe）指的是万一着火，阀门烧过之后仍能保持基本密封；配件不许用石棉，是因为石棉有害健康、早就被淘汰了。
原理 为什么阀体材质要“等于或高于”管道，还要符合 NACE？ 调节阀是装在管线上的一个“断点”，整条管道的耐压、耐腐蚀能力，会被这条线上最弱的一环卡住。如果阀的材质比管道差，那它就成了整条管线的短板——管子没事，阀先被腐蚀穿或被压坏，照样泄漏出事。所以规范要求阀体材质不能低于管道，本质是“不许让阀拖后腿”。 至于 NACE（MR0103/MR0175），针对的是含硫化氢的酸性介质。硫化氢会让高硬度的钢材发生“硫化物应力开裂”——材料表面看着好好的，内部却会突然脆裂，几乎没有征兆。NACE 标准限定了材料硬度和成分，就是为了堵住这种突发性脆断。石化装置含硫场合多，这一条是保命的。 |
原理 为什么泄漏一般选 IV 级，紧密切断才上 V 级、防火要 API 607？ 泄漏等级是给“关到底时还允许漏多少”定的标尺，级别越高漏得越少、但阀也越贵越难做。多数调节回路的任务是“调流量”而非“彻底切断”，关闭时漏一点点不影响工艺，选 IV 级最经济实用。可一旦这个阀还兼着“紧密切断（TSO）”或参与安全联锁，那一点点泄漏都可能酿成事故，就必须上 V 级或更高，把泄漏压到极低。 防火要 API 607 / 6FA，针对的是火灾这种极端工况：普通阀的密封件遇火会烧毁、阀门彻底失封。火灾安全型阀在密封被烧坏后，还有金属对金属的副密封顶上，保证“烧过之后仍能基本关断”，给应急处置争取时间。这两条都是按“最坏情况”反推出来的要求。 |
三 调节阀怎么分类？怎么选结构？
规范在分类与结构形式选择一节（10.1.2）里，按结构形式和应用把调节阀分成五大类：直行程调节阀、角行程调节阀、特殊调节阀、防喘振调节阀、蒸汽减温减压器。下面把每一类的特点和适用场合逐个说一下。

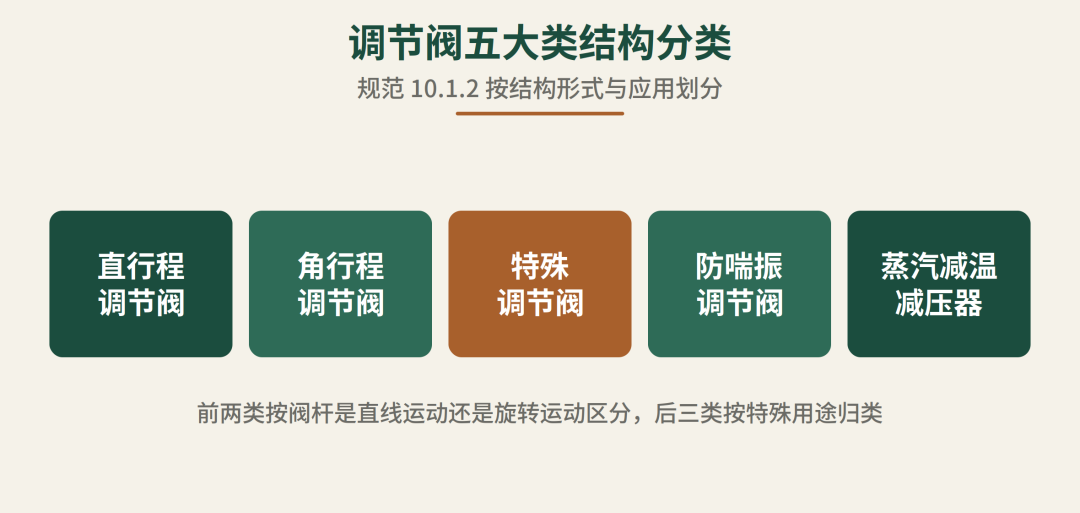

图3 调节阀五大类结构分类
（一）直行程调节阀 —— 球形阀 Globe
阀杆做上下直线运动的一类，最常见。包括直通单座、直通双座、套筒、角形、三通五种：
· 直通单座阀：泄漏量小、适合阀前后差压较小的场合；不适合高黏度、悬浮液、含固体颗粒的介质。小口径的也能用于差压较大的场合。
· 直通双座阀：适合对泄漏要求不严、但阀前后差压较大的场合；同样不适合高黏度、悬浮液、含颗粒介质。
原理 为什么单座泄漏小却扛不住大差压，双座反过来？ 差别全在密封面的数量上。单座阀只有一个阀芯、一个密封面，关闭时只有这一处贴合，所以能压得很严、泄漏量小；但代价是介质压力全压在这一个阀芯上，差压一大，这股不平衡力就把阀芯顶得关不严、甚至推不动。 双座阀有上下两个阀芯，介质对两个阀芯的推力方向相反、互相抵消，不平衡力小，所以能扛大差压、执行机构也能小一号。但两个密封面很难同时严丝合缝地贴合，所以泄漏量天生大一些。一句话：单座拿“抗差压能力”换密封，双座拿“密封”换抗差压。 |
· 套筒阀：适合差压较大、介质有闪蒸或气蚀、且不含固体颗粒的场合。
· 角形阀：适合高差压、高黏度、含悬浮颗粒（必要时可接冲洗液）、汽-液两相流、易闪蒸的场合；高压角形阀用于高静压高差压。
· 三通阀：多用于换热器旁通温度调节，分流型与合流型的区别见下图。

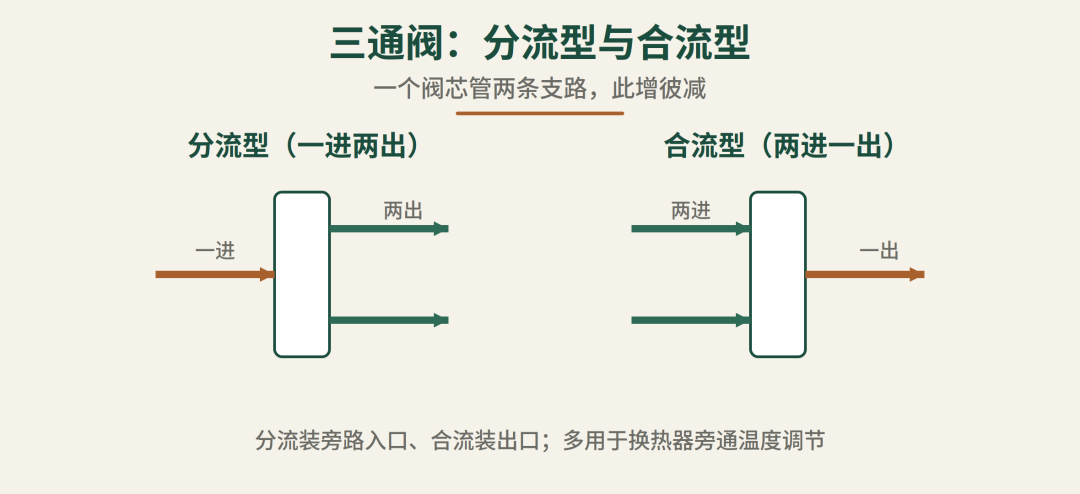

图4 三通阀：分流型与合流型
原理 为什么一个三通阀就能做换热器的旁通温度调节？ 换热器调温的本质，是“让多少介质去换热、多少介质走旁路绕过去”——两路一掺，出口温度就调出来了。三通阀正好有三个口，一个阀芯同时管着两条支路：阀芯移到一头，去换热器的多、走旁路的少，出口就热；移到另一头则反过来。它把本来要两个阀才能干的分配合并到一个阀里完成，既省了一套执行机构，又保证两路流量严格此增彼减、总量基本不变。 |
（二）角行程调节阀 —— 旋转型 Rotary
阀芯做旋转运动的一类，流通能力大、适合脏介质。包括偏心旋转阀、V 球阀、蝶阀三种：
原理 为什么旋转型偏偏适合脏介质、流通能力还大？ 这正好是它和球形阀的分水岭。球形阀里流体要拐好几个弯、绕过阀芯，流道又窄又曲折，黏稠介质和颗粒走到这些拐角缝隙里就容易积存、堵塞。旋转型不一样：阀芯一转就让开，流道基本是直通的，颗粒、纤维、浆料能顺流而过，自己还有点“自清扫”的意思。流道顺、阻力小，同样口径下能过的流量自然更大。 |
· 偏心旋转阀：适合高黏度、含固体颗粒、高差压、流通能力大、可调比要求大和需要紧密关闭的场合，尤其适合高黏度又含颗粒的浆料。
· V 球阀：适合高黏度、含固体颗粒或纤维、需要紧密关闭的场合，同样特别适合高黏度含颗粒的浆料。
· 蝶阀：适合口径 DN≥150、压力等级≤CL900、大流量、低差压、含悬浮颗粒、且对流量特性要求不严格的场合。

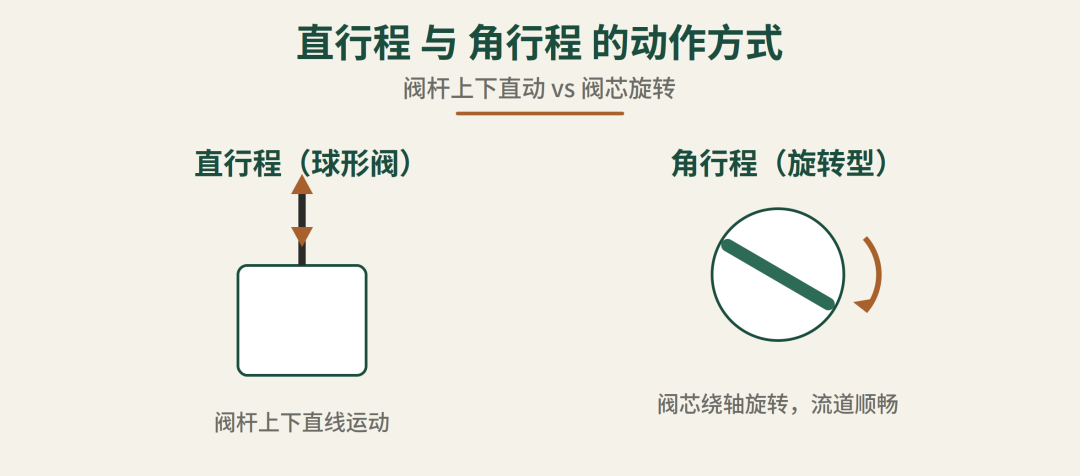

图5 直行程与角行程的动作方式对比
（三）特殊调节阀
针对特殊工况设计的一类。碰到强腐蚀、高黏度、剧毒、深冷、强噪声这些不好处理的介质，按下图找对应的阀型选就行：

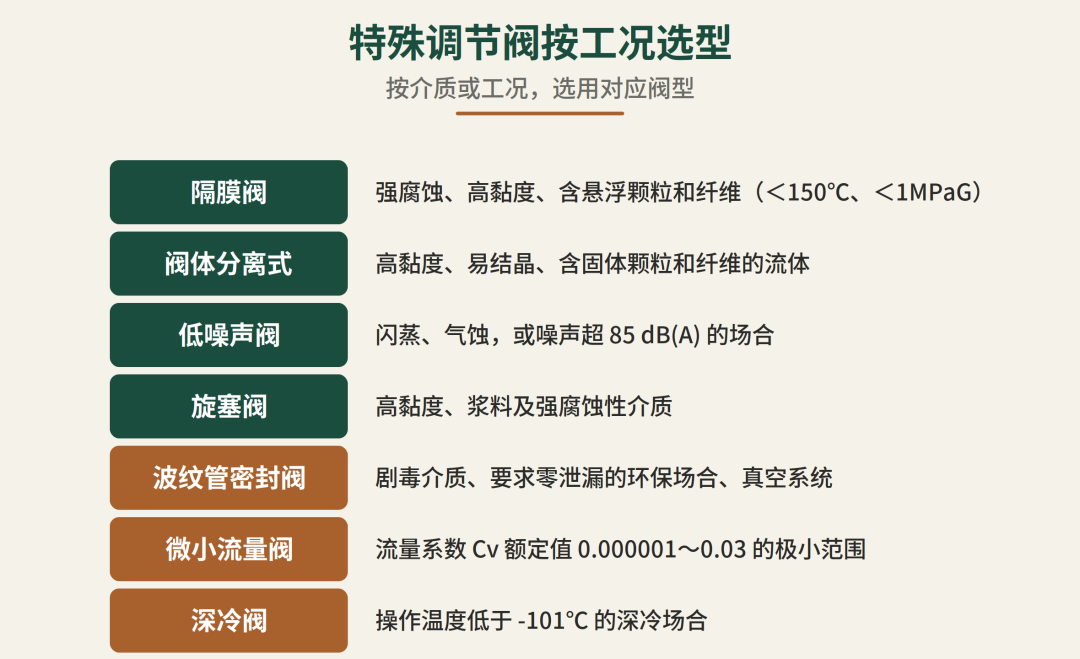

图6 特殊调节阀按工况选型
（四）防喘振调节阀
专门用在压缩机的防喘振控制上，核心要求是开得快、关得慢，并且要选用线性流量特性、能跟踪微小信号，如下图：

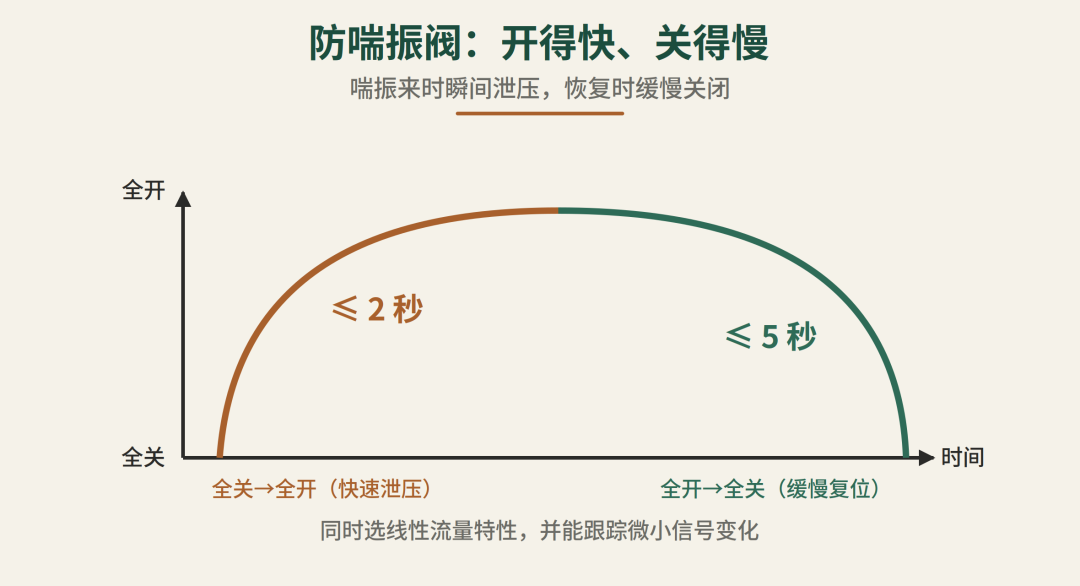

图7 防喘振阀：开得快、关得慢
原理 为什么非要“开得快、关得慢”？ 喘振是压缩机的“急症”：气流在压缩机里发生剧烈的往复倒流，几秒钟就能把机器震坏。防喘振阀的活儿是赶在喘振发生前把多余气体快速放掉。喘振来得极快，所以阀必须“开得快”——慢一拍，机器就可能已经受损了。 但“关”就得反着来、要慢。如果泄压完毕后阀猛地一关，等于给整个管路一个突然的冲击，压力流量瞬间剧烈波动，反而可能把压缩机又推回喘振边缘。所以关阀要缓、要平顺，让系统慢慢回到稳态。一快一慢，背后是同一个目标：始终让压缩机离喘振线远远的。 |
（五）蒸汽减温减压器
用于蒸汽管网的减温减压和蒸汽透平旁路控制。按压力等级分一体式和分体式两种，见下图：

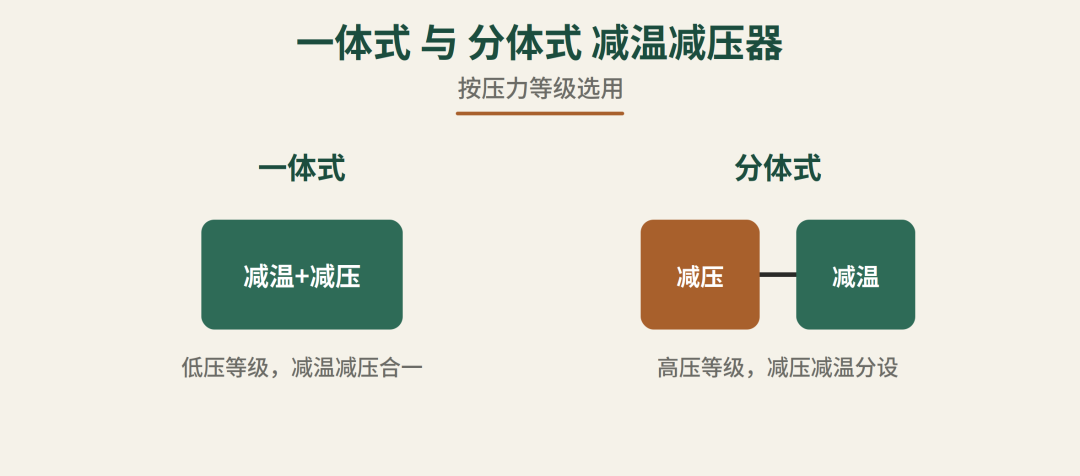

图8 一体式与分体式减温减压器
另外几点：阀体材料等级要和上游蒸汽管道一致；高压高差压场合宜选笼式导向加多级降噪阀芯；可调比要求达到 50:1 以上时，宜选文丘里型或蒸汽辅助雾化型减温器。
第二篇（中） 流量特性 · 口径计算 · 噪声与泄漏等级
上一篇讲了调节阀是什么、怎么分类。这一篇接着说选型计算这一块：流量特性怎么选、口径（Cv）怎么算怎么定，以及噪声和泄漏等级怎么控制。
一 流量特性怎么选？
流量特性指的是阀门开度变化时，流量怎么跟着变。规范在流量特性一节（10.1.3）里给了三种可选——等百分比、线性、快开，区别见下图：

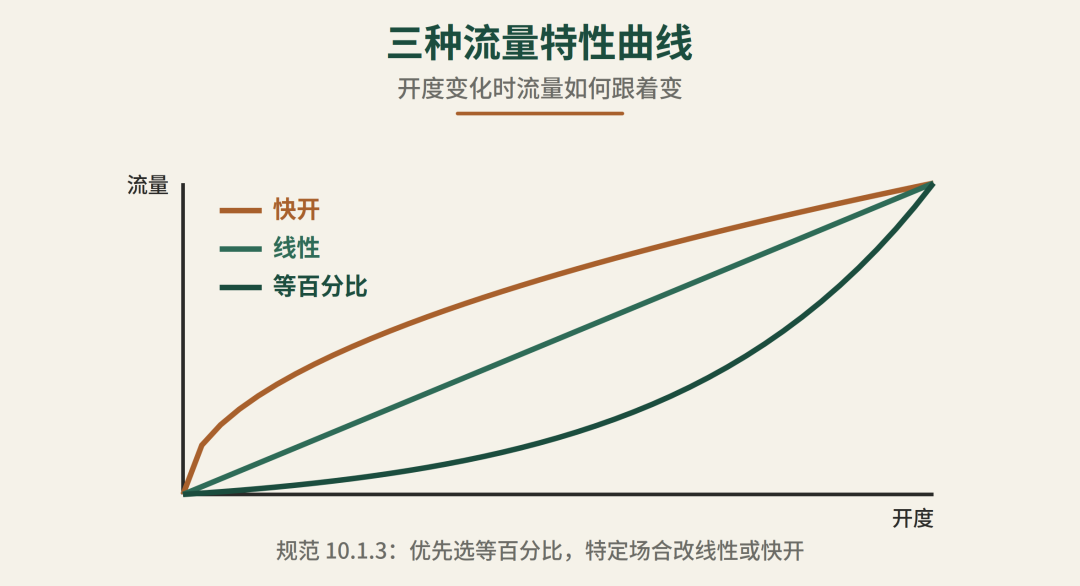

图1 三种流量特性曲线
三种特性怎么选
规范的原则是：优先选等百分比；只有这几种情况改用线性特性——压缩机防喘振阀和泵最小回流量阀、手操器控制的阀、阀门定位器实现的分程控制，以及按下面差压比表判定该选线性的场合。
原理 为什么默认就选等百分比？ 这里要分清两个东西：阀本身的“固有特性”（厂家在实验台上、阀两端差压恒定时测出来的），和它装到管路上之后实际表现出来的“工作特性”。真实管路上有管道、换热器、其它阀门这些阻力件，它们也分走一部分压降。阀开得越大、流量越大，管路阻力吃掉的差压就越多，留给阀的差压反而越小。结果是：你按固有线性选的阀，装上去一开大，流量就不再线性增长，特性被“压弯”了。 等百分比的妙处就在这儿：它的固有特性是开度小时流量增得慢、开度大时增得快，恰好和管路“开大时差压被吃掉”的趋势反着来，一正一反抵消之后，工作特性反而被拉回接近线性。也就是说，等百分比能在大部分实际管路里都保持开度和流量成比例——这才是规范让它当默认的根本原因。 |
差压比判断表（表10.1.3.3 简化版）
表里的关键是“差压比”ΔPnor/ΔPoff（正常流量时阀两端差压 ÷ 阀关闭时差压）：
差压范围 | 宜选线性的场合 | 宜选等百分比的场合 |
ΔPnor/ΔPoff > 0.75 | ①液位定值调节系统 ②主要干扰为给定值的流量、温度调节系统 | ①流量、压力、温度定值调节系统 ②主要干扰为给定值的压力调节系统 |
ΔPnor/ΔPoff ≤ 0.75 | — | 各类调节系统 |
注：ΔPnor＝正常流量下阀两端差压；ΔPoff＝阀关闭时两端差压。
还有两种情况：按表选的线性特性如果满足不了后面口径表对行程的要求，就改回等百分比；两位式调节、或需要迅速拿到最大流通能力的场合，选快开特性。
原理 为什么“差压比”成了选线性还是等百分比的分水岭？ 差压比衡量的是“阀在整条管路里说话有多大分量”。差压比高（>0.75），说明系统的压降主要消耗在阀上、管路阻力占比小，开大开小阀两端差压基本不变——阀的固有特性几乎不会被管路畸变，这时直接选线性就能得到线性的工作特性。反过来差压比低（≤0.75），说明大量压降被管路抢走了，特性被压弯的效应很严重，就必须用等百分比的反向曲线去抵消。所以这条 0.75 的线，本质是在问：到底是阀做主，还是管路做主。 |
二 口径（Cv）怎么算、怎么定？
Cv 是流量系数，反映阀门的通流能力。规范在口径计算一节（10.1.4）里规定，计算执行 IEC 60534-2-1 或 ANSI/ISA-75.01.01 标准，整个过程分三步：

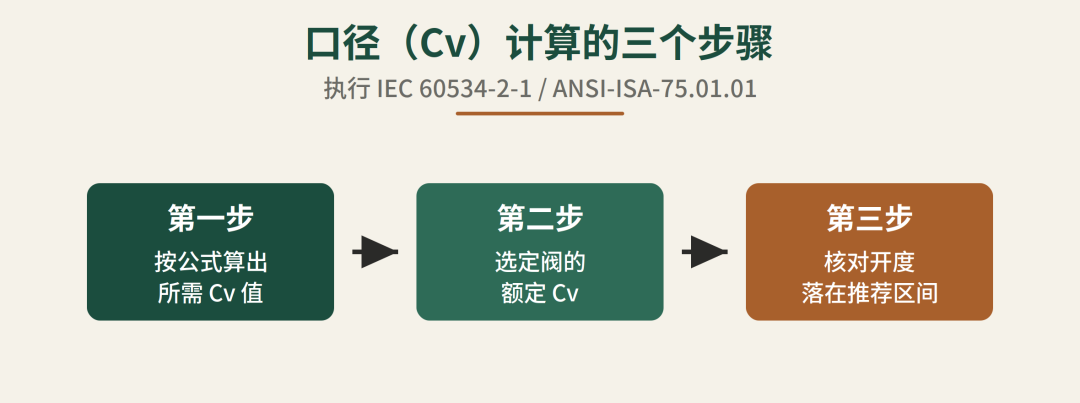

图2 口径（Cv）计算的三个步骤
第三步核对开度的推荐区间
第三步核对开度时，正常流量应落在下面这个区间里：
流量 | 线性阀 行程 | 等百分比阀 行程 | 蝶阀 开度 | 其它旋转类 开度 |
最大 Qmax | ≤80% | ≤90% | ≤60° | ≤70° |
正常 Qnor | 50%～70% | 60%～80% | 30°～50° | 30°～60° |
最小 Qmin | ≥15% | ≥30% | ≥20° | ≥15° |
两条硬性限制：任何情况下直行程行程不得超 95%、角行程开度不得超 75°；按最小流量算出的行程也不得低于 10%（开度 10°）。
原理 为什么正常流量要落在中间段，两头不能贴边？ 核对开度，其实是在检查阀选得是大了还是小了，留没留够调节余地。开度太大（贴近全开）：工况一波动需要再加点流量时，阀已经快开到头、没有余量可加了；而且接近全开时再开一点流量几乎不再增加，调节变得迟钝。开度太小（贴近全关）：阀芯和阀座几乎贴在一起，流量对开度变得极其敏感，稍微动一下流量就大变，很难稳住、还容易冲刷损坏阀芯。 所以把正常流量定在 50%～80% 这段中间区，是为了上有余量、下有底气，调节最灵敏也最线性。再用 95%（75°）和 10%（10°）两条线把最大、最小流量死死框住，确保哪怕工况跑到极端，阀也始终工作在还能调、调得动的范围里。 |
其它几条硬性规定
阀出口流速也有上限，超过就要加大口径或改结构：

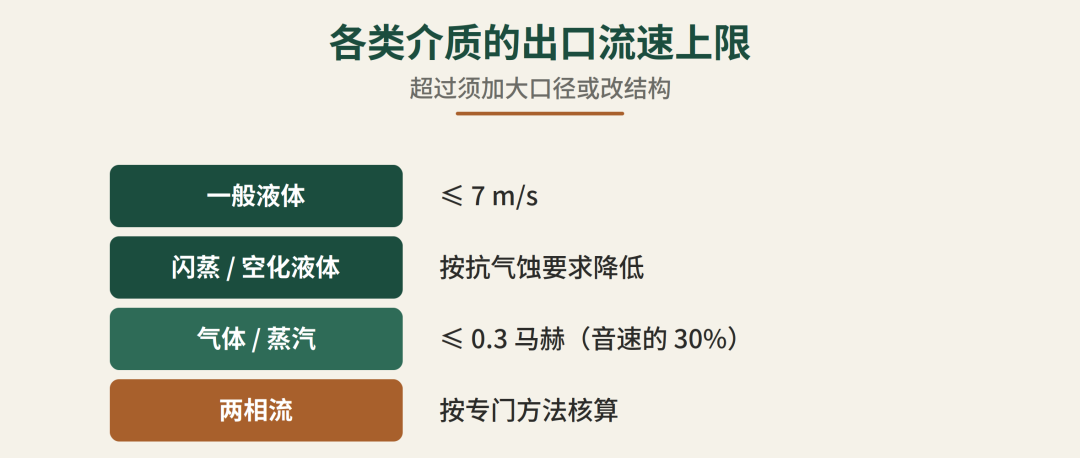

图3 各类介质的出口流速上限
还有两条：三通阀以两路流量之和作最大流量、换热器压损作计算压降，按两通阀公式算；放空、防喘振、泵最小回流、两相流、专利商要求等特殊场合可不遵守上述规定，但要在规格书中注明。
三 噪声与泄漏等级怎么控制？
（一）噪声计算与控制
规范在噪声一节（10.1.5）里规定，调节阀都要做噪声计算（气体/蒸汽按 IEC 60534-8-3 等，流体动力噪声按 IEC 60534-8-4）。
限值：阀下游和管道表面 1m 处，稳态噪声不超过 85 dB(A)；泄放、放空等脉动操作的脉冲噪声不超过 105 dB(A)。降噪要先内后外：优先用多通道多级的低噪声阀内件或改阀结构，不足再做外部声路处理。
原理 为什么降噪要“先内后外”？ 调节阀的噪声是在阀芯节流处产生的——高速流体在那里急剧降压，能量来不及释放就转成了剧烈的湍流和冲击，这才是噪声的“源头”。多通道、多级降压的低噪声阀内件，做的是把这一大步降压拆成很多小步、分散到许多小孔里，让能量平缓地释放，从根上少产生噪声。 而外部声路处理（加消声器、给管道做隔声包扎）是在噪声已经产生之后去“堵”它，治标不治本，还挡不住噪声顺着管壁往下游传。更要紧的是：那种剧烈的能量冲击不光吵，还会震蚀阀件和管道，光靠外面包一层根本管不到里头的损坏。所以规范要求先从阀内件下手、不够再做外部，是“先治本、后治标”的次序。 |
（二）允许泄漏等级
泄漏等级（10.1.6）执行 GB/T 4213 或 ANSI/FCI 70-2 标准，按场合分两档：

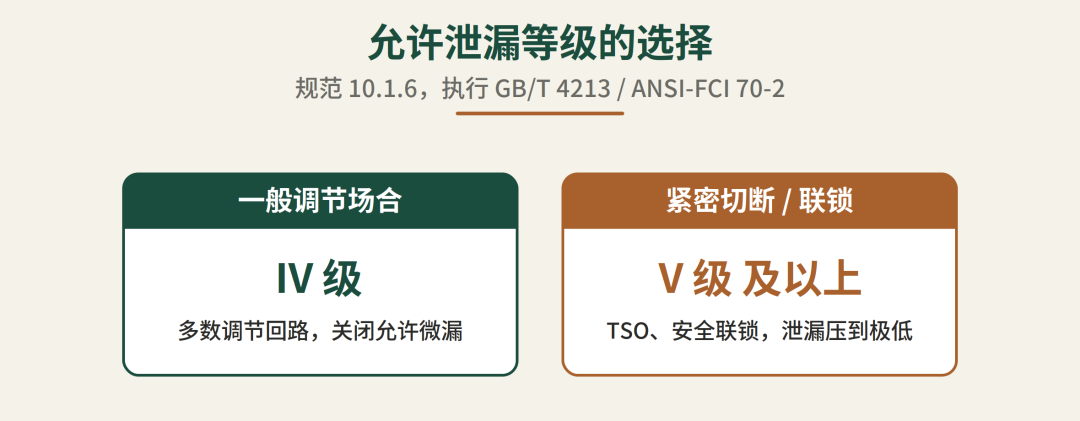

图4 允许泄漏等级的选择
还要注意：要求 TSO 的阀，在温度、压力、材质允许时阀座可用非金属或复合材料；若同时有防火要求，阀座材质和结构还要符合防火要求。
第三篇（下） 本体部件 · 执行机构与附件 · 自力式调节阀
前两篇讲了调节阀是什么、怎么分类、怎么算口径。这是最后一篇，说阀门各个部件怎么选、执行机构和附件怎么配，以及一类不用外接气电的特殊阀——自力式调节阀。先看一台调节阀都由哪些部件组成：

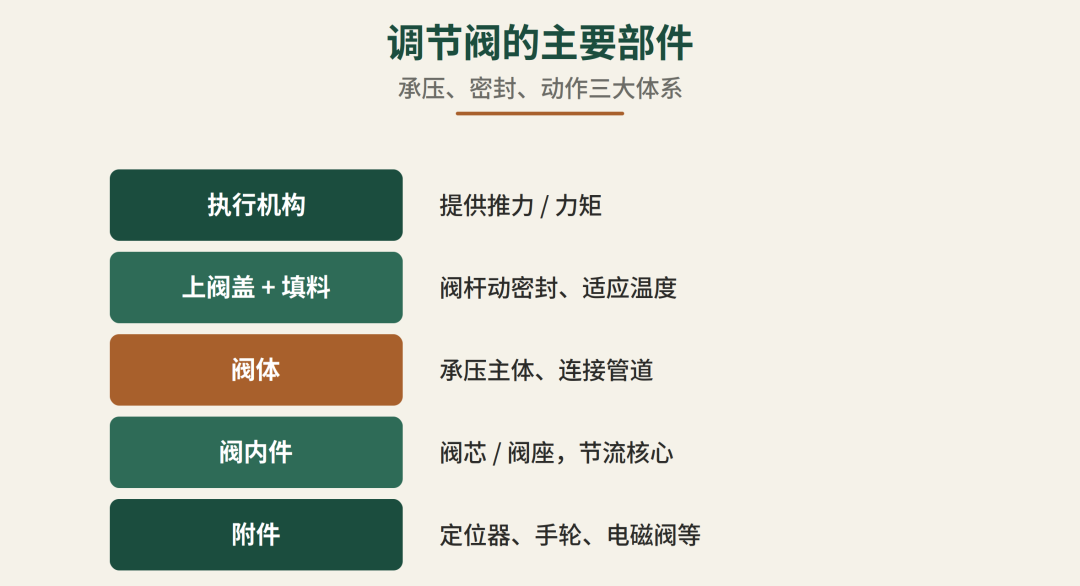

图1 调节阀的主要部件
一 阀体怎么选？
阀体是阀门的承压主体，承压、装内件、连管道都靠它（10.1.7）。要点：
· 按口径选结构：DN≤200 宜选直通单座、双座、套筒、角形、三通和球阀；DN＞200 宜选偏心旋转阀和蝶阀。
· 压力与材质：符合 ASME B16.34，压力等级不低于 PN50 且不低于配管等级；一般用碳钢/低温碳钢，特殊介质用不锈钢、双相钢或特种合金。
· 连接形式：烃类/可燃介质的角行程阀宜用法兰；DN＞300 的蝶阀/偏心旋转阀可用支耳(Lug)，但不得用无法兰对夹(Wafer)。
· 防火：要求火灾安全型时符合 API 607 或 API 6FA，宜选铸钢/锻钢阀体。
二 阀内件材质怎么选？
阀内件（阀芯、阀座等）直接和介质摩擦、冲刷，是最容易磨损的部分（10.1.8）：
· 一般情况：宜选 316SS 不锈钢。
· 腐蚀性流体：按种类、浓度、温度、压力选耐腐蚀材料。
· 闪蒸/空化/严重冲刷、高温高差压：选表面堆焊硬质合金等耐磨材料。
· 特殊工况：H₂S 用途选 304/316SS 或合金 6；高压降蒸汽/工况选 440C 或 17-4PH 硬质不锈钢。
· 阀芯加工：应由整体棒材加工或铸造，不得分段制造或用中空阀芯。
原理 为什么阀芯不能分段拼、也不能用中空的？ 阀芯是整台阀里受冲刷最狠的零件——高速流体常年往它身上怼。分段拼接就会留下焊缝或连接面，而焊缝恰恰是强度和耐蚀的薄弱点，长期冲刷加上压力交变，很容易先从这里开裂、冲脱。中空阀芯的问题是壁薄、内部又有空腔，扛不住高压差和气蚀的反复冲击，一旦被打穿或压瘪，阀芯就报废、碎块还可能卡死阀门或冲进下游设备。整体棒材或整体铸造没有这些先天弱点，材质均匀、强度连续，才扛得住长期的恶劣冲刷。 |
三 上阀盖与填料怎么选？
阀盖和填料主要解决密封和适应温度的问题，选型几乎完全看介质温度（10.1.9、10.1.10），见下图：

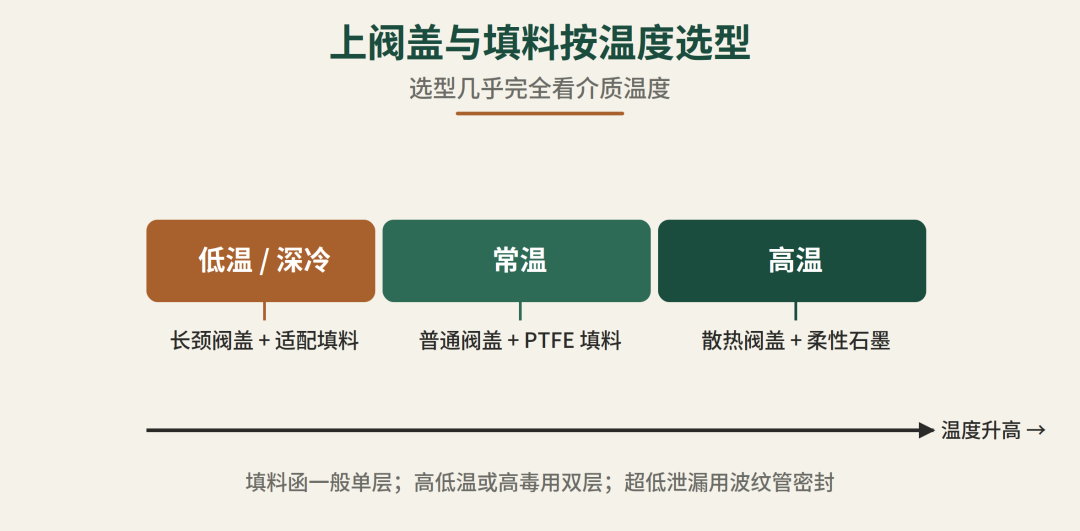

图2 上阀盖与填料按温度选型
还要注意：填料函一般用单层，低温、高温或高毒性介质用双层；泄漏量要求极低（低逸散控制阀，≤500ppm）应用波纹管密封型。
原理 为什么阀盖、填料的选型几乎只盯着温度？ 关键在填料。填料是阀杆动密封的主角，常用的聚四氟乙烯、柔性石墨这些非金属材料，各自有明确的耐温窗口——温度一超，要么软化、要么烧蚀、要么失去弹性，密封立刻失效。所以介质温度直接决定了填料选什么材料，这也是它成为选型第一约束的原因。 阀盖的形式同样是为温度服务的：高温介质要用散热阀盖，把热量挡在填料外头；低温/深冷介质要用长颈阀盖，把填料部位拉到离冷介质远一点的地方，避免结冰、冻坏密封。一句话，阀盖和填料这套组合的核心任务，就是在各种温度下都把阀杆这处动密封守住。 |
四 执行机构怎么选？
执行机构给阀杆提供推力或力矩，是阀门的动力部件（10.1.11）。选型按从常规到特殊的顺序来，关键要点见下图：

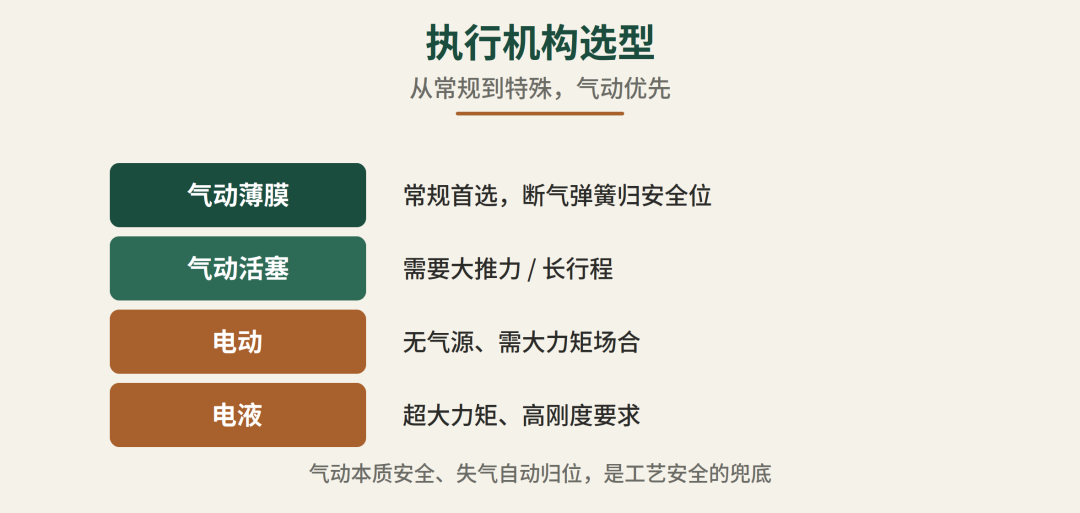

图3 执行机构选型
原理 为什么调节阀的执行机构默认是气动，而不是电动？ 石化现场到处是易燃易爆介质，气动的最大好处是“本质安全”——它靠压缩空气推动，没有电火花的风险，天然适合防爆场合。更关键的是失效保护：气动薄膜执行机构配上弹簧，一旦气源断了、信号丢了，弹簧会立刻把阀推到预先设定的安全位。这个“断气自动归位”的特性，是工艺安全的最后一道兜底。 气动还响应快、推力大、结构简单耐用，配上定位器就能精确控制开度，特别适合频繁、连续调节的回路。电动执行机构虽然不用气源，但断电后停在原地、不会自动归到安全位，而且调节频繁时电机和齿轮容易发热磨损。所以规范让选型从气动这个“常规”起步，只有在没有气源、或需要极大力矩等特殊情况下才往电动、电液这些方向走。 |
五 调节阀附件怎么配？
附件用来增强调节阀的功能、安全性和可操作性（10.1.12），常用的有：
· 阀门定位器：宜配智能型（4～20mA DC 带 HART），且为正作用。
· 手轮机构：未设切断/旁路阀的阀、特殊阀宜配；一般不用作机械限位。
· 气动继动器/增压器：用于需提速、大口径、需提高信号压力的场合。
· 限位开关：指示开/关状态，宜为接近式干接点或 NUMAR 型；带电磁阀的阀至少配一个。
· 阀位变送器：需监控精确阀位时选用。
· 电磁阀：遥控、联锁、气路自动关闭等场合选低功率(＜4 瓦)三通或四通型。
· 防爆与气源：防爆场合附件防爆等级要达标；仪表空气储罐符合 TSG R0004，按安全完整性等级决定是否配压力开关。
六 自力式调节阀
前面讲的都要外接气源、电源、控制信号。而自力式调节阀（10.2）的特点是：靠介质自身的压力或温度直接驱动，不需要外部能源，结构简单、投资低。

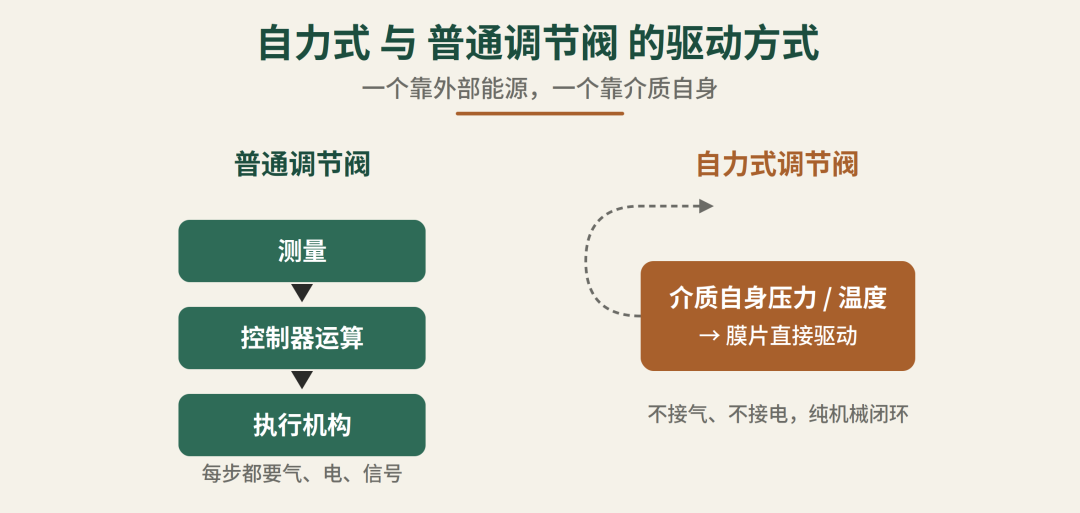

图4 自力式与普通调节阀的驱动方式对比
原理 为什么它能不接气、不接电就自己调？ 普通调节阀要“传感器测量→控制器运算→执行机构动作”这一整套，每一步都得喂能源和信号。自力式把这套流程“短路”了：它直接拿被调介质自身当传感器和动力源。比如自力式压力调节阀，把下游的压力引一路到阀头的膜片上，压力高了就推动膜片、关小阀门，压力低了膜片回弹、开大阀门——测量、判断、执行全在这一个膜片上一气呵成。 本质上它是个纯机械的闭环：用介质自己的压力（或温度引起的介质膨胀）当反馈信号，自动维持设定值。代价是它只能“就地、被动”地稳住一个固定设定值，没法远程改、也做不到高精度和紧密关断——这正好对应了它的适用边界。 |
适用场合
多用于调节公用工程介质（空气、氮气、燃料气、蒸汽、水、油等）和清洁无毒无腐蚀的工艺介质。不需要远程控制、不需要频繁改设定值、允许小范围偏离、不需要紧密关断、又想省投资、现场也没有气源电源的场合，用它比较合适。
按调节对象选型号
调节对象不同，选用的型号也不同：

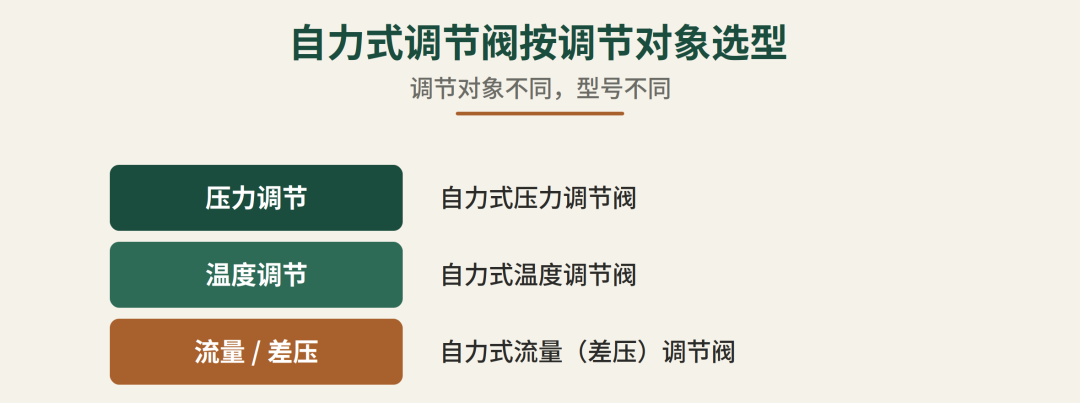

图5 自力式调节阀按调节对象选型
还要注意：自力式调节阀的口径计算和噪声计算，与前面普通调节阀的规定相同。
