过程气相色谱仪 PGC 选型指南
石油化工自动化仪表选型设计规范 过程气相色谱仪 PGC 选型指南 热导 TCD · 氢焰 FID · 火焰光度 FPD 依据 SH/T 3005—2016 · 手机友好 · 快速查阅 |
一、过程气相色谱仪：先分离，再逐一检测 |
过程气相色谱仪（PGC）与多数分析仪不同：它先把混合介质中的各组分在色谱柱里分离开，再送进检测器逐一测量，因此选择性好、能同时给出多个组分的含量。
选型从三件事入手——测什么介质、测到什么浓度量级、多久要一个分析结果。
📌 记住这条主线：进样 → 色谱柱分离 → 检测器检测 → 周期性输出各组分含量。
二、适用范围与测量量程 |
2.1 适用什么介质？
适用于有机物、无机物混合气体；或在 450℃ 下可完全气化、不分解的混合液体。
2.2 能测多大范围？
可测百分数级、10-6 级到 10-9 级的单组分或多组分含量。便携式与实验室用分析仪不在本规范范围内。
📐 规范要求：液体样品须在 450℃ 下完全气化且不分解，才能进入色谱柱分析。（SH/T 3005—2016 §9.1.1、§9.2.1a）
三、检测器三选一 —— 选型的核心 |
检测器按被测组分的浓度量级和性质来分工。浓度量级一旦确定，检测器基本就定了——这是 PGC 选型里最关键的一步。

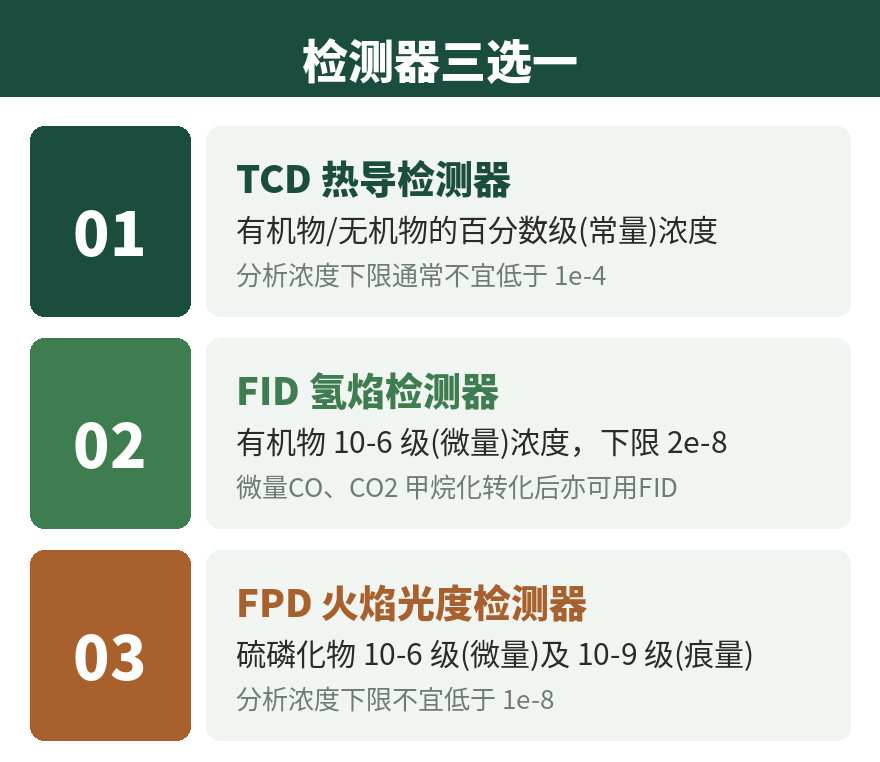

▲ 三种检测器适用量级（来源：§9.2.1b）
💡 常量选 TCD，微量有机物选 FID，含硫含磷的微痕量选 FPD。各自的浓度下限是量程下端能否测准的硬约束。
四、不是一台表，是一套系统 |
过程气相色谱仪本体应包括恒温炉、自动进样阀、色谱柱系统、显示及控制器。但只有本体还不够——色谱分离依赖恒温与稳定进样，预处理质量直接决定结果，所以规范要求成套配置：
· 采样及样品处理系统
· 现场分析小屋或分析柜
· 标准气 / 载气钢瓶
· 过程分析仪管理系统
📐 规范要求：上述配套系统宜与本体成套供货，而非单买分析仪。（SH/T 3005—2016 §9.1.3、§9.2.1c）
五、关键工程参数 |
最后落到工程参数：分析节拍、流路上限、防爆防护与信号接口。

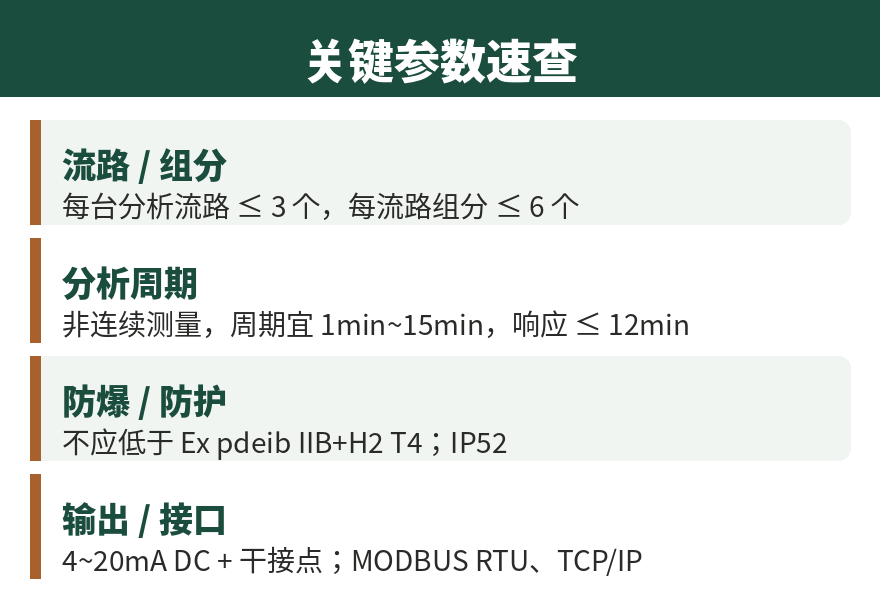

▲ 关键参数速查（来源：§9.2.1d~g、§9.1.5~9.1.6）
5.1 为什么限制流路和周期？
PGC 是周期性出结果的间歇式分析仪，不是连续测量。流路与组分上限（≤3 流路、≤6 组分）是为了保证分析周期和可靠性；用于联锁和控制回路时，分析滞后必须满足联锁与控制对时间的要求。
⚠️ 用于安全联锁的输出应为 4~20mA DC 或干接点；用于控制的应为 4~20mA DC。（SH/T 3005—2016 §9.1.5）
六、选型思路 —— 落到一句话 |
· 先定量级：常量→TCD，微量有机→FID，硫磷微痕量→FPD。
· 再看节拍：按工艺允许的分析滞后定周期，联锁回路用模拟或干接点信号。
· 配齐系统：采样预处理、分析小屋、载气标气一并成套，按防爆区设防护。
