连续排放监测系统 CEMS选型

CEMS怎么选

连续排放监测系统 · 依据 SH/T 3005—2016 §9.2.10

连续排放监测系统（CEMS）在规范里占一条五款：a）定测什么，b）~d）定两条技术路线，e）单独给测尘仪划档。本文按这三层过一遍。

一、测什么

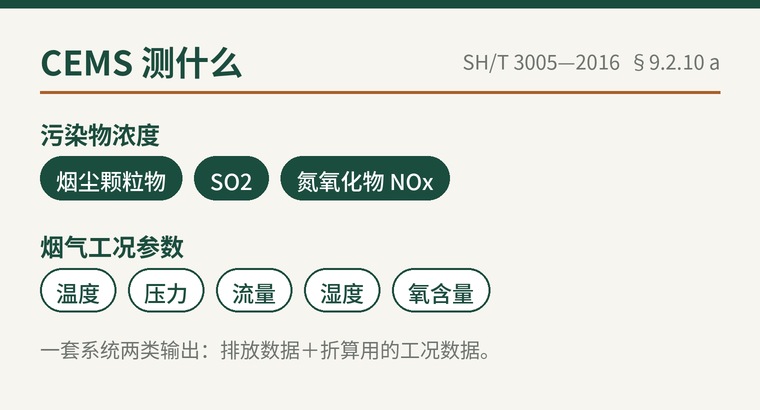

图1  测量项目（§9.2.10 a）

a）款把测量项目分成两组：污染物浓度本身，加上温度、压力、流量、湿度、氧含量这组工况参数。后一组不是凑数——排放浓度要折算到基准状态才能和限值比，没有工况数据，浓度数据就没法用。

二、抽取还是原位

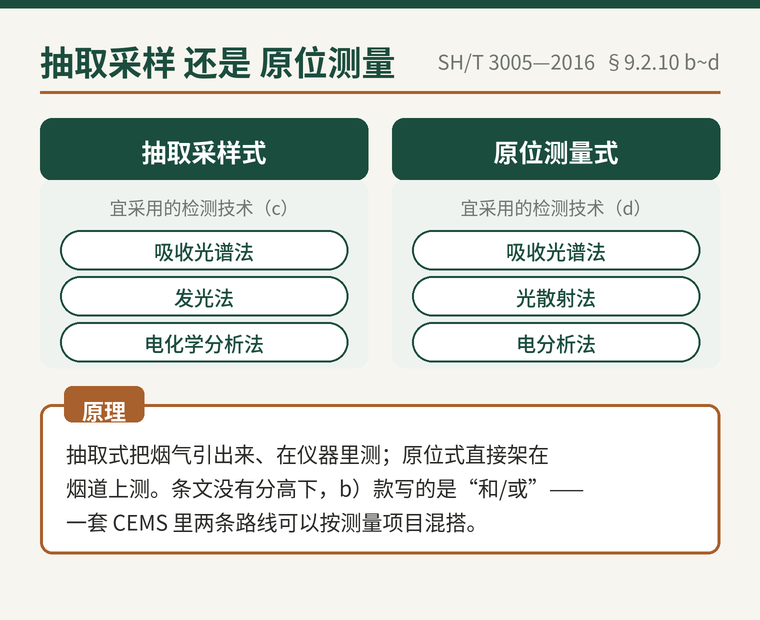

图2  两条技术路线及各自的检测技术（§9.2.10 b~d）

两条路线的检测技术清单里，吸收光谱法两边都有；差异在另外两项——抽取式配发光法和电化学分析法，原位式配光散射法和电分析法。按测量组分对清单，路线自然就定了。

三、测尘仪划档

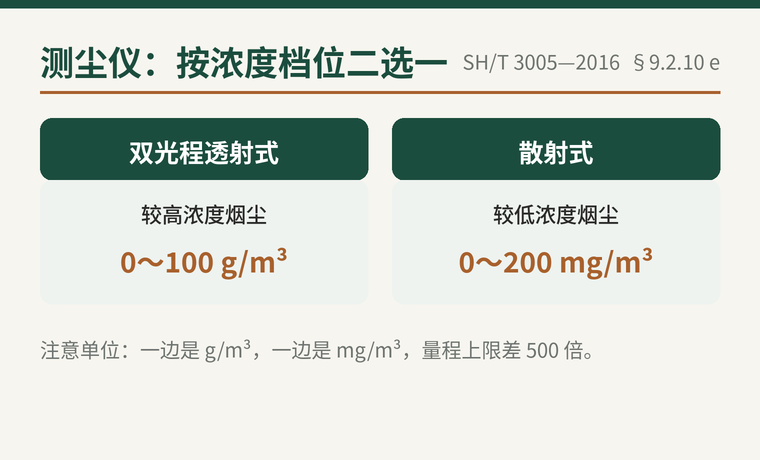

图3  双光程透射式与散射式（§9.2.10 e）

小结

选型三层走：先按a）列全测量项目，浓度和工况一个不能少；再拿组分清单对b）~d）的检测技术，定抽取、原位或两者混搭；最后按预期烟尘浓度档位，在透射式和散射式之间定测尘仪。

本文内容依据 SH/T 3005—2016《石油化工自动化仪表选型设计规范》第9.2.10条整理。
