SH3006石油化工控制室设计规范新旧对比

SH/T 3006 新旧对比

控制室设计规范，2024 版改了什么

术语归并 · 量化收紧 · 静电防护

SH/T 3006—2024 已经在 2025 年 1 月 1 日实施，2012 版同步作废。手头还在按旧规出图、套旧参数的，得赶紧把变动捋一遍——这一版不是小修小补，光温湿度、抗电磁、抗振动这几条，旧的写法已经不能用了。下面按新版前言列的修订要点，一条条对清楚。

先看全局：换了哪一版

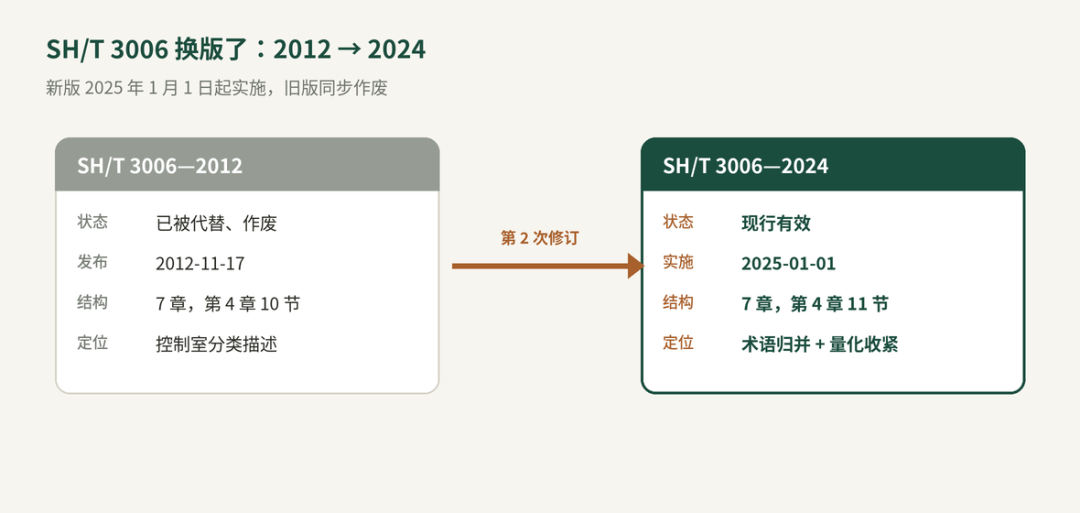

图 1　SH/T 3006 版本更替总览

这是 SH/T 3006 自 1999 年首发、2012 年首修之后的第 2 次修订。章节框架仍是 7 章，但第 4 章从 10 节扩到 11 节——多出来的正是后面要重点说的供电和接地。

七处改动，一图看全

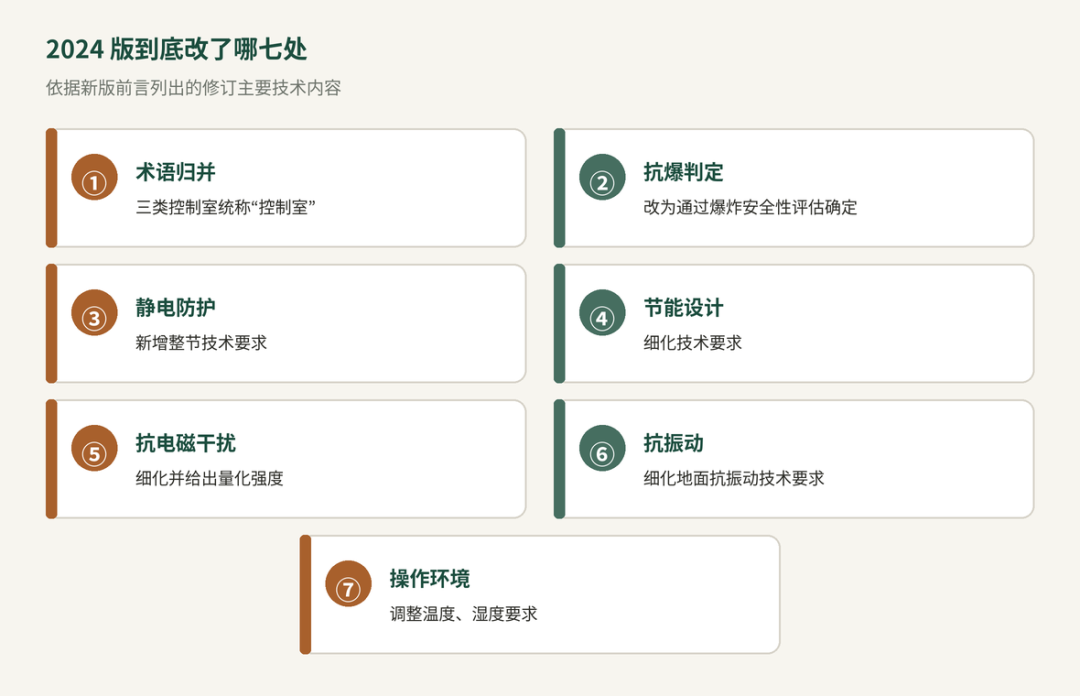

图 2　2024 版的七大修订要点（据前言）

新版前言白纸黑字列了七条修订内容。其中术语归并是定位上的调整，静电防护是整节新增，其余几条是把原来的定性要求细化、量化。下面挑影响最大的三类展开。

改动一：三类控制室，统称“控制室”  §3

2024 版修改了术语和定义，把原来分列的中心控制室、现场控制室、现场机柜室统称为“控制室”。要注意这是术语层面的归并——正文第 5、6、7 章仍分别对中心控制室、现场控制室、现场机柜室作规定，并非取消分类。这一步让“控制室”成为统一的上位概念，通用要求集中放在第 4 章，各类型再补充各自的特殊条款。

改动二：操作环境，温湿度都松了  §4.6.1

这是最容易被旧习惯坑到的一条。旧规把室温按冬夏分别卡死，新规改成一个统一区间，湿度上下限也都放宽了。

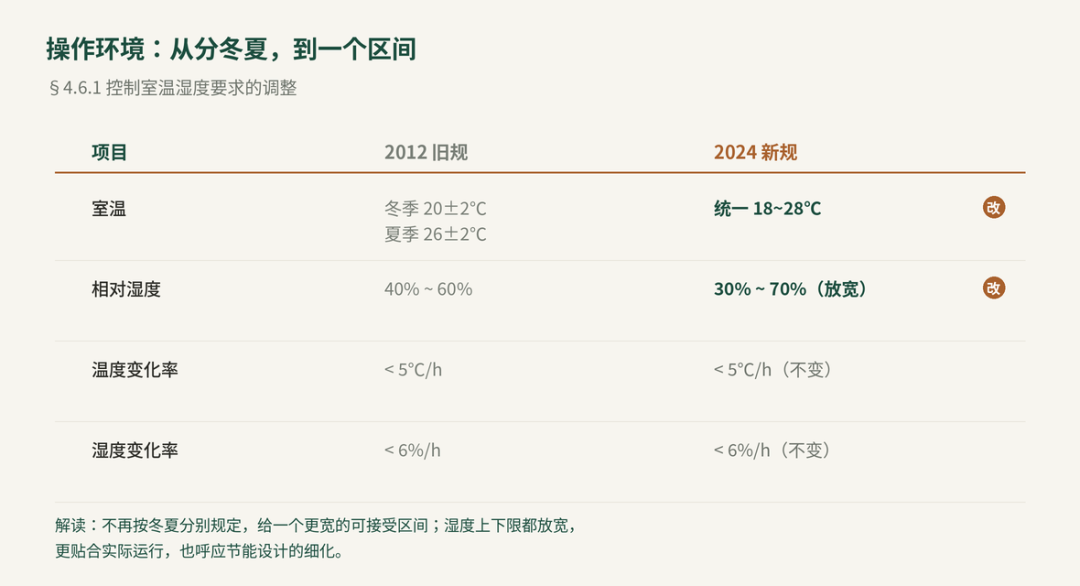

图 3　控制室温湿度要求新旧对比

室温不再分冬夏，统一给到 18~28℃ 的可接受区间；相对湿度从 40%~60% 放宽到 30%~70%。温度、湿度的变化率要求维持不变。放宽不是放松管理，而是更贴合实际运行、给节能留出空间——这和前言里“细化节能设计”是一条线上的事。

改动三：抗电磁、抗振动，给数字了  §4.6.4 / §4.6.5

如果说有哪一处改动对设计验收影响最直接，就是这个——从“应满足要求”变成给出可校核的限值。

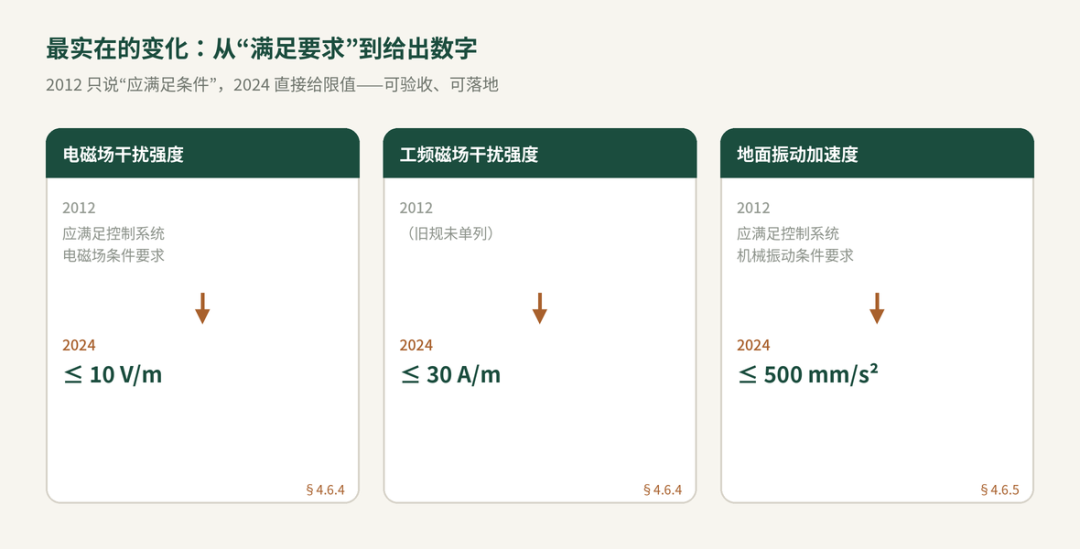

图 4　抗电磁、抗振动从定性走向定量

为什么“给数字”是关键升级

旧规说“电磁场条件应满足控制系统要求”“振动应满足机械振动条件要求”——听着严谨，落地却很虚：满足到什么程度？谁来判？2024 版直接给出限值：电磁场干扰强度 ≤ 10 V/m、工频磁场干扰强度 ≤ 30 A/m、地面振动加速度 ≤ 500 mm/s²。有了数字，设计有依据、现场能实测、验收能判定，模糊地带被收掉了。这才是“细化”二字的真正分量。

改动四：新增供电、接地与静电防护  §4.7

2024 版第 4 章多出的那一节，就是§4.7 供电和接地，把原来散落的要求成体系地立了起来：仪表供电按 SH/T 3082、接地按 SH/T 3081；防静电工作区设计要满足 GB 50611 的三级要求；地面、活动地板、墙面、柱面、顶棚、门宜选静电耗散或低起电材料；机柜间入口宜设人体静电释放装置并有明显标识。配合“明确抗爆通过爆炸安全性评估确定”这一条，新版在安全和防护上的颗粒度明显更细。

小结

这一版 SH/T 3006 的主线很清楚：定位上做减法，把三类控制室归并到统一术语下；要求上做加法，把原来含糊的定性条款换成能校核的数字。对照着用，重点盯三件事——操作环境的温湿度区间按新值套，抗电磁和抗振动按新限值校核，再把新增的供电、接地和静电防护补进设计。旧规作废不是换个封面，而是判定口径变了；按 2012 的老参数继续出图，验收时很可能对不上。把这几处差异落到自己的设计模板里，才算真正换过版。

本文依据 SH/T 3006—2024 与 SH/T 3006—2012 原文对比整理。
