SH/T3019-2016 之石化气动信号管路与电缆电线选择
气动信号管路与电缆电线选择
SH/T 3019—2016 《石油化工仪表管道线路设计规范》第5、6章
一、气动信号管路
选择（5.1）

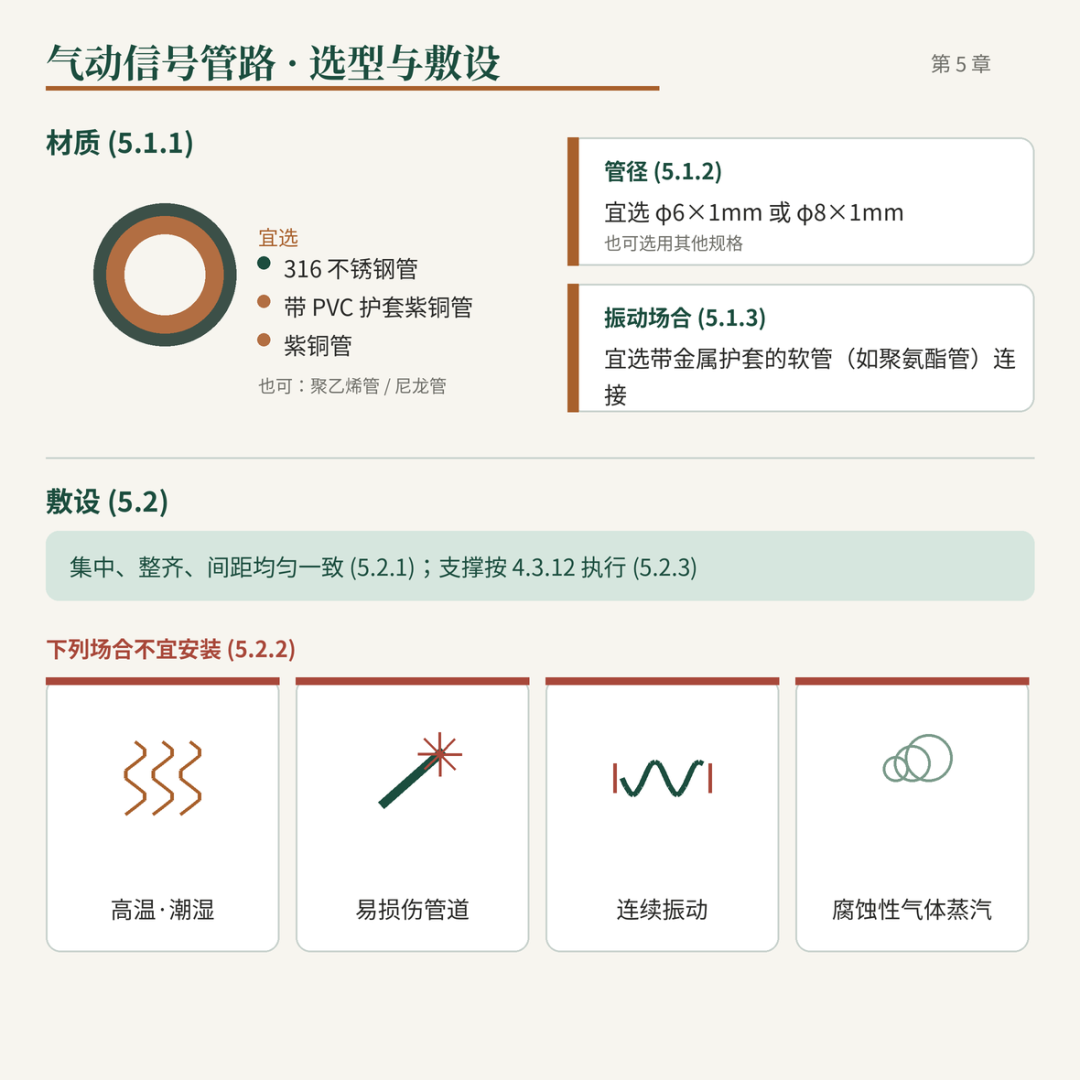

气动信号管道（包括阀门和管件）的材质宜采用316不锈钢管、带PVC护套的紫铜管或紫铜管，也可采用聚乙烯管或尼龙管。管径宜选用φ6mm×1mm或φ8mm×1mm，也可选用其他规格。（5.1.1、5.1.2） 安装在振动场合的仪表连接气动信号管道，宜选用带金属护套的软管（如聚氨酯管）连接。（5.1.3）
敷设（5.2）
气动信号管道的敷设应相对集中、保持整齐，间距应均匀一致；支撑按本规范4.3.12条执行。（5.2.1、5.2.3） 下列场合不宜安装气动信号管道：高温和潮湿的地方、容易损伤信号管道的地方、存在连续振动的地方、存在腐蚀性气体蒸汽的地方。（5.2.2）
二、电缆电线选择
线芯截面积（6.1）

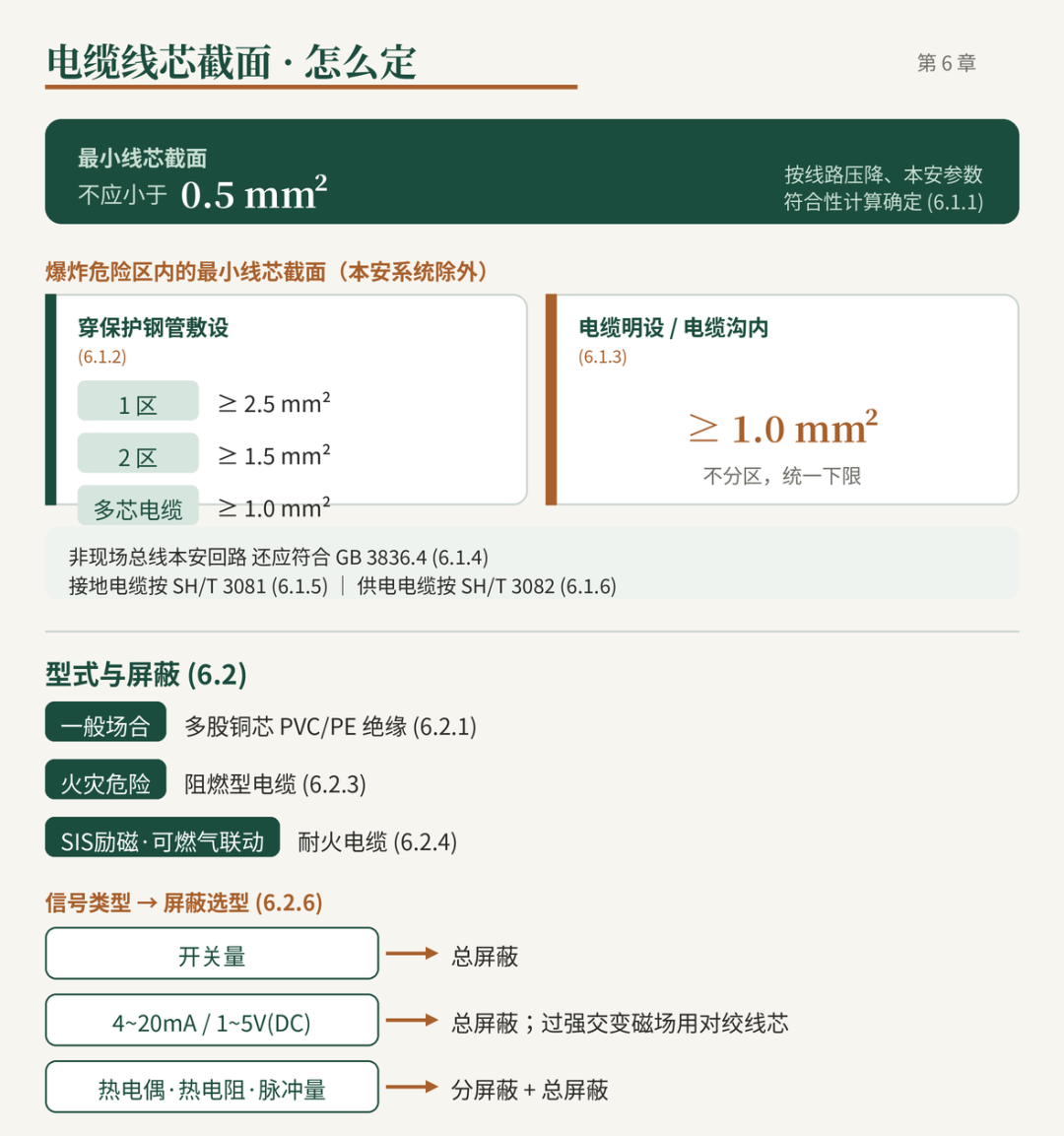

仪表信号电线电缆的线芯截面积应满足检测、控制回路对信号传输、导电特性、绝缘屏蔽、本安参数等功能性要求，以及施工中对线缆机械强度的要求。电缆截面积应根据线路压降、本安参数符合性计算后确定，其最小线芯截面积不应小于0.5mm²。（6.1.1）
原理｜为什么 0.5mm² 是底线 截面下限不是任选的：太细则线路压降大、信号失真，机械强度也不足以承受敷设拉力。0.5mm² 是兼顾电气性能与抗拉的工程底线，再向上由压降与本安参数算出。 |
除本质安全系统电路外，在爆炸危险区内穿保护钢管敷设的仪表信号电缆：1区时最小线芯截面积不应小于2.5mm²，2区时不应小于1.5mm²；若采用多芯电缆，其线芯截面积应最小为1.0mm²。（6.1.2） 除本质安全系统电路外，在爆炸危险区内电缆明设或电缆沟内敷设时的最小线芯截面积应最小为1.0mm²。（6.1.3） 非现场总线本安回路尚应符合GB 3836.4；接地电缆按SH/T 3081、供电电缆按SH/T 3082选用。（6.1.4~6.1.6）
型式与屏蔽（6.2）
一般情况下，电线宜选用多股铜芯聚氯乙烯（或聚乙烯）绝缘软电线，电缆宜选用多股绞合铜芯聚乙烯绝缘聚氯乙烯护套电缆，室内宜选用软电缆。选型应符合环境温度；有火灾危险场所现场仪表电缆应选用阻燃型；用于紧急隔离阀门、SIS励磁动作、与可燃有毒气体信号联动的电缆宜选用耐火电缆。（6.2.1~6.2.4）
仪表信号电缆的屏蔽选型：开关量信号宜选总屏蔽；4mA~20mA或1V~5V（DC）信号宜用总屏蔽，信号电缆经过高强度交变磁场时应采用对绞线芯；热电偶、热电阻或脉冲量信号宜用分屏蔽及总屏蔽；特殊用途按仪表制造厂要求选用。（6.2.6） 热电偶补偿导线的型号应与热电偶分度号相匹配。（6.2.7）
小结：选型的两条主线
气动信号管路看环境：常规场合按材质与标准管径定型，振动场合换软管，四类恶劣场所直接回避。电缆截面看的是「危险区等级 + 敷设方式」两个维度叠加，穿钢管才允许按区降档（2区比1区可更细），明设或沟内则不分区统一到1.0mm²，本安回路另算。屏蔽则跟着信号类型走：信号越弱、越怕磁场，屏蔽越要分层。把环境、危险区、信号特性三件事对上号，选型就不靠背。
